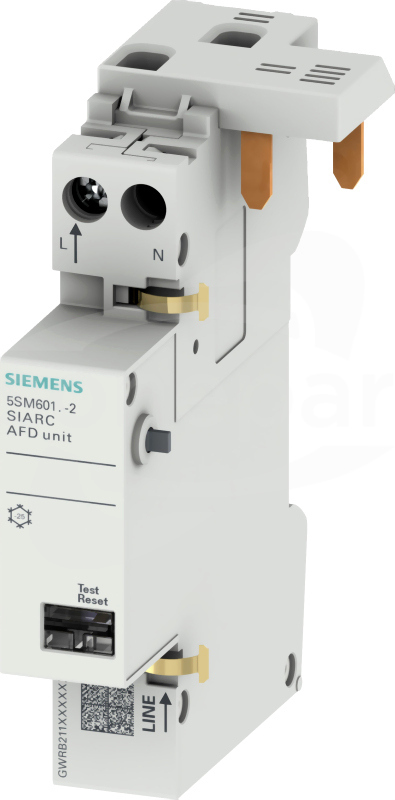

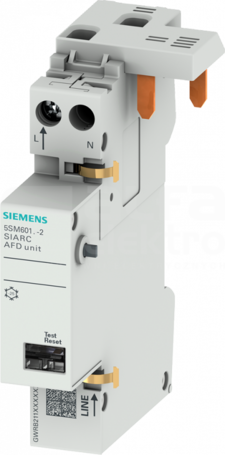

Blok wyłącznika instalacyjnego przeciwpożarowego SENTRON 5SM6 do niezawodnej i kompleksowej ochrony ludzi, instalacji elektrycznej i majątku w przypadku wystąpienia łuku elektrycznego.

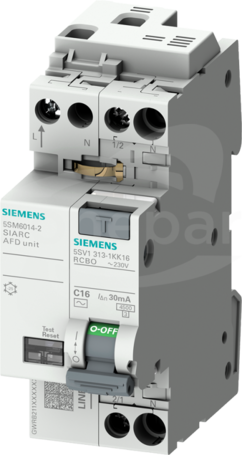

Wyłączniki przeciwpożarowe wcześnie wykrywają niebezpieczne, błędne łuki świetlne i bezpiecznie wyłączają urządzenie zanim dojdzie do pożaru. Dzięki swojej innowacyjnej technologii niezawodnie wypełniają lukę w zabezpieczeniach konwencjonalnych urządzeń. Obudowa w formie bloku umożliwia kombinację wielu wyłączników nadmiarowo-prądowych lub wyłączników różnicowoprądowych / nadmiarowo-prądowych i redukuje tym samym zajęcie przestrzeni.
Bloki wyłączników przeciwpożarowych są dostępne w wersjach do 16 A lub do 40 A dla 1- i 2-biegunowych urządzeń montowanych dodatkowo.
Bloki wyłączników przeciwpożarowych mogą być eksploatowane tylko w połączeniu z wyłącznikiem nadmiarowo-prądowym lub RCBO.
Optymalna technika gwarantująca bezpieczeństwo - tylko od firmy Siemens
Dane techniczne
Głębokość wbudowania
70 mm
Liczba biegunów
2
Napięcie znamionowe
230 V
Prąd znamionowy
16 A
Stopień zanieczyszczenia
2
Szerokość wyrażona liczbą modułów
1
Zakres częstotliwości
50 - 50 Hz
Rodzaj napięcia
AC
Stopień ochrony (IP)
IP20
Dodatkowe wyposażenie fabryczne
Wyzwalacz przeciwłukowy (AFDD)
Rodzaj napięcia sterowania urządzenia pomocniczego

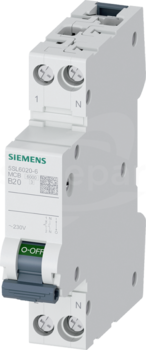

Wyłącznik nadmiarowo-prądowy SENTRON 5SL do bezpiecznej ochrony przeciwzwarciowej i przeciążeniowej w standardowych zastosowaniach w budynkach mieszkalnych i użytkowych.
Montaż i demontaż urządzenia bez użycia narzędzi. Proste okablowanie zasilania przez położoną z tyłu szynę zbiorczą.
Wyłączniki...
Dane techniczne
Głębokość wbudowania
70 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
250 V
Przekrój przyłączanego przewodu jednodrutowego
0.75 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.75 - 16 mm²
Prąd znamionowy
20 A
Stopień zanieczyszczenia
2
Szerokość wyrażona liczbą modułów
1
Temperatura otoczenia w warunkach pracy
-25 - 60 °C
Zakres częstotliwości
50 - 50 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
Wyłącznik nadmiarowo-prądowy SENTRON 5SL do bezpiecznej ochrony przeciwzwarciowej i przeciążeniowej w standardowych zastosowaniach w budynkach mieszkalnych i użytkowych.
Montaż i demontaż urządzenia bez użycia narzędzi. Proste okablowanie zasilania przez położoną z tyłu szynę zbiorczą.
Wyłączniki...
Dane techniczne
Głębokość wbudowania
70 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
250 V
Przekrój przyłączanego przewodu jednodrutowego
0.75 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.75 - 16 mm²
Prąd znamionowy
20 A
Stopień zanieczyszczenia
2
Szerokość wyrażona liczbą modułów
1
Temperatura otoczenia w warunkach pracy
-25 - 60 °C
Zakres częstotliwości
50 - 50 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
Wyłącznik nadmiarowo-prądowy SENTRON 5SL do bezpiecznej ochrony przeciwzwarciowej i przeciążeniowej w standardowych zastosowaniach w budynkach mieszkalnych i użytkowych.
Montaż i demontaż urządzenia bez użycia narzędzi. Proste okablowanie zasilania przez położoną z tyłu szynę zbiorczą.
Wyłączniki...
Dane techniczne
Głębokość wbudowania
70 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
250 V
Przekrój przyłączanego przewodu jednodrutowego
0.75 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.75 - 16 mm²
Prąd znamionowy
25 A
Stopień zanieczyszczenia
2
Szerokość wyrażona liczbą modułów
1
Temperatura otoczenia w warunkach pracy
-25 - 60 °C
Zakres częstotliwości
50 - 50 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
Wyłącznik nadmiarowo-prądowy SENTRON 5SL do bezpiecznej ochrony przeciwzwarciowej i przeciążeniowej w standardowych zastosowaniach w budynkach mieszkalnych i użytkowych.
Montaż i demontaż urządzenia bez użycia narzędzi. Proste okablowanie zasilania przez położoną z tyłu szynę zbiorczą.
Wyłączniki...
Dane techniczne
Głębokość wbudowania
70 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
250 V
Przekrój przyłączanego przewodu jednodrutowego
0.75 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.75 - 16 mm²
Prąd znamionowy
25 A
Stopień zanieczyszczenia
2
Szerokość wyrażona liczbą modułów
1
Temperatura otoczenia w warunkach pracy
-25 - 60 °C
Zakres częstotliwości
50 - 50 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
Wyłącznik nadmiarowo-prądowy SENTRON 5SL do bezpiecznej ochrony przeciwzwarciowej i przeciążeniowej w standardowych zastosowaniach w budynkach mieszkalnych i użytkowych.
Montaż i demontaż urządzenia bez użycia narzędzi. Proste okablowanie zasilania przez położoną z tyłu szynę zbiorczą.
Wyłączniki...
Dane techniczne
Głębokość wbudowania
70 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
250 V
Przekrój przyłączanego przewodu jednodrutowego
0.75 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.75 - 16 mm²
Prąd znamionowy
32 A
Stopień zanieczyszczenia
2
Szerokość wyrażona liczbą modułów
1
Temperatura otoczenia w warunkach pracy
-25 - 60 °C
Zakres częstotliwości
50 - 50 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
Wyłącznik nadmiarowo-prądowy SENTRON 5SL do bezpiecznej ochrony przeciwzwarciowej i przeciążeniowej w standardowych zastosowaniach w budynkach mieszkalnych i użytkowych.
Montaż i demontaż urządzenia bez użycia narzędzi. Proste okablowanie zasilania przez położoną z tyłu szynę zbiorczą.
Wyłączniki...
Dane techniczne
Głębokość wbudowania
70 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
250 V
Przekrój przyłączanego przewodu jednodrutowego
0.75 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.75 - 16 mm²
Prąd znamionowy
32 A
Stopień zanieczyszczenia
2
Szerokość wyrażona liczbą modułów
1
Temperatura otoczenia w warunkach pracy
-25 - 60 °C
Zakres częstotliwości
50 - 50 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
Wyłącznik nadmiarowo-prądowy SENTRON 5SL do bezpiecznej ochrony przeciwzwarciowej i przeciążeniowej w standardowych zastosowaniach w budynkach mieszkalnych i użytkowych.
Montaż i demontaż urządzenia bez użycia narzędzi. Proste okablowanie zasilania przez położoną z tyłu szynę zbiorczą.
Wyłączniki...
Dane techniczne
Głębokość wbudowania
70 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
250 V
Przekrój przyłączanego przewodu jednodrutowego
0.75 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.75 - 16 mm²
Prąd znamionowy
40 A
Stopień zanieczyszczenia
2
Szerokość wyrażona liczbą modułów
1
Temperatura otoczenia w warunkach pracy
-25 - 60 °C
Zakres częstotliwości
50 - 50 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
Wyłącznik nadmiarowo-prądowy SENTRON 5SL do bezpiecznej ochrony przeciwzwarciowej i przeciążeniowej w standardowych zastosowaniach w budynkach mieszkalnych i użytkowych.
Montaż i demontaż urządzenia bez użycia narzędzi. Proste okablowanie zasilania przez położoną z tyłu szynę zbiorczą.
Wyłączniki...
Dane techniczne
Głębokość wbudowania
70 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
250 V
Przekrój przyłączanego przewodu jednodrutowego
0.75 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.75 - 16 mm²
Prąd znamionowy
40 A
Stopień zanieczyszczenia
2
Szerokość wyrażona liczbą modułów
1
Temperatura otoczenia w warunkach pracy
-25 - 60 °C
Zakres częstotliwości
50 - 50 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
