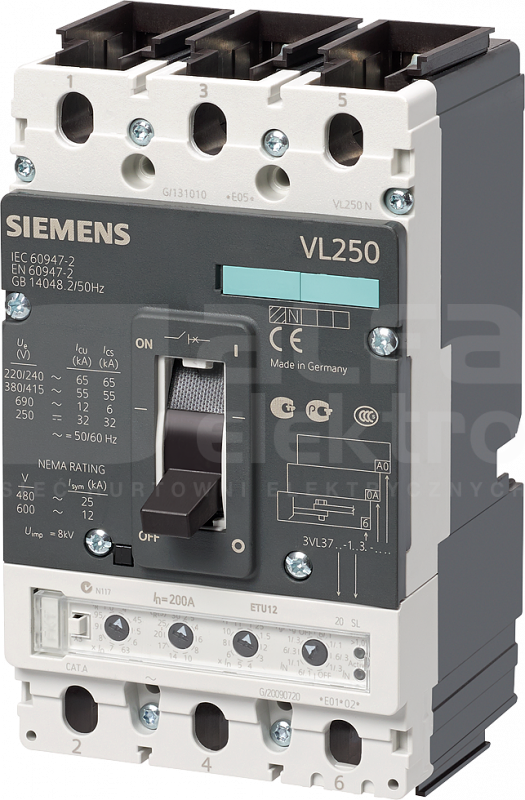

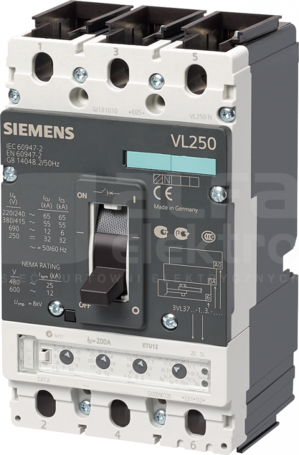

Circuit breaker VL250N standard breaking capacity Icu=55kA, 415V AC 3-pole, motor/generator prot. Electronic Trip Unit ETU10M, LI In=200A, rated current IR=80...200A, overload protection, II=1.25 to 11xIN, short-circuit protection without auxiliary release with box terminal without auxiliary/alarm switch
Dane techniczne
Głębokość
106.5 mm
Liczba biegunów
3
Szerokość
104.5 mm
Wysokość
185.5 mm
Zakres nastawy wyzwalacza przeciążeniowego
80 - 200 A
Zakres nastawy wyzwalacza zwarciowego
250 - 2200 A
Znamionowa moc pracy dla AC-3, 230 V
36.8 kW
Znamionowa moc pracy dla AC-3, 400 V
110.8 kW
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
55 kA
Znamionowe napięcie pracy
690 - 690 V
Znamionowy prąd ciągły Iu
200 A
Sposób wyzwalania
Magnetyczny
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP20
Do montażu na szynie TH
Tak
Rodzaj podłączenia styków głównych
Zacisk ramowy
Opcjonalny montaż na szynie DIN TH
Tak
Wbudowany napęd silnikowy
Nie
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Ze wskaźnikiem wyłączenia
Nie
Ze zintegrowanym stykiem pomocniczym
Nie
W komplecie z zabezpieczeniem
Tak
Czułość na zanik fazy
Tak
Z wyzwalaczem podnapięciowym
Nie
Ze zintegrowanym wyzwalaczem podnapięciowym
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
