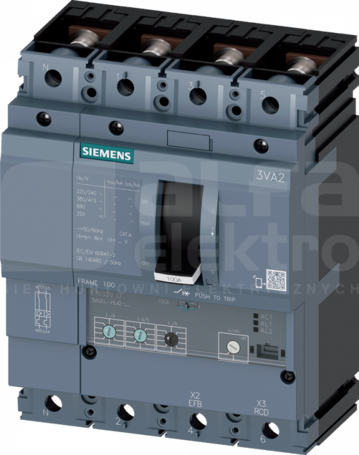

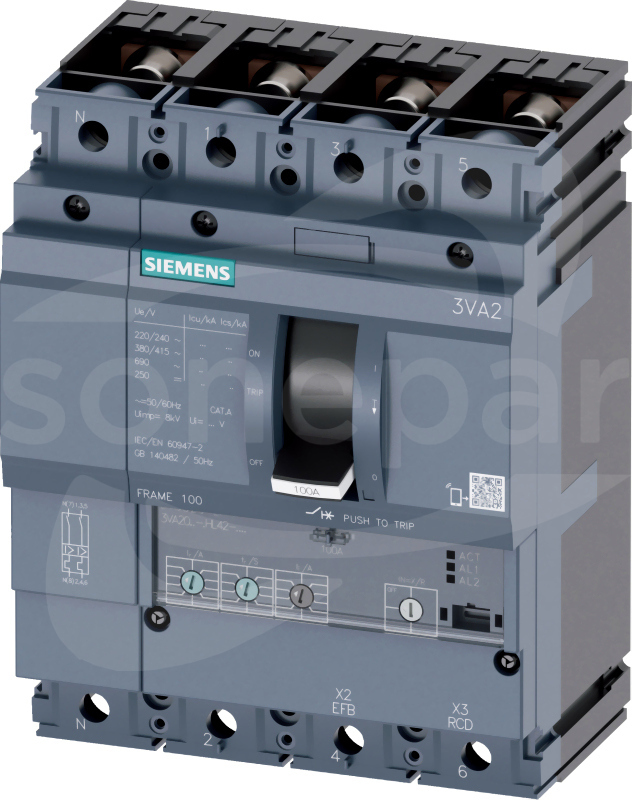

3VA20 100A 4P WyłącznikSIEMENS

files/fotob/93366.jpg.
3VA20 100A 4P Wyłącznik
Porównaj
3VA20 100A 4P Wyłącznik
Informacje podstawowe
Producent:
SIEMENS
Produkty z serii:
Nr Katalogowy:
3VA20105HL420AA0
Kod EAN:
4042948834022
Symbol Sonepar:
P01742983
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Dane techniczne

Liczba biegunów
4
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
13.5 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
40 - 100 A
Zakres nastawy wyzwalacza zwarciowego
150 - 1200 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
55 kA
Znamionowy prąd ciągły Iu
100 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
Tak
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Nie
W komplecie z zabezpieczeniem
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Ze wskaźnikiem wyłączenia
Nie
Wbudowany napęd silnikowy
Nie
Opcjonalny montaż na szynie DIN TH
Tak
Ze zintegrowanym wyzwalaczem podnapięciowym
Nie
Umiejscowienie przyłączy obwodów głównych
Strona przednia

Pliki do pobrania

Obiekt 3D / BIM
Format: pdf
Pobierz
Deklaracja zgodności CE
Format: pdf
Pobierz
Deklaracja EPD
Format: pdf
Pobierz
Karta katalogowa
Format: pdf
Pobierz

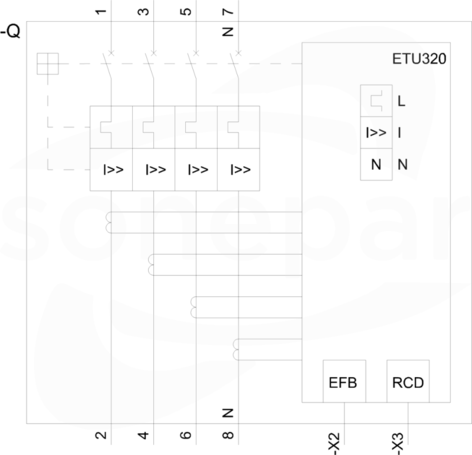

Schemat blokowy
Format: png
Pobierz

Produkty powiązane i akcesoria

3VA90880VK10 (2szt) Szyna mocująca do pł.montażowej zestaw

Opis produktu

Blokada tylna montaż ramki akcesorium do: 3VA10-14; 3VA20-24 Blokady, ryglowanie i odłączanie wyłączników kompaktowych 3VA. Wyłączniki kompaktowe 3VA wykorzystują najróżniejsze techniki blokowania i zamykania zabezpieczające przed niedozwolonym wyłączaniem i włączaniem przez osoby niepowołane...
Porównaj
3VA90880VK10
3VA90880VK10 (2szt) Szyna mocująca do pł.montażowej zestaw
Szybki podgląd: Opis i parametry
więcej

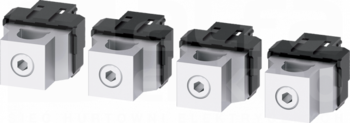

3VA91040JB11 Akcesoria

Opis produktu

Zacisk przyłączeniowy do przewodów okrągłych TA1.3 1,5…50 mm² 4 sztuki akcesorium do: 3VA20/21/22 Technika przyłączeniowa do wyłączników kompaktowych 3VA. Technika przyłączania wyłączników kompaktowych 3VA umożliwia uruchamianie tych wyłączników zgodnie z wszelkimi wymaganiami instalacyjnymi...
Porównaj
3VA91040JB11
3VA91040JB11 Akcesoria
Szybki podgląd: Opis i parametry
więcej

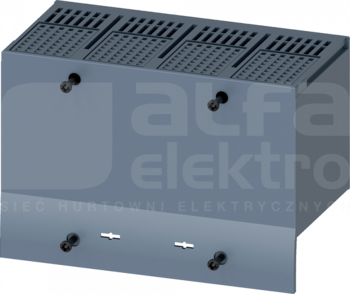

3VA91640KB04 Osłona zacisków

Opis produktu

Osłona zacisków długa do cokołu wtykowego i wsuwanego akcesorium do: wyłącznika, 4-bieg. 3VA20/21/22 Technika przyłączeniowa do wyłączników kompaktowych 3VA. Technika przyłączania wyłączników kompaktowych 3VA umożliwia uruchamianie tych wyłączników zgodnie z wszelkimi wymaganiami...
Porównaj
3VA91640KB04
3VA91640KB04 Osłona zacisków
Szybki podgląd: Opis i parametry
więcej
3VA92000WB00 Zacisk

Opis produktu

Zacisk przyłączeniowy przewodu pomocniczego do zacisku ram., 10 szt. akcesorium do: 3VA12; 3VA20/21/22 Technika przyłączeniowa do wyłączników kompaktowych 3VA. Technika przyłączania wyłączników kompaktowych 3VA umożliwia uruchamianie tych wyłączników zgodnie z wszelkimi wymaganiami instalacyjnymi...
Porównaj
3VA92000WB00
3VA92000WB00 Zacisk
Szybki podgląd: Opis i parametry
więcej

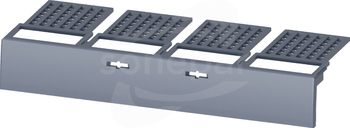

3VA92210WD40 Pokrywa

Opis produktu

Osłona zacisków 4-bieg. 1 szt. akcesorium do: 3VA20/21/22 Wyłącznik kompaktowy 3VA SENTRON - jeden system. Do wszystkich zastosowań
Porównaj
3VA92210WD40
3VA92210WD40 Pokrywa
Szybki podgląd: Opis i parametry
więcej

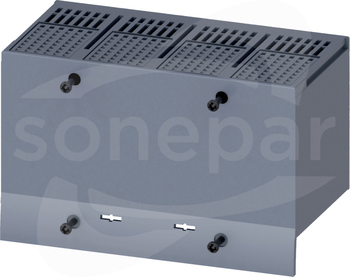

3VA92210WF40 Osłona zacisków

Opis produktu

Osłona zacisków przedłużona 4-bieg. 1 szt. akcesorium do: 3VA20/21/22 Technika przyłączeniowa do wyłączników kompaktowych 3VA. Technika przyłączania wyłączników kompaktowych 3VA umożliwia uruchamianie tych wyłączników zgodnie z wszelkimi wymaganiami instalacyjnymi w nieskomplikowany...
Porównaj
3VA92210WF40
3VA92210WF40 Osłona zacisków
Szybki podgląd: Opis i parametry
więcej

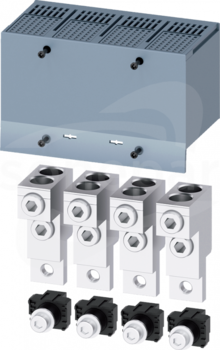

3VA92240JJ22 Zacisk przyłączeniowy do przewodów okrągłych

Opis produktu

Zacisk przyłączeniowy do przewodów okrągłych TA2.3 2 x 25…150 mm² do 2 kabli 4 sztuki akcesorium do: 3VA20/21/22 Technika przyłączeniowa do wyłączników kompaktowych 3VA. Technika przyłączania wyłączników kompaktowych 3VA umożliwia uruchamianie tych wyłączników zgodnie z wszelkimi...
Porównaj
3VA9224-0JJ22
3VA92240JJ22 Zacisk przyłączeniowy do przewodów okrągłych
Szybki podgląd: Opis i parametry
więcej
3VA92570SB30 Ramka drzwiowa

Opis produktu

Ościeżnica do wycięcia w drzwiach 104,6x 75,8mm (szer. x wys.), akcesorium do: napędu silnikowego MO320 250 3VA9257-0HA.0 i MO320 250 3VA9267-0HA.0
Porównaj
3VA92570SB30
3VA92570SB30 Ramka drzwiowa
Szybki podgląd: Opis i parametry
więcej
3VA92620WA00 (2szt) Bariera międzyfazowa

Opis produktu

Przegrody fazowe 2 szt. akcesorium do: 3VA20/21/22 Technika przyłączeniowa do wyłączników kompaktowych 3VA. Technika przyłączania wyłączników kompaktowych 3VA umożliwia uruchamianie tych wyłączników zgodnie z wszelkimi wymaganiami instalacyjnymi w nieskomplikowany i wygodny sposób. &DPMD_ACC602_001_000_1006980&
Porównaj
3VA92620WA00
3VA92620WA00 (2szt) Bariera międzyfazowa
Szybki podgląd: Opis i parametry
więcej
3VA92670EK11 IP30/40 szary Napęd obrotowy bezpośredni

Opis produktu

Napęd obrotowy przedni standard IEC IP30/40 akcesorium do: 3VA20/21/22 Napędy ręczne do wyłączników kompaktowych 3VA. Wygodna obsługa wyłącznika kompaktowego 3VA do napędu przedniego, napędu obrotowego sprzęgu drzwiowego lub ścian bocznych. Cechy tych komponentów wyposażenia dodatkowego...
Porównaj
3VA92670EK11
3VA92670EK11 IP30/40 szary Napęd obrotowy bezpośredni
Szybki podgląd: Opis i parametry
więcej
3VA92670FK21 Napęd obrotowy drzwiowy

Opis produktu

Napęd obrotowy drzwiowy ze sprzęgłem standard IEC IP65 z blokadą drzwi akcesorium do: 3VA20/21/22 Napędy ręczne do wyłączników kompaktowych 3VA. Wygodna obsługa wyłącznika kompaktowego 3VA do napędu przedniego, napędu obrotowego sprzęgu drzwiowego lub ścian bocznych. Cechy tych komponentów...
Porównaj
3VA92670FK21
3VA92670FK21 Napęd obrotowy drzwiowy
Szybki podgląd: Opis i parametry
więcej
3VA92670FK23 Napęd obrotowy drzwiowy

Opis produktu

Napęd obrotowy drzwiowy ze sprzęgłem standard IEC IP65 z blokadą drzwi zestaw oświetleniowy 24 V DC akcesorium do: 3VA20/21/22 Napędy ręczne do wyłączników kompaktowych 3VA. Wygodna obsługa wyłącznika kompaktowego 3VA do napędu przedniego, napędu obrotowego sprzęgu drzwiowego lub ścian...
Porównaj
3VA92670FK23
3VA92670FK23 Napęd obrotowy drzwiowy
Szybki podgląd: Opis i parametry
więcej

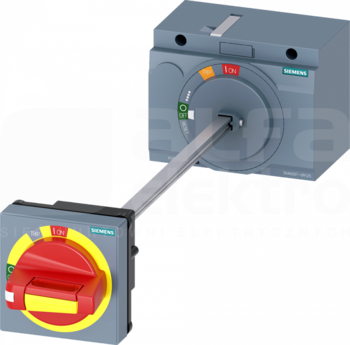

3VA92670FK25 Napęd obrotowy drzwiowy

Opis produktu

Napęd obrotowy drzwiowy ze sprzęgłem wyłączenie awaryjne IEC IP65 z blokadą drzwi akcesorium do: 3VA20/21/22 Napędy ręczne do wyłączników kompaktowych 3VA. Wygodna obsługa wyłącznika kompaktowego 3VA do napędu przedniego, napędu obrotowego sprzęgu drzwiowego lub ścian bocznych. Cechy...
Porównaj
3VA92670FK25
3VA92670FK25 Napęd obrotowy drzwiowy
Szybki podgląd: Opis i parametry
więcej

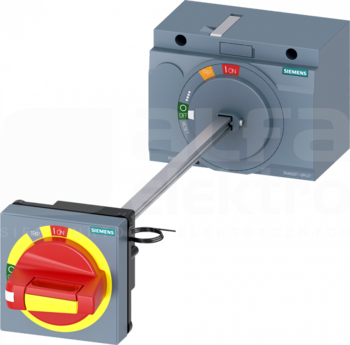

3VA92670FK27 Napęd obrotowy drzwiowy

Opis produktu

Napęd obrotowy drzwiowy ze sprzęgłem wyłączenie awaryjne IEC IP65 z blokadą drzwi zestaw oświetleniowy 24 V DC akcesorium do: 3VA20/21/22 Napędy ręczne do wyłączników kompaktowych 3VA. Wygodna obsługa wyłącznika kompaktowego 3VA do napędu przedniego, napędu obrotowego sprzęgu drzwiowego...
Porównaj
3VA92670FK27
3VA92670FK27 Napęd obrotowy drzwiowy
Szybki podgląd: Opis i parametry
więcej

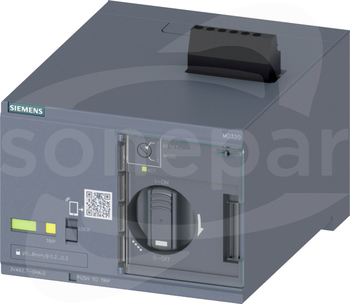

3VA92670HA10 Napęd

Opis produktu

Napędu silnikowego 24-60V DC akcesorium do: 3VA20/21/22 Wyłącznik kompaktowy 3VA SENTRON - jeden system. Do wszystkich zastosowań
Porównaj
3VA92670HA10
3VA92670HA10 Napęd
Szybki podgląd: Opis i parametry
więcej
3VA92670HA20 Napęd silnikowy

Opis produktu

Napędu silnikowego 110-230V AC/110-250V DC akcesorium do: 3VA20/21/22 Napędy silnikowe do wyłączników kompaktowych 3VA. Napędy silnikowe umożliwiają wygodne zdalne przełączanie wyłącznika kompaktowego 3VA na przykład przez zdecentralizowane urządzenia peryferyjne. Cechy tych komponentów...
Porównaj
3VA92670HA20
3VA92670HA20 Napęd silnikowy
Szybki podgląd: Opis i parametry
więcej

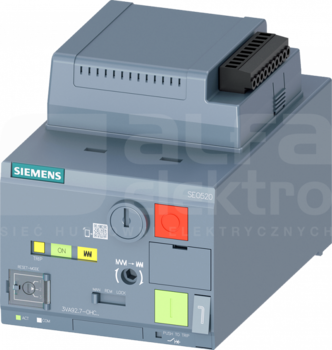

3VA92670HC30 Napęd silnikowy

Opis produktu

Z możliwością synchronizacji napędu silnikowego 110-230V AC/110-250V DC akcesorium do: 3VA20/21/22 &DPMD_ACC602_001_000_1003288&
Porównaj
3VA92670HC30
3VA92670HC30 Napęd silnikowy
Szybki podgląd: Opis i parametry
więcej
3VA92670PK15 Napęd obrotowy

Opis produktu

Napęd obrotowy w ścianie bocznej wyłączenie awaryjne IEC IP65 akcesorium do: 3VA20/21/22 Napędy ręczne do wyłączników kompaktowych 3VA. Wygodna obsługa wyłącznika kompaktowego 3VA do napędu przedniego, napędu obrotowego sprzęgu drzwiowego lub ścian bocznych. Cechy tych komponentów wyposażenia...
Porównaj
3VA92670PK15
3VA92670PK15 Napęd obrotowy
Szybki podgląd: Opis i parametry
więcej

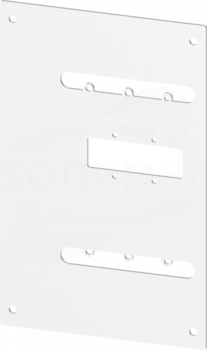

3VA9268-0VK20 Płyta montażowa
