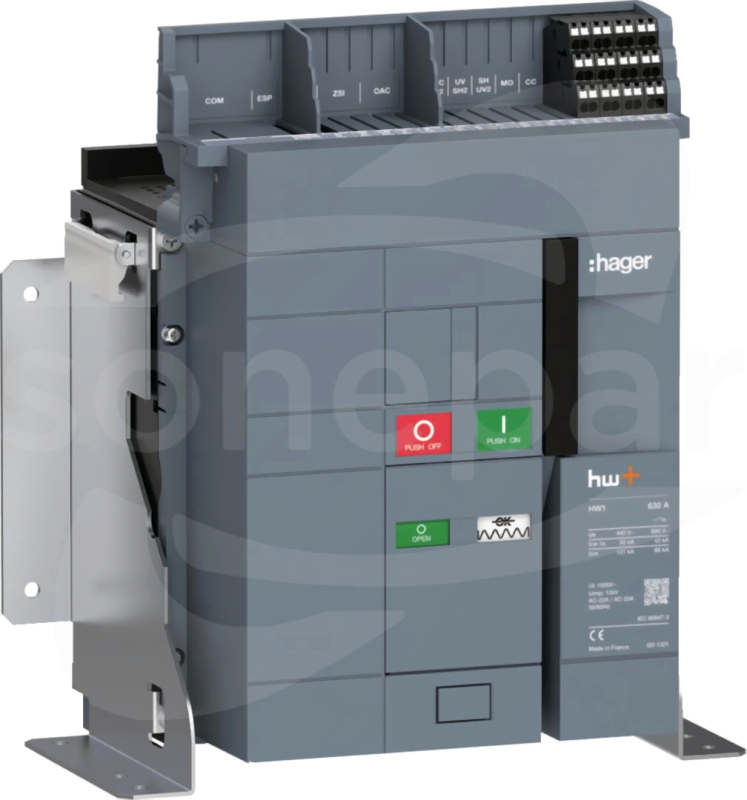

ACB HW1 630A 3P Rozłącznik powietrzny stacjonarnyHAGER

files/fotob/1993627.jpg.
ACB HW1 630A 3P Rozłącznik powietrzny stacjonarny
Porównaj
Informacje podstawowe
Producent:
HAGER
Produkty z serii:
Nr Katalogowy:
HW1W306FS
Kod EAN:
3250613237035
Symbol Sonepar:
P10132100
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Rozłącznik powietrzny ACB, wersja HW1, 3-biegunowy. Konstrukcja stacjonarna. Zgodny z normą PN-EN 60947-3. Rozłączniki powietrzne serii HW1 mogą być instalowane w dedykowanych rozdzielnicach serii univers i unimes, mają kompaktowy rozmiar i pozwalają na pełne izolacyjne rozłączenie od źródła zasilania. Idealne rozwiązanie w obiektach przemysłowych i komercyjnych, oraz pożarowych wyłącznikach prądu (PWP)

Dane techniczne

Głębokość
313 mm
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
4
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Liczba łączników
1
Maksymalne znamionowe napięcie pracy Ue AC
690 V
Szerokość
276 mm
Wysokość
200 mm
Znamionowa moc pracy dla AC-23, 400 V
284 kW
Znamionowe napięcie pracy
440 - 690 V
Znamionowy prąd ciągły Iu
630 A
Znamionowy prąd ciągły dla AC-21, 400 V
630 A
Znamionowy prąd ciągły dla AC-23, 400 V
630 A
Znamionowy wytrzymywany prąd krótkotrwały Icw
55 kA
Opcjonalny napęd silnikowy
Tak
Stopień ochrony (IP) strony czołowej
IP2X
Budowa urządzenia
Urządzenie mocowane na stałe
Rodzaj elementu wykonawczego
Przycisk
Do montażu na płycie
Tak
Do instalacji w tablicach rozdzielczych
Tak
Do montażu pośredniego
Tak
Opcjonalny wyzwalacz napięciowy
Tak
Do montażu czołowego centralnie
Tak
Z mechanizmem ryglującym
Tak
Jako rozłącznik bezpieczeństwa
Tak
Jako wyłącznik awaryjny
Nie
Z okablowaniem fabrycznym
Nie
Stopień ochrony (NEMA)
Inne
Jako rozłącznik główny
Tak
Wbudowany napęd silnikowy
Tak
Rodzaj podłączenia styków głównych
Połączenie szynowe
Jako przełącznik nawrotny
Nie
Jako rozłącznik remontowy
Tak
Do montażu tablicowego 4-otworowego
Nie

Pliki do pobrania

Deklaracja REACH
Format: pdf
Pobierz
Karta katalogowa
Format: pdf
Pobierz
Certyfikat RoHS
Format: pdf
Pobierz
Deklaracja zgodności CE
Format: pdf
Pobierz
Podręcznik użytkownika
Format: pdf
Pobierz
Informacja techniczna
Format: pdf
Pobierz
Deklaracja EPD
Format: pdf
Pobierz
Katalog produktów / Broszura sprzedaży
Format: pdf
Pobierz

Produkty powiązane i akcesoria

ACB 200-250V AC/DC (CC) Cewka zamykająca

Opis produktu

Cewka zamykająca do wyłączników i rozłączników powietrznych ACB serii HW+. Służy do zamykania styków wyłącznika w celu zamknięcia obwodu elektrycznego. Napięcie sterowania 200-250V AC/DC. Element dostarczany w skonfigurowanym zestawie ACB

Dane techniczne

Liczba styków przełącznych
0
Liczba styków rozwiernych
0
Liczba styków zwiernych
0
Pobór mocy
5 W
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
0 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
0 A
Znamionowe napięcie sterowania Us dla AC 50 Hz
200 - 250 V
Znamionowe napięcie sterowania Us dla AC 60 Hz
200 - 250 V
Znamionowe napięcie sterowania Us dla DC
200 - 250 V
Rodzaj napięcia sterowania
AC/DC
Rodzaj połączenia elektrycznego
Inne
Do wyłącznika silnikowego
Tak
Do przekaźnika przeciążeniowego
Nie
Do wyłącznika
Tak
Do łącznika krzywkowego
Tak
Porównaj
HWX028H
ACB 200-250V AC/DC (CC) Cewka zamykająca
Szybki podgląd: Opis i parametry
więcej
ACB 200-250V AC/DC (SH) Wyzwalacz wzrostowy

Opis produktu

Wyzwalacz wzrostowy do wyłączników i rozłączników powietrznych ACB serii HW+. Napięcie sterowania 200-250V AC/DC. Stanowi element systemu zabezpieczenia sieci. Jest dostarczany w skonfigurowanym zestawie ACB

Dane techniczne

Liczba styków przełącznych
0
Liczba styków rozwiernych
0
Liczba styków zwiernych
0
Pobór mocy
5 W
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
0 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
0 A
Znamionowe napięcie sterowania Us dla AC 50 Hz
200 - 250 V
Znamionowe napięcie sterowania Us dla AC 60 Hz
200 - 250 V
Znamionowe napięcie sterowania Us dla DC
200 - 250 V
Rodzaj napięcia sterowania
AC/DC
Rodzaj połączenia elektrycznego
Inne
Do wyłącznika silnikowego
Tak
Do przekaźnika przeciążeniowego
Nie
Do wyłącznika
Tak
Do łącznika krzywkowego
Tak
Porównaj
HWX023H
ACB 200-250V AC/DC (SH) Wyzwalacz wzrostowy
Szybki podgląd: Opis i parametry
więcej

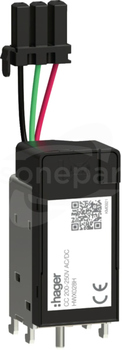

ACB HW 200-250V AC/DC (CC) Cewka zamykająca

Opis produktu

Cewka zamykająca do wyłączników i rozłączników powietrznych ACB serii HW+. Służy do zamykania styków wyłącznika w celu zamknięcia obwodu elektrycznego. Napięcie sterowania 200-250V AC/DC. Element dostarczany luzem

Dane techniczne

Liczba styków przełącznych
0
Liczba styków rozwiernych
0
Liczba styków zwiernych
0
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
0 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
0 A
Znamionowe napięcie sterowania Us dla AC 50 Hz
200 - 250 V
Znamionowe napięcie sterowania Us dla AC 60 Hz
200 - 250 V
Rodzaj napięcia sterowania
AC
Rodzaj połączenia elektrycznego
Inne
Do wyłącznika
Tak
Do wyłącznika silnikowego
Tak
Do łącznika krzywkowego
Tak
Do przekaźnika przeciążeniowego
Nie
Porównaj
HWX028HSA
ACB HW 200-250V AC/DC (CC) Cewka zamykająca
Szybki podgląd: Opis i parametry
więcej

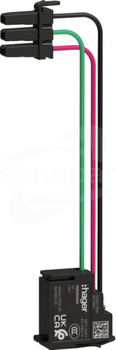

ACB HW Styk pomocniczy (AX-AL) Styk pomocniczy

Opis produktu

Styk pomocniczy dedykowany do rozłączników i wyłączników powietrznych ACB HW1, służy do sygnalizacji stanu Otwarty/Zamknięty styków głównych aparatu. Wersja standardowa dla minimalnego obciążenia 24V 100mA, dostarczane standardowo z każdym wyłącznikiem, w ilości HW2/4zależnej od konfiguracji...

Dane techniczne

Liczba styków przełącznych
1
Liczba styków rozwiernych
0
Liczba styków sygnalizacji błędu
1
Liczba styków zwiernych
0
Znamionowy prąd pracy Ie dla AC-15, 230 V
6 A
Sposób montażu
Montaż czołowy
Model
Z możliwością zabudowy
Oprawka
Brak
Rodzaj połączenia elektrycznego
Inne
Porównaj
HWX040H
ACB HW Styk pomocniczy (AX-AL) Styk pomocniczy
Szybki podgląd: Opis i parametry
więcej

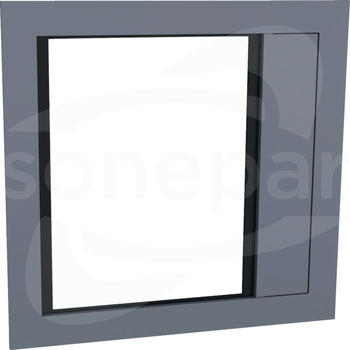

ACB HW1 1,5-3mm Ramka drzwi

Opis produktu

Ramka montowana na drzwiczkach szafy podnosi stopień ochrony z IP20 do IP3X, chroni wystającą przednią powierzchnię wyłącznika powietrznego HW1 w wersji stacjonarnej oraz wyciętą krawędź drzwi panelu. Ramka z gamy hw+ zawiera 8 zaczepów umożliwiających szybkie mocowanie bez użycia narzędzi...
Porównaj
HWY282H
ACB HW1 1,5-3mm Ramka drzwi
Szybki podgląd: Opis i parametry
więcej

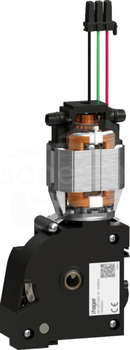

ACB HW1 200-250CV AC 50/60Hz HW1 (MO) Napęd silnikowy

Opis produktu

Napęd silnikowy dedykowany do wyłącznika powietrznego ACB HW1, służący do ładowania sprężyny mechanizmu wyzwalającego. Napięcie zasilania 200-250V AC 50/60Hz. Element dostarczany luzem

Dane techniczne

Znamionowe napięcie sterowania Us dla AC 50 Hz
200 - 250 V
Znamionowe napięcie sterowania Us dla AC 60 Hz
200 - 250 V
Rodzaj napięcia sterowania
AC
Rodzaj napędu
Napęd silnikowy
Porównaj
HWX004HSA
ACB HW1 200-250CV AC 50/60Hz HW1 (MO) Napęd silnikowy
Szybki podgląd: Opis i parametry
więcej

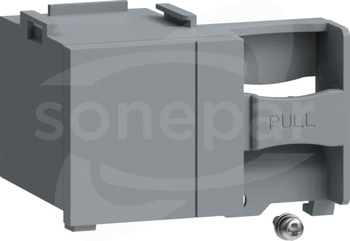

ACB HW1 Brak przycisku blokady

Opis produktu

Element zaślepiający miejsce do instalacji blokady wyłączenia OFF, stosowany w przypadku braku blokady. Dedykowany do wyłączników HW1. Dostarczany w skonfigurowanym zestawie
Porównaj
HWY360H
ACB HW1 Brak przycisku blokady
Szybki podgląd: Opis i parametry
więcej

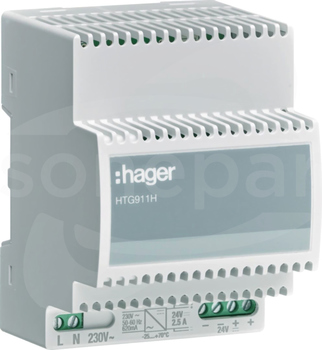

HTG911H 24VDC 2,5A Zasilacz
