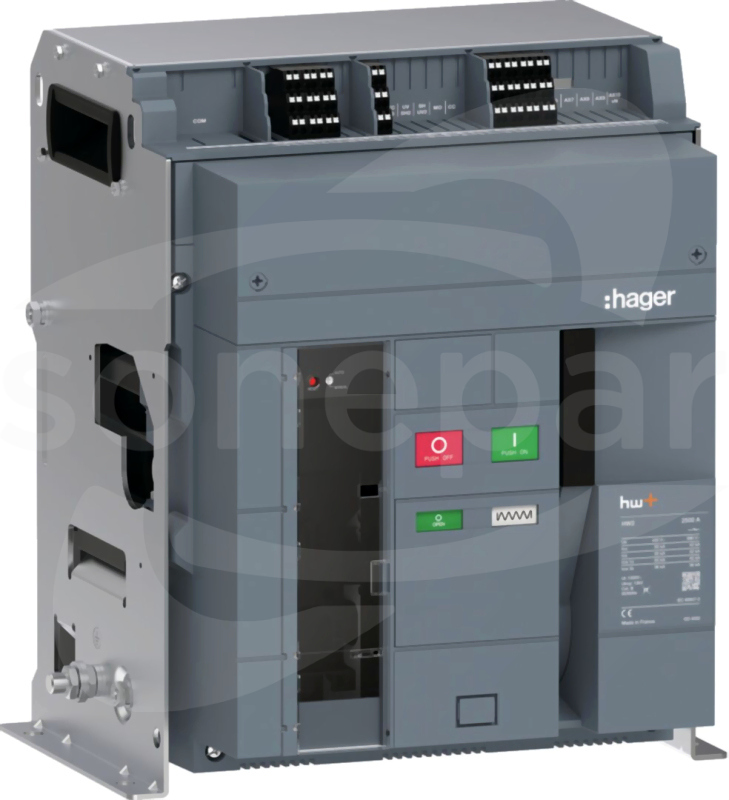

Wyłącznik powietrzny ACB dedykowany do wyzwalacza elektronicznego sentinel, wersja HW1, 3-biegunowy. Konstrukcja stacjonarna. Zgodny z normą PN-EN 60947-2. Prąd znamionowy zależny od zastosowanej wtyczki znamionowej. Wyłączniki powietrzne serii HW2 mogą być instalowane w dedykowanych rozdzielnicach serii unimes, mają kompaktowy rozmiar i chronią instalację elektryczną przed zwarciem i pożarami. Idealne rozwiązanie w obiektach przemysłowych i komercyjnych
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
4
Straty mocy
151.4 W
Zakres napięcia znamionowego
440 - 690 V
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
55 kA
Znamionowy prąd ciągły Iu
2500 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP2X
Rodzaj elementu wykonawczego
Przycisk
Do montażu na szynie TH
Nie
Ze zintegrowanym wyzwalaczem podnapięciowym
Nie
Opcjonalny montaż na szynie DIN TH
Nie
Umiejscowienie przyłączy obwodów głównych
Inne
Wbudowany napęd silnikowy
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Cewka zamykająca do wyłączników i rozłączników powietrznych ACB serii HW+. Służy do zamykania styków wyłącznika w celu zamknięcia obwodu elektrycznego. Napięcie sterowania 200-250V AC/DC. Element dostarczany w skonfigurowanym zestawie ACB
Dane techniczne
Liczba styków przełącznych
0
Liczba styków rozwiernych
0
Liczba styków zwiernych
0
Pobór mocy
5 W
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
0 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
Wyzwalacz wzrostowy do wyłączników i rozłączników powietrznych ACB serii HW+. Napięcie sterowania 200-250V AC/DC. Stanowi element systemu zabezpieczenia sieci. Jest dostarczany w skonfigurowanym zestawie ACB
Dane techniczne
Liczba styków przełącznych
0
Liczba styków rozwiernych
0
Liczba styków zwiernych
0
Pobór mocy
5 W
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
0 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
Cewka zamykająca do wyłączników i rozłączników powietrznych ACB serii HW+. Służy do zamykania styków wyłącznika w celu zamknięcia obwodu elektrycznego. Napięcie sterowania 200-250V AC/DC. Element dostarczany luzem
Dane techniczne
Liczba styków przełącznych
0
Liczba styków rozwiernych
0
Liczba styków zwiernych
0
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
0 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego

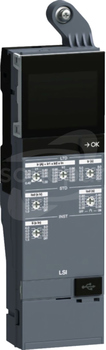

Wyzwalacz elektroniczny sentinel do wyłączników powietrznych serii HW+, o charakterystyce wyzwalania LSI. Możliwość doboru parametrów czasowo-prądowych zabezpieczeń i wyzwalania w obszarze zwłocznym, krótko zwłocznym i bezzwłocznym. Nastawy o wysokiej precyzji realizowane za pośrednictwem...
Wtyczka znamionowa do wyzwalacza sentinel lub sentinel Energy wyłącznika powietrznego ACB serii HW+. Służy do ograniczenia prądu znamionowego In do wartości 1600 A, oraz umożliwia dostosowanie zakresu funkcjonalności pomiarowych. Dzięki odpowiednio dobranej wartości prądu znamionowego wyłącznika...
Wtyczka znamionowa do wyzwalacza sentinel lub sentinel Energy wyłącznika powietrznego ACB serii HW+. Służy do ograniczenia prądu znamionowego In do wartości 2500 A, oraz umożliwia dostosowanie zakresu funkcjonalności pomiarowych. Dzięki odpowiednio dobranej wartości prądu znamionowego wyłącznika...

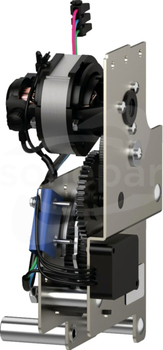

Napęd silnikowy dedykowany do wyłącznika powietrznego ACB HW2/4, służący do ładowania sprężyny mechanizmu wyzwalającego. Napięcie zasilania 200-250V AC 50/60Hz. Element dostarczany w skonfigurowanym zestawie ACB

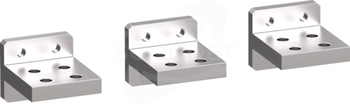

Przyłącza tylne (RC) do łączenia wyłącznika powietrznego ACB HW2/4 z systemem oszynowania rozdzielnicy, zestaw trójbiegunowy, dostarczane w skonfigurowanym zestawie ACB

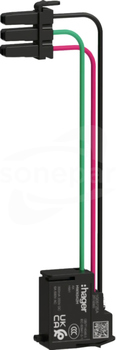

Styk pomocniczy dedykowany do rozłączników i wyłączników powietrznych ACB HW2/4, służy do sygnalizacji stanu Otwarty/Zamknięty styków głównych aparatu. Wersja standardowa dla minimalnego obciążenia 24V 100mA, dostarczane standardowo z każdym wyłącznikiem, w ilości HW2/4 zależnej od...

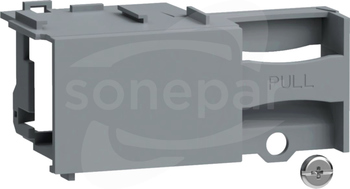

Element zaślepiający miejsce do instalacji blokady wyłączenia OFF, stosowany w przypadku braku blokady. Dedykowany do wyłączników HW2/4. Dostarczany w skonfigurowanym zestawie

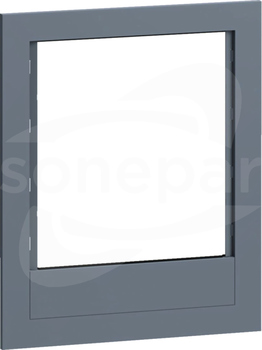

Ramka montowana na drzwiczkach szafy podnosi stopień ochrony z IP20 do IP3X, chroni wystającą przednią powierzchnię wyłącznika powietrznego HW2/4 w wersji stacjonarnej oraz wyciętą krawędź drzwi panelu. Ramka z gamy hw+ zawiera 8 zaczepów umożliwiających szybkie mocowanie bez użycia narzędzi...
Wyzwalacz wzrostowy do wyłączników i rozłączników powietrznych ACB serii HW+. Napięcie sterowania 24-30V AC/DC. Stanowi element systemu zabezpieczenia sieci. Jest dostarczany luzem
Dane techniczne
Liczba styków przełącznych
0
Liczba styków rozwiernych
0
Liczba styków zwiernych
0
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
0 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
