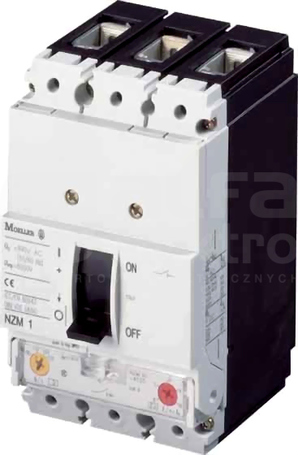

Wyłączniki serii NZM..-A NA swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach na rynkach całego świata. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z termomagnetycznym wyzwalaczem do ochrony instalacji i kabli. Wskazówki: Przełączniki są zgodne zarówno z atestami UL/CSA oraz przepisami IEC. Należy przestrzegać wartości mocy łączeniowych IEC podanych na tabliczce znamionowej. Regulowany wyzwalacz przeciążeniowy lr
Dane techniczne
Liczba biegunów
3
Zakres napięcia znamionowego
440 - 440 V
Zakres nastawy wyzwalacza przeciążeniowego
80 - 100 A
Zakres nastawy wyzwalacza zwarciowego
600 - 1000 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
25 kA
Znamionowy prąd ciągły Iu
100 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP20
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Nie
Rodzaj podłączenia styków głównych
Zacisk ramowy
W komplecie z zabezpieczeniem
Tak
Wbudowany napęd silnikowy
Nie
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Ze wskaźnikiem wyłączenia
Nie
Opcjonalny montaż na szynie DIN TH
Tak
Z wyzwalaczem podnapięciowym
Nie
Produkty powiązane i akcesoria
Opis produktu
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Opis: Otworzyć wyłącznik główny w położeniu 0-angielski. Zastosowanie do: NZM1(-4), PN1(-4...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Opis: Otworzyć wyłącznik główny NA w położeniu 0-francuski. Zastosowanie do: NZM1(-4), PN1(-4...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Opis: Otworzyć wyłącznik główny w położeniu 0-niemiecki/angielski. Zastosowanie do: NZM1(-4...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Komplet obejmujący również napęd obrotowy i elementy łączeniowe. Wymagana dodatkowa...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Uwagi: Rękojeść złącza drzwi z napędem obrotowym. Dodatkowa rękojeść we włączniku z instrukcją...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Uwagi: Rękojeść złącza drzwi z napędem obrotowym. Dodatkowa rękojeść we włączniku z instrukcją...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Opis: Symbol wyłącznika. Zastosowanie do: NZM1(-4), PN1(-4), N(S)1(-4), NZM2(-4), PN2(-4), N(S)2(-4...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Opis: Symbol wyłącznika. Zastosowanie do: NZM1(-4), PN1(-4), N(S)1(-4), NZM2(-4), PN2(-4), N(S)2(-4...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Uwagi: 400mm maks. głębokość montażowa. Zastosowanie do: NZM1(-4), PN1(-4), N(S)1(-4), NZM2(-4...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Typ zawiera części do strony górnej lub dolnej 3- wzgl 4-biegunowych przełączników...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Wyłamywalne. Typ zawiera części do strony górnej lub dolnej 3- wzgl 4-biegunowych...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Typ zawiera części do dwóch miejsc zaciskowych na górze i na dole do 3- wzgl 4-biegunowych...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Typ zawiera części do dwóch miejsc zaciskowych na górze i na dole do 3- wzgl 4-biegunowych...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: pozwala szybko i ekonomicznie dobierać różne wielkości z/bez rękojeści lub napędu...

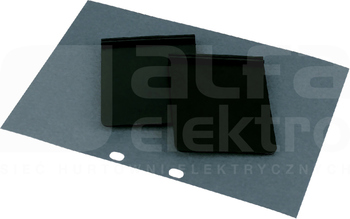

Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Typ zawiera części do strony górnej lub dolnej przełącznika wraz z płytką izolacyjną...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Zastosowanie do: NZM1(-4), PN1(-4), N(S)1(-4)
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Uwagi: 600mm maks. głębokość montażowa. Zastosowanie do: NZM1(-4), PN1(-4), N(S)1(-4), NZM2(-4...

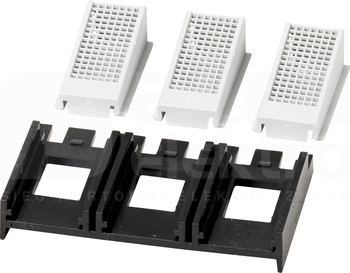

Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Typ zawiera elementy do góry lub dołu przełącznika 3- wzgl 4-biegunowego. Ochrona...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Typ zawiera części do strony górnej lub dolnej 3- wzgl 4-biegunowych przełączników...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: pozwala zaczepiać przełączniki na szynie DIN. Do szyny uniwersalnej 35mm. Zastosowanie...
