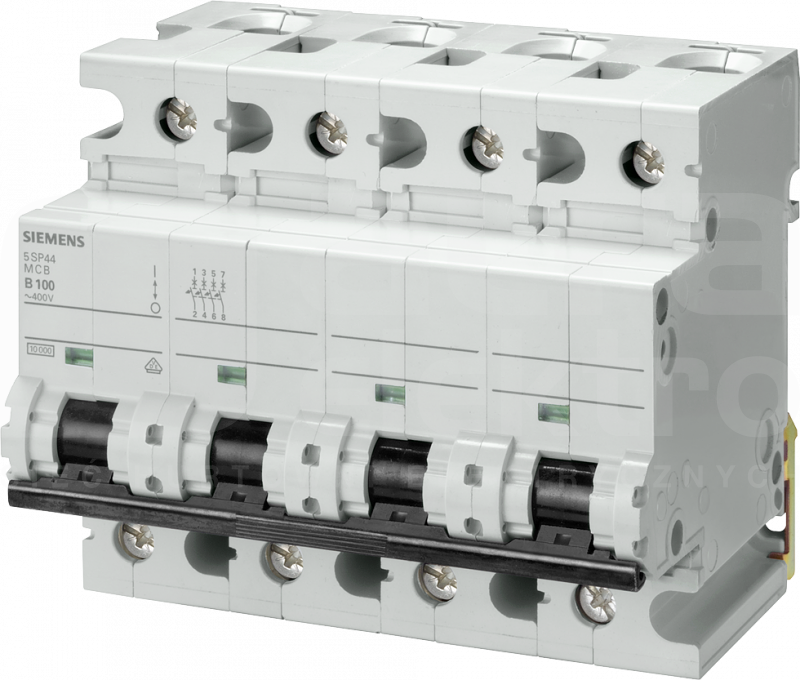

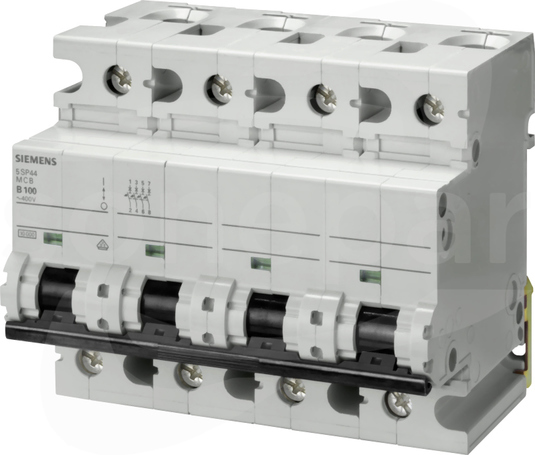

Wyłącznik nadmiarowo-prądowy jest automatem zabezpieczającym do ochrony przed zwarciem. Wyłączniki nadmiarowo-prądowe firmy Siemens jako ważny element składowy komponentów ochrony instalacji elektrycznej SENTRON daje skuteczną ochronę personelu i instalacji poprzez pewność wyłączenia w razie przeciążenia i zwarcia. Cechami charakterystycznymi tej rodziny urządzeń są komfortowa technika montażu i przyłączeniowa, jednolite komponenty dodatkowe oraz uniwersalne wzornictwo. Czy to na potrzeby infrastruktury, czy dla wymagań przemysłu, Siemens oferuje wyłączniki nadmiarowo-prądowe do wszystkich zastosowań i każdej ich dziedziny. Cechy wyłączników nadmiarowo-prądowych firmy Siemens to przede wszystkim: 1. Efektywna ochrona personelu, inwestycji i urządzeń przed przeciążeniem i zwarciem. 2. Jednolite, a jednocześnie niezwykle różnorodne wyposażenie dodatkowe charakteryzujące się łatwym montażem i wymiennością elementów. 3. Niezawodne bezpieczeństwo podczas instalacji dzięki standardowo stosowanej ochronie przed obejmowaniem i dotykiem. 4. Dobrze widoczny wskaźnik położenia przełączania. 5. Kod Datamatrix na przedzie przyrządu podaje szybko i w prostej formie wszystkie informacje dotyczące wyłącznika nadmiarowo-prądowego. 6. Optymalna technika gwarantująca bezpieczeństwo - tylko od firmy Siemens.
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
70 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
4
Liczba biegunów (całkowita)
4
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
440 V
Przekrój przyłączanego przewodu jednodrutowego
25 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
25 - 50 mm²
Prąd znamionowy
100 A
Stopień zanieczyszczenia
3
Szerokość wyrażona liczbą modułów
6
Temperatura otoczenia w warunkach pracy
-25 - 55 °C
Zakres częstotliwości
50 - 50 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
