Zasilacze taktowane w obwodzie pierwotnym QUINT POWER, Przyłącze śrubowe, Montaż na szynie DIN, SFB Technology (Selective Fuse Breaking), wejście: 1-fazowy, wyjście: 24 V DC / 10 A

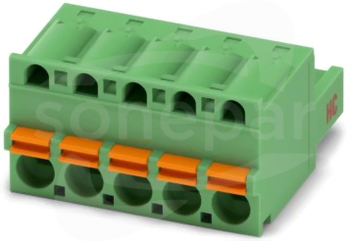

Złącze do PCB, przekrój znamionowy: 2,5 mm², kolor: zielony, prąd znamionowy: 16 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Gniazdo, liczba potencjałów: 5, liczba rzędów: 1, liczba biegunów: 5, ilość przyłączy: 5, rodzina produktów: FKC...
Dane techniczne
Liczba biegunów
5
Liczba styków
5
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5.08 mm
Odstępy między złączami
5.08 mm
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 2.5 mm2
Prąd znamionowy In
16 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
4 kV
Stopień ochrony (IP), zamontowany
Inne
Materiał obudowy
Inne
Rodzaj połączenia elektrycznego
Zacisk sprężynowy
Materiał elementu izolacyjnego
Poliamid (PA)
Rodzaj styku
Gniazdo
Z przewodem ochronnym
Nie
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94

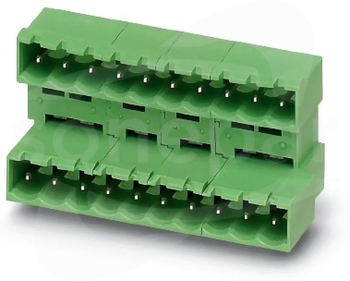

Gniazdo do PCB, przekrój znamionowy: 2,5 mm², kolor: zielony, prąd znamionowy: 10 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Pin, liczba potencjałów: 10, liczba rzędów: 2, liczba biegunów: 5, ilość przyłączy: 10, rodzina produktów: MDSTBA...
Dane techniczne
Długość pinów
3.23 mm
Liczba biegunów
5
Liczba styków
5
Liczba torów stykowych
2
Napięcie znamionowe
320 V
Odstępy między stykami
5.08 mm
Odstępy między złączami
5.08 mm
Prąd znamionowy In
10 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
4 kV
Średnica wtyku połączeniowego
1.4 mm
Sposób mocowania
Inne
Rodzaj połączenia elektrycznego
Inne
Materiał elementu izolacyjnego
Inne
Rodzaj styku
Pin/sztyft
Kolor obudowy
Zielony
Stopień zanieczyszczenia
2
Materiał pokrycia styków
Inne
Model złącza wtykowego
Inne
Sposób mocowania PCB
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
Złącze do PCB, przekrój znamionowy: 2,5 mm², kolor: zielony, prąd znamionowy: 16 A (patrz: krzywa zmniejszania obciążalności), napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Gniazdo, liczba potencjałów: 5, liczba rzędów: 1, liczba biegunów: 5, ilość...
Dane techniczne
Liczba biegunów
5
Liczba styków
5
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5.08 mm
Odstępy między złączami
5.08 mm
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 1 mm2
Prąd znamionowy In
16 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
4 kV
Materiał obudowy
Inne
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Materiał elementu izolacyjnego
Poliamid (PA)
Rodzaj styku
Gniazdo
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
Złącze do PCB, przekrój znamionowy: 2,5 mm², kolor: zielony, prąd znamionowy: 16 A (patrz: krzywa zmniejszania obciążalności), napięcie znamionowe (III/2): 320 V, powierzchnia styku: Sn, sposób połączenia styku: Gniazdo, liczba potencjałów: 5, liczba rzędów: 1, liczba biegunów: 5, ilość...
Dane techniczne
Liczba biegunów
5
Liczba styków
5
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5.08 mm
Odstępy między złączami
5.08 mm
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 1 mm2
Prąd znamionowy In
16 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
4 kV
Materiał obudowy
Inne
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Materiał elementu izolacyjnego
Poliamid (PA)
Rodzaj styku
Gniazdo
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
Ochrona przed przepięciami typu 2/3, składająca się z wtyku ochronnego i podstawki z przyłączami śrubowymi. Do jednofazowych sieci zasilających z wbudowanym wskaźnikiem statusu i sygnalizacją zdalną. Napięcie znamionowe: 230 V AC/DC
Ochrona przed przepięciami typu 3, składająca się z wtyku ochronnego i podstawki, z wbudowanym wskaźnikiem statusu i sygnalizacją zdalną do jednofazowych sieci zasilających. Napięcie znamionowe: 24 V AC/DC
Aktywny moduł redundancyjny QUINT do montażu na szynie nośnej, z technologią ACB (Auto Current Balancing) i funkcjami monitorowania, wejście: 24 V DC, wyjście: 24 V DC / 2 x 10 A lub 1 x 20 A, z zamontowanym uniwersalnym adapterem szyny nośnej UTA 107/30
Uniwersalny adapter ścienny do montażu urządzenia na stałe w przypadku silnych wibracji. Urządzenie przykręca się bezpośrednio do powierzchni montażowej. Uniwersalny adapter ścienny mocuje się na górze / na dole
Wentylator do QUINT-PS/1AC i .../3AC umożliwiający montaż bez użycia narzędzi i innych akcesoriów. Dzięki zastosowaniu wentylatora możliwe jest zapewnienie optymalnego chłodzenia przy wysokich temperaturach otoczenia lub odwróconej pozycji zabudowy
