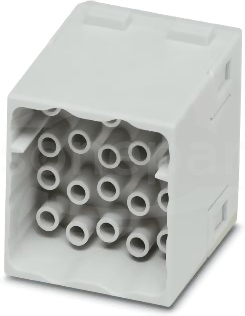

HC-M-20-CT-M Moduł wkładki stykowejPHOENIX CONTACT

files/fotob/1225399.jpg.
HC-M-20-CT-M Moduł wkładki stykowej
Porównaj
Informacje podstawowe
Producent:
PHOENIX CONTACT
Produkty z serii:
Nr Katalogowy:
1414372
Kod EAN:
4055626025254
Symbol Sonepar:
P10173874
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Moduł wkładki stykowej, liczba biegunów: 20, styki mocy: 20, styki sterujące: 0, Pin, Przyłącze zaciskane, 690 V, 16 A, 0,5 mm² ... 4 mm², zastosowanie: Moc

Dane techniczne

Głębokość
37.55 mm
Liczba biegunów
20
Napięcie znamionowe
690 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 4 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 4 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 4 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 4 mm²
Prąd znamionowy In
16 A
Szerokość
29.3 mm
Temperatura otoczenia
125 - 125 °C
Wysokość
34.1 mm
Zakres temperatur pracy
-40 - 125 °C
Znamionowe napięcie udarowe
6 kV
Średnica styków
2.5 mm
Minimalna liczba cykli łączeń
500
Liczba styków mocy
20
Liczba styków sterujących
0
Wkład bez styków
Tak
Rodzaj połączenia elektrycznego
Połączenie zaciskane
Rodzaj styku
Pin/sztyft
Z przewodem ochronnym
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Materiał pokrycia styków
Srebro
Typ ochronnika przepięciowego
III
Materiał wkładki stykowej
Inne
Materiał styków
Miedź
Stopień zanieczyszczenia
3
Materiał wkładu
Duroplast
Z ochroną przewodu
Nie

Pliki do pobrania

Karta katalogowa
Format: pdf
Pobierz
