PW 4-POT-SCM Złącze przepustowePHOENIX CONTACT

files/fotob/1843604.jpg.

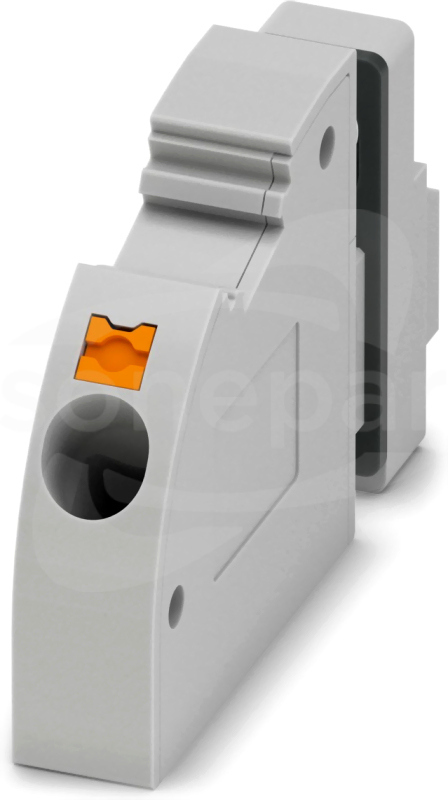

PW 4-POT-SCM Złącze przepustowe
Porównaj
Informacje podstawowe
Producent:
Produkty z serii:
Nr Katalogowy:
3056938
Kod EAN:
4046356485500
Symbol Sonepar:
P10097804
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Opis produktu

Zacisk przelotowy, rodzaj przyłącza: Przyłącze sprężynowe Push-in, Przyłącze konektorowe, liczba biegunów: 1, prąd obciążenia: 18 A, przekrój: 0,2 mm² - 4 mm², kierunek podłączenia przewodu do kierunku wtykania: 45 °, szerokość: 8,1 mm, kolor: szary

Dane techniczne

Grubość płytki montażowej
1 - 4 mm
Liczba biegunów
1
Liczba zacisków na biegun
2
Napięcie znamionowe
800 V
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 4 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 6 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 4 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 6 mm2
Prąd znamionowy In
18 A
Szerokość / rozmiar rastra
8.1 mm
Zakres temperatur pracy
-40 - 105 °C
Rodzaj połączenia elektrycznego 1
Inne
Kolor
Szary
Materiał elementu izolacyjnego
Inne
Pozycja połączenia
Z boku / boczny
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Rodzaj połączenia elektrycznego 2
Połączenie wtykowe płaskie
Wymagana płytka zamykająca
Nie

Pliki do pobrania

Certyfikat RoHS
Format: pdf
Karta katalogowa
Format: pdf
