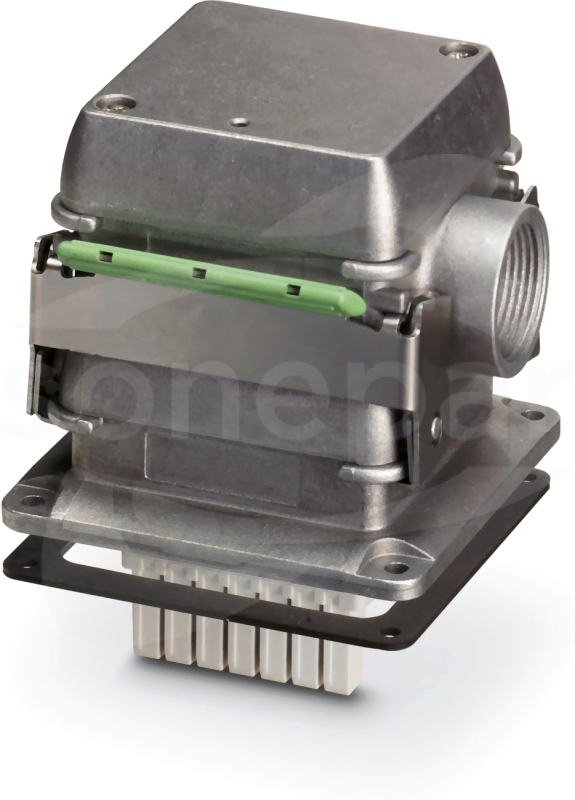

DUPLICON, zestaw aluminiowych przepustów ściennych z obudową do zabudowy, z obudową do zestawiania z gwintami złączy śrubowych M20 (bez złączy śrubowych), z dwiema wkładkami stykowymi 6 x 4 mm² + PE, 400/690 V, 25 A, złączami śrubowymi i pokrywą obudowy, konstrukcja B6, stopień ochrony IP67
Dane techniczne
Długość
89 mm
Liczba styków
6
Liczba torów stykowych
1
Napięcie znamionowe
400 V
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.2 - 4 mm2
Prąd znamionowy In
25 A
Szerokość
75 mm
Temperatura otoczenia
-40 - 100 °C
Wysokość
77 mm
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
6 kV
Sposób doprowadzenia przewodów
Z boku / boczny
Rodzaj obudowy
Inne
Stopień ochrony (IP), zamontowany
IP65
Materiał obudowy
Aluminium
Z blokadą
Tak
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Rodzaj styku
Gniazdo-Wtyk
Materiał elementu izolacyjnego
Inne
Powłoka obudowy
Bez powłoki
Materiał pokrycia styków
Inne
Umiejscowienie zaczepu
Inne
Rodzaj ryglowania
Jarzmo poprzeczne
Stopień zanieczyszczenia
3
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Typ ochronnika przepięciowego
III
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, materiał przepustu: Mosiądz, niklowany, zastosowanie: Standard, zewnętrzna średnica kabla 6 mm ... 12 mm, ekranowanie: nie, gwint przyłącza: M20 x 1,5, kolor: srebrny, z oringiem
Dane techniczne
Do przewodów o średnicy
6 - 12 mm
Długość gwintu
8 mm
Długość przekątnej sześciokąta
24.5 mm
Nominalny rozmiar gwintu metrycznego/PG
20
Skok gwintu
1.5 mm
Szerokość klucza
22 mm
Zakres temperatury pracy
-40 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Inne
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP66
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Nie
Gatunek materiału
Poliamid (PA)
Dławnica do kabla płaskiego
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Odporność na uderzenia
Nie
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, materiał przepustu: Mosiądz, niklowany, zastosowanie: EMC, zewnętrzna średnica kabla 9 mm ... 13 mm, ekranowanie: tak, gwint przyłącza: M20 x 1,5, kolor: srebrny, z oringiem
Dane techniczne
Do przewodów o średnicy
9 - 13 mm
Długość gwintu
6 mm
Długość przekątnej sześciokąta
24 mm
Skok gwintu
1.5 mm
Szerokość klucza
22 mm
Zakres temperatury pracy
-40 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Inne
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Nie
Gatunek materiału
Poliamid (PA)
Dławnica do kabla płaskiego
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Odporność na uderzenia
Nie
Do stref zagrożonych wybuchem pyłu
Brak
Z przeciwnakrętką
Nie
Dławnica kablowa podzielna
Nie
Z odciążeniem naprężeń
Tak
Wykonanie przeciwwybuchowe
Nie
Do kabli zbrojonych
Nie
Wkładka uszczelniająca wieloprzewodowa
Nie
Mocowanie zatrzaskowe w otworze
Nie
Wzmocniony włóknem szklanym
Nie
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, materiał przepustu: Mosiądz, niklowany, zastosowanie: Standard, zewnętrzna średnica kabla 11 mm ... 16 mm, ekranowanie: nie, gwint przyłącza: M20 x 1,5, kolor: srebrny
Dane techniczne
Do przewodów o średnicy
11 - 16 mm
Długość gwintu
6 mm
Długość przekątnej sześciokąta
30 mm
Skok gwintu
1.5 mm
Szerokość klucza
27 mm
Zakres temperatury pracy
-30 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Inne
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Nie
Gatunek materiału
Poliamid (PA)
Dławnica do kabla płaskiego
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Odporność na uderzenia
Nie
Do stref zagrożonych wybuchem pyłu
Brak
Z przeciwnakrętką
Nie
Dławnica kablowa podzielna
Nie
Z odciążeniem naprężeń
Tak
Wykonanie przeciwwybuchowe
Nie
Do kabli zbrojonych
Nie
Wkładka uszczelniająca wieloprzewodowa
Nie
Mocowanie zatrzaskowe w otworze
Nie
Wzmocniony włóknem szklanym
Nie
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
