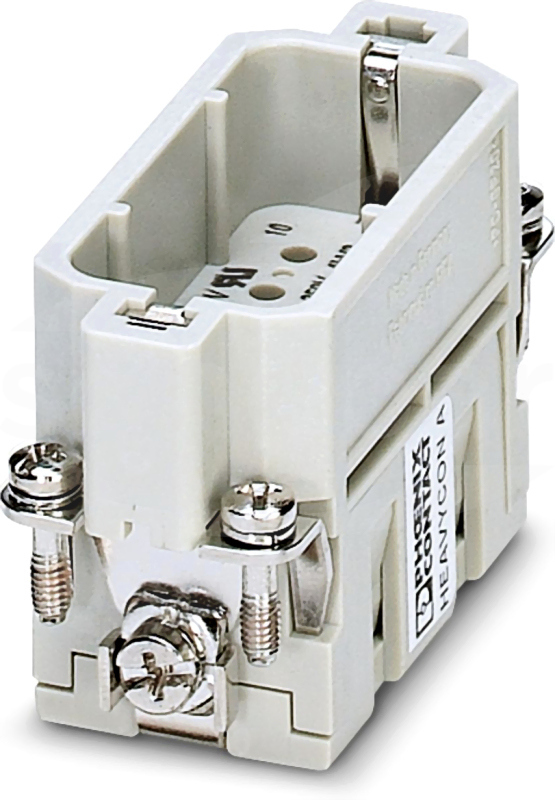

HC-A10-ESTC Wkładka stykowaPHOENIX CONTACT

files/fotob/1837274.jpg.
HC-A10-ESTC Wkładka stykowa
Porównaj
Informacje podstawowe
Producent:
PHOENIX CONTACT
Produkty z serii:
Nr Katalogowy:
1676996
Kod EAN:
4017918129613
Symbol Sonepar:
P01233079
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Wkładka styków męskich HEAVYCON serii A10, 10-polowa, złącze zaciskowe

Dane techniczne

Głębokość
32.9 mm
Liczba biegunów
10
Napięcie znamionowe
250 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 4 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 4 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 4 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 4 mm2
Prąd znamionowy In
16 A
Szerokość
23 mm
Temperatura otoczenia
125 - 125 °C
Wysokość
33 mm
Zakres temperatur pracy
-40 - 125 °C
Znamionowe napięcie udarowe
4 kV
Średnica styków
2.5 mm
Minimalna liczba cykli łączeń
500
Liczba styków mocy
10
Wkład bez styków
Tak
Model/kształt/forma
Okrągły
Rodzaj połączenia elektrycznego
Połączenie zaciskane
Rodzaj styku
Pin/sztyft
Z przewodem ochronnym
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Stopień zanieczyszczenia
3
Materiał styków
Inny stop miedziowy
Materiał wkładki stykowej
Inne
Materiał pokrycia styków
Inne
Materiał wkładu
Tworzywo termoplastyczne
Typ ochronnika przepięciowego
III
Z ochroną przewodu
Nie

Pliki do pobrania

Certyfikat RoHS
Format: pdf
Pobierz
Karta katalogowa
Format: pdf
Pobierz
