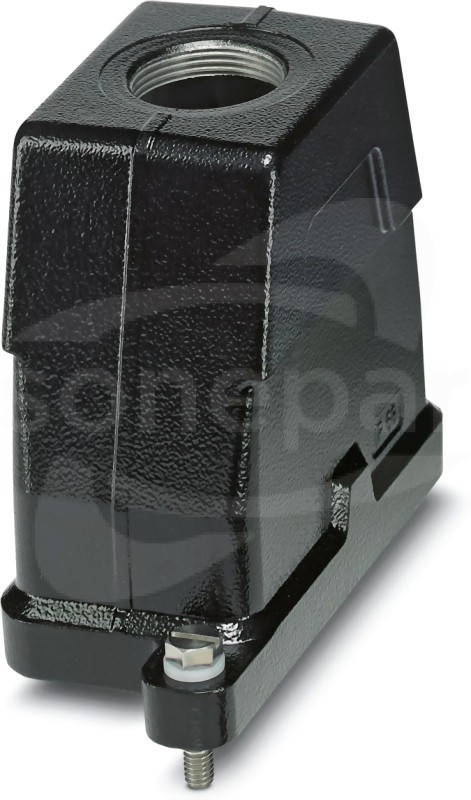

Obudowy wtyku B10, z ryglowaniem śrubowym, materiał: Ciśnieniowy odlew aluminium, odejście kabla: 1, proste, 1x M25, wysokość: 100,5 mm, dławnica kablowa: bez, klapka ochronna: nie, Zastosowanie w kolejnictwie, Do większych wymogów środowiskowych i EMC, Seria HPR
Dane techniczne
Długość
145 mm
Głębokość
145 mm
Liczba wejść kablowych
1
Szerokość
58 mm
Wysokość
100.5 mm
Zakres temperatur pracy
-40 - 125 °C
Rodzaj montażu dławnicy kablowej
Metryczny
Sposób doprowadzenia przewodów
Inne
Rodzaj obudowy
Obudowa wtykowa
Stopień ochrony (IP), zamontowany
IP66
Materiał obudowy
Aluminium
Z blokadą
Tak
Odporność na promieniowanie UV
Nie
Kolor obudowy
Czarny
Umiejscowienie zaczepu
Brak
Powłoka obudowy
Malowanie proszkowe
Z pokrywą uchylną
Nie
Powłoka obudowy
Malowanie proszkowe
Odporność udarowa
IK09
Z uszczelką
Nie
Rodzaj ryglowania
Śruba
Klasa palności materiału izolacyjnego zgodna z UL94
Inne
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, materiał przepustu: Mosiądz, niklowany, zastosowanie: Standard, zewnętrzna średnica kabla 11 mm ... 17 mm, ekranowanie: nie, gwint przyłącza: M25 x 1,5, kolor: srebrny, z oringiem
Dane techniczne
Do przewodów o średnicy
11 - 17 mm
Długość gwintu
8 mm
Długość przekątnej sześciokąta
30 mm
Nominalny rozmiar gwintu metrycznego/PG
25
Skok gwintu
1.5 mm
Szerokość klucza
27 mm
Zakres temperatury pracy
-40 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Inne
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP66
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Nie
Gatunek materiału
Poliamid (PA)
Dławnica do kabla płaskiego
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Odporność na uderzenia
Nie
Do stref zagrożonych wybuchem pyłu
Brak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, materiał przepustu: PA, zastosowanie: Standard, zewnętrzna średnica kabla 11 mm ... 17 mm, ekranowanie: nie, gwint przyłącza: M25 x 1,5, kolor: głęboka czerń RAL 9005
Dane techniczne
Do przewodów o średnicy
11 - 17 mm
Długość gwintu
8 mm
Długość przekątnej sześciokąta
33.5 mm
Nominalny rozmiar gwintu metrycznego/PG
25
Skok gwintu
1.5 mm
Szerokość klucza
29 mm
Zakres temperatury pracy
-40 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Czarny
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP66
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Nie
Gatunek materiału
Poliamid (PA)
Dławnica do kabla płaskiego
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Odporność na uderzenia
Nie
Do stref zagrożonych wybuchem pyłu
Brak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, materiał przepustu: PA, zastosowanie: Standard, zewnętrzna średnica kabla 11 mm ... 17 mm, ekranowanie: nie, gwint przyłącza: M25 x 1,5, kolor: srebrnoszary RAL 7001
Dane techniczne
Do przewodów o średnicy
11 - 17 mm
Długość gwintu
8 mm
Długość przekątnej sześciokąta
33.5 mm
Skok gwintu
1.5 mm
Szerokość klucza
29 mm
Zakres temperatury pracy
-40 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Szary
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP66
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Nie
Gatunek materiału
Poliamid (PA)
Dławnica do kabla płaskiego
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Odporność na uderzenia
Nie
Do stref zagrożonych wybuchem pyłu
Brak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, materiał przepustu: Mosiądz, niklowany, zastosowanie: EMC, zewnętrzna średnica kabla 11 mm ... 16 mm, ekranowanie: tak, gwint przyłącza: M25 x 1,5, kolor: srebrny, z oringiem
Dane techniczne
Do przewodów o średnicy
11 - 16 mm
Długość gwintu
7 mm
Długość przekątnej sześciokąta
30 mm
Skok gwintu
1.5 mm
Szerokość klucza
27 mm
Zakres temperatury pracy
-40 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Inne
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Nie
Gatunek materiału
Poliamid (PA)
Dławnica do kabla płaskiego
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Odporność na uderzenia
Nie
Do stref zagrożonych wybuchem pyłu
Brak
Z przeciwnakrętką
Nie
Dławnica kablowa podzielna
Nie
Z odciążeniem naprężeń
Tak
Do kabli zbrojonych
Nie
Wykonanie przeciwwybuchowe
Nie
Wkładka uszczelniająca wieloprzewodowa
Nie
Mocowanie zatrzaskowe w otworze
Nie
Wzmocniony włóknem szklanym
Nie
Do stref zagrożonych wybuchem gazu
Brak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, materiał przepustu: Mosiądz, niklowany, zastosowanie: Standard, zewnętrzna średnica kabla 14 mm ... 21 mm, ekranowanie: nie, gwint przyłącza: M25 x 1,5, kolor: srebrny
Dane techniczne
Do przewodów o średnicy
14 - 21 mm
Długość gwintu
7 mm
Długość przekątnej sześciokąta
36 mm
Skok gwintu
1.5 mm
Szerokość klucza
34 mm
Zakres temperatury pracy
-30 - 100 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Inne
Materiał
Tworzywo sztuczne
Model
Prosty
Stopień ochrony (IP)
IP68
Zabezpieczenie powierzchni
Stan surowy
Bezhalogenowe
Nie
Gatunek materiału
Poliamid (PA)
Dławnica do kabla płaskiego
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Odporność na uderzenia
Nie
Do stref zagrożonych wybuchem pyłu
Brak
Z przeciwnakrętką
Nie
Dławnica kablowa podzielna
Nie
Z odciążeniem naprężeń
Tak
Do kabli zbrojonych
Nie
Wykonanie przeciwwybuchowe
Nie
Wkładka uszczelniająca wieloprzewodowa
Nie
Mocowanie zatrzaskowe w otworze
Nie
Wzmocniony włóknem szklanym
Nie
Do stref zagrożonych wybuchem gazu
Brak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Dławnica kablowa, materiał przepustu: Mosiądz, niklowany, zastosowanie: Standard, zewnętrzna średnica kabla 10 mm ... 19 mm, ekranowanie: nie, gwint przyłącza: M25 x 1,5, kolor: srebrny, z odgiętką i odciążką, z oringiem
Dane techniczne
Do przewodów o średnicy
10 - 19 mm
Długość gwintu
7 mm
Długość przekątnej sześciokąta
38 mm
Skok gwintu
1.5 mm
Szerokość klucza
30 mm
Zakres temperatury pracy
-20 - 80 °C
Ekranowany
Nie
Rodzaj gwintu
Metryczny
Kolor
Inne
Materiał
Inne
Model
Prosty
Stopień ochrony (IP)
IP65
Zabezpieczenie powierzchni
Inne
Bezhalogenowe
Nie
Gatunek materiału
Inne
Z odciążeniem naprężeń
Tak
Do kabli zbrojonych
Nie
Wkładka uszczelniająca wieloprzewodowa
Nie
Mocowanie zatrzaskowe w otworze
Nie
Wzmocniony włóknem szklanym
Nie
Do stref zagrożonych wybuchem gazu
Brak
Rodzaj uszczelnienia
Uszczelki
Ochrona kabla przed zagięciem
Tak
Dławnica do kabla płaskiego
Nie
Nominalny rozmiar gwintu w calach NPT / gwintu gazowego
Inne
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
