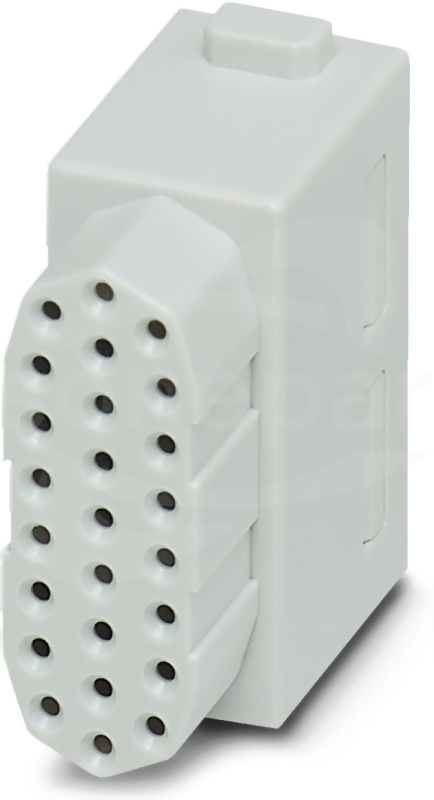

HC-M-25-CT-F Moduł wkładki stykowejPHOENIX CONTACT

files/fotob/1838806.jpg.
HC-M-25-CT-F Moduł wkładki stykowej
Porównaj
Informacje podstawowe
Producent:
PHOENIX CONTACT
Produkty z serii:
Nr Katalogowy:
1414375
Symbol Sonepar:
P01475017
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Moduł wkładki stykowej, liczba biegunów: 25, styki mocy: 0, styki sterujące: 25, Gniazdo, Przyłącze zaciskane, 30 V, 4 A, 0,08 mm² ... 0,5 mm², zastosowanie: Sygnał

Dane techniczne

Głębokość
30.731 mm
Liczba biegunów
25
Napięcie znamionowe
30 V
Przekrój przyłączanego przewodu jednodrutowego
0.08 - 0.5 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.08 - 0.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.08 - 0.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.08 - 0.5 mm²
Prąd znamionowy In
4 A
Szerokość
14.742 mm
Temperatura otoczenia
125 - 125 °C
Wysokość
33.85 mm
Zakres temperatur pracy
-40 - 125 °C
Znamionowe napięcie udarowe
0.8 kV
Średnica styków
1 mm
Minimalna liczba cykli łączeń
500
Liczba styków mocy
0
Liczba styków sterujących
25
Wkład bez styków
Tak
Rodzaj połączenia elektrycznego
Połączenie zaciskane
Rodzaj styku
Gniazdo
Z przewodem ochronnym
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Stopień zanieczyszczenia
3
Typ ochronnika przepięciowego
III
Materiał wkładki stykowej
Inne
Materiał styków
Miedź
Materiał wkładu
Duroplast
Materiał pokrycia styków
Inne
Z ochroną przewodu
Nie

Pliki do pobrania

Karta katalogowa
Format: pdf
Pobierz
