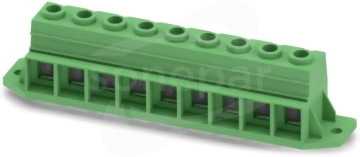

Zacisk płytki drukowanej nie wtykowy, prąd znamionowy: 125 A, napięcie znamionowe (III/2): 1000 V, przekrój znamionowy: 35 mm², liczba potencjałów: 9, liczba rzędów: 1, liczba pinów na rząd: 9, rodzina produktów: MKDSP 25/..-F, raster: 15 mm, rodzaj przyłącza: Zacisk śrubowy z tuleją zaciskową, kształt gniazda śruby: Z2L Pozidriv z rowkiem wzdłużnym, montaż: Lutowanie na fali, kierunek przyłączania przewód/płytka: 0 °, kolor: zielony, Układ pinów: Liniowe ustawienie kołków, Długość pinu [P]: 4,5 mm, liczba pinów lutowniczych na każdy potencjał: 4, rodzaj opakowania: zapakowany w karton. Należy unikać długotrwałych obciążeń mechanicznych złączki
Dane techniczne
Długość pinów
4.5 mm
Liczba poziomów
1
Liczba połączeń elektrycznych
9
Napięcie znamionowe
1000 V
Odstępy między złączami
15 mm
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 35 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 35 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
1.5 - 35 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 6 mm²
Prąd znamionowy In
125 A
Wysokość
43.5 mm
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
8 kV
Średnica wtyku połączeniowego
1.6 mm
Sposób mocowania
Lutowanie
Materiał elementu izolacyjnego
Inne
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
