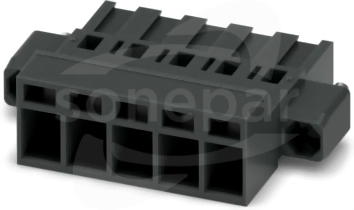

MSTBC 2,5/ 5-STZF-5,08 BK Złącze do PCBPHOENIX CONTACT

files/fotob/2046678.jpg.
MSTBC 2,5/ 5-STZF-5,08 BK Złącze do PCB
Porównaj
Informacje podstawowe
Producent:
PHOENIX CONTACT
Produkty z serii:
Nr Katalogowy:
1971808
Symbol Sonepar:
P10266231
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Złącze do PCB, przekrój znamionowy: 2,5 mm², kolor: czarny, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, sposób połączenia styku: Gniazdo, liczba potencjałów: 5, liczba rzędów: 1, liczba biegunów: 5, ilość przyłączy: 5, rodzina produktów: MSTBC 2,5/..-STZF, raster: 5,08 mm, rodzaj przyłącza: Przyłącze zaciskane, kierunek przyłączania przewód/płytka: 0 °, zaczep: - bez zatrzasku, system wtyków: COMBICON MSTB 2,5, blokada: Blokada śrubowa, rodzaj mocowania: Kołnierz śrubowy, rodzaj opakowania: zapakowany w karton

Dane techniczne

Liczba biegunów
5
Liczba styków
5
Liczba torów stykowych
1
Napięcie znamionowe
320 V
Odstępy między stykami
5.08 mm
Odstępy między złączami
5.08 mm
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 2.5 mm2
Prąd znamionowy In
12 A
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
4 kV
Materiał obudowy
Inne
Rodzaj połączenia elektrycznego
Połączenie zaciskane
Materiał elementu izolacyjnego
Poliamid (PA)
Rodzaj styku
Gniazdo
Kolor obudowy
Czarny
Rodzaj podłączanego kabla
Kabel okrągły
Typ ochronnika przepięciowego
III
Kąt wtyk/złącze
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Materiał pokrycia styków
Cyna
Stopień zanieczyszczenia
2
Rodzaj połączenia
Inne

Pliki do pobrania

Certyfikat RoHS
Format: pdf
Pobierz
Program komputerowy
Format: pdf
Pobierz

Produkty powiązane i akcesoria

CRIMPFOX MT 2,5 Szczypce zaciskowe

Opis produktu

Praska zaciskowa, średnica min.: 0,5 mm², średnica maks.: 2,5 mm², zaprasowanie: B-Crimp, czarny

Dane techniczne

Długość
270 mm
Przekrój
0.5 - 2.5 mm²
Z wymiennymi wkładkami (matrycami)
Nie
Z automatycznym powrotem
Nie
Odpowiednie do
Różne zastosowania
Konstrukcja/napęd
Inne
Kształt zacisku/praski
Inne
Z zapadką (do urządzeń mechanicznych)
Tak
Porównaj
1204038
CRIMPFOX MT 2,5 Szczypce zaciskowe
Szybki podgląd: Opis i parametry
więcej
MSTBC-MT 0,2-0,5 BAND Styk zaciskany

Opis produktu

Modułowy styk żeński, po zaciśnięciu przewodu wsuwany jest w obudowę wtyku MSTBC; do przewodów od 0,2 - 0,5 mm²

Dane techniczne

Długość odizolowania
3 mm
Maksymalny prąd pracy styku
6 A
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 0.5 mm²
Rodzaj połączenia elektrycznego
Inne
Rodzaj styku
Gniazdo
Powłoka obudowy
Cynowanie
Materiał styków
Inny stop miedziowy
Stopień zanieczyszczenia
2
Materiał pokrycia styków
Cyna
Porównaj
1879544
MSTBC-MT 0,2-0,5 BAND Styk zaciskany
Szybki podgląd: Opis i parametry
więcej
MSTBC-MT 0,5-1,0 BA Styk zaciskany

Opis produktu

Modułowy styk żeński, po zaciśnięciu przewodu wsuwany jest do obudowy wtyku MSTBC, do przewodów 0,5 - 1,0 mm², styk taśmowy

Dane techniczne

Długość odizolowania
3.5 mm
Maksymalny prąd pracy styku
12 A
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 1 mm²
Rodzaj połączenia elektrycznego
Inne
Rodzaj styku
Gniazdo
Powłoka obudowy
Cynowanie
Materiał styków
Inny stop miedziowy
Stopień zanieczyszczenia
2
Materiał pokrycia styków
Cyna
Porównaj
3190645
MSTBC-MT 0,5-1,0 BA Styk zaciskany
Szybki podgląd: Opis i parametry
więcej
MSTBC-MT 1,5-2,5 BA Styk zaciskany

Opis produktu

Modułowy styk żeński, po zaciśnięciu przewodu wsuwany jest do obudowy wtyku MSTBC, do przewodów 1,5 - 2,5 mm², styk taśmowy

Dane techniczne

Długość odizolowania
4 mm
Maksymalny prąd pracy styku
12 A
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
1.5 - 2.5 mm²
Rodzaj połączenia elektrycznego
Inne
Rodzaj styku
Gniazdo
Powłoka obudowy
Cynowanie
Materiał styków
Inny stop miedziowy
Stopień zanieczyszczenia
2
Materiał pokrycia styków
Cyna
Porównaj
3190658
MSTBC-MT 1,5-2,5 BA Styk zaciskany
Szybki podgląd: Opis i parametry
więcej
MSTBC-MT 0,2-0,5 Styk zaciskany

Opis produktu

Modułowy styk żeński, po zaciśnięciu przewodu wsuwany jest w obudowę wtyku MSTBC; do przewodów od 0,2 - 0,5 mm²

Dane techniczne

Długość odizolowania
3 mm
Maksymalny prąd pracy styku
6 A
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 0.5 mm²
Rodzaj połączenia elektrycznego
Inne
Rodzaj styku
Gniazdo
Powłoka obudowy
Cynowanie
Materiał styków
Inny stop miedziowy
Stopień zanieczyszczenia
2
Materiał pokrycia styków
Cyna
Porównaj
1879531
MSTBC-MT 0,2-0,5 Styk zaciskany
Szybki podgląd: Opis i parametry
więcej
MSTBC-MT 1,5-2,5 Styk zaciskany

Opis produktu

Modułowy styk żeński, po zaciśnięciu przewodu wsuwany jest do obudowy wtyku MSTBC, do przewodów 1,5 - 2,5 mm²

Dane techniczne

Długość odizolowania
4 mm
Maksymalny prąd pracy styku
12 A
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
1.5 - 2.5 mm²
Rodzaj połączenia elektrycznego
Inne
Rodzaj styku
Gniazdo
Materiał pokrycia styków
Cyna
Rodzaj opakowania
Inne
Materiał styków
Inny stop miedziowy
Porównaj
3190551
MSTBC-MT 1,5-2,5 Styk zaciskany
Szybki podgląd: Opis i parametry
więcej
MSTBC-MT 0,5-1,0 Styk żeński

Opis produktu

Modułowy styk żeński, po zaciśnięciu przewodu wsuwany jest do obudowy wtyku MSTBC, do przewodów 0,5 - 1,0 mm²

Dane techniczne

Długość odizolowania
3.5 mm
Maksymalny prąd pracy styku
12 A
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 1 mm²
Rodzaj połączenia elektrycznego
Inne
Rodzaj styku
Gniazdo
Materiał pokrycia styków
Cyna
Rodzaj opakowania
Inne
Materiał styków
Inny stop miedziowy
Porównaj
3190564
MSTBC-MT 0,5-1,0 Styk żeński
Szybki podgląd: Opis i parametry
więcej
