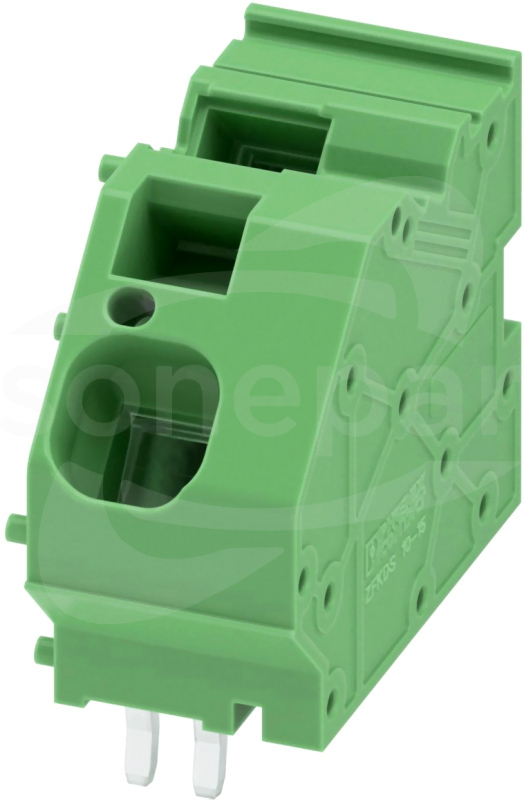

Zacisk płytki drukowanej nie wtykowy, prąd znamionowy: 76 A, napięcie znamionowe (III/2): 1000 V, przekrój znamionowy: 10 mm², liczba potencjałów: 1, liczba rzędów: 1, liczba pinów na rząd: 1, rodzina produktów: ZFKDS(A) 10, raster: 15 mm, rodzaj przyłącza: Przyłącze sprężynowe, montaż: Lutowanie na fali, kierunek przyłączania przewód/płytka: 45 °, kolor: zielony, Układ pinów: Liniowe ustawienie kołków, Długość pinu [P]: 6,5 mm, liczba pinów lutowniczych na każdy potencjał: 4, rodzaj opakowania: zapakowany w karton. Produkt można łączyć rzędowo do różnej liczby biegunów!
Dane techniczne
Długość pinów
6.5 mm
Liczba poziomów
1
Liczba połączeń elektrycznych
1
Napięcie znamionowe
1000 V
Odstępy między złączami
15 mm
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 16 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 16 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 10 mm²
Przekrój przyłączanego przewodu wielożyłowego
16 - 16 mm²
Prąd znamionowy In
76 A
Wysokość
33.5 mm
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
8 kV
Średnica wtyku połączeniowego
2.2 mm
Sposób mocowania
Lutowanie
Materiał elementu izolacyjnego
Inne
Kolor obudowy
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
