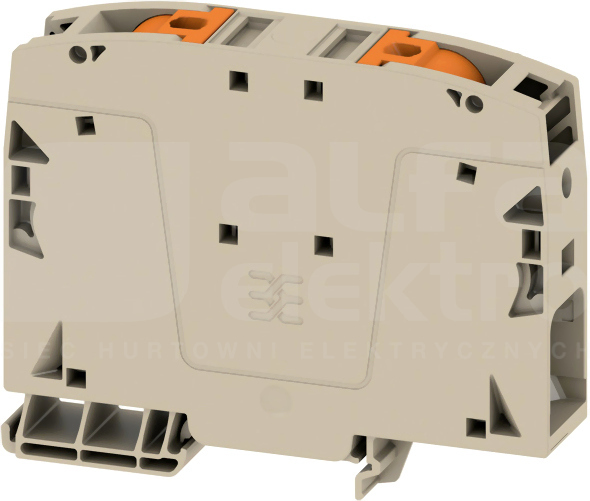

Blok zaciskowy służący do podłączenia lub łączenia przewodników ze stale zabezpieczonym kontaktem. Hartowana stal wytrzyma przeciążenia, miedź powlekana cyną zapewnia najlepsze przewodnictwo
Dane techniczne
Długość
101.5 mm
Głębokość
80.5 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
1000 V
Przekrój przyłączanego przewodu jednodrutowego
10 - 70 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
10 - 70 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
10 - 50 mm2
Przekrój przyłączanego przewodu wielożyłowego
10 - 70 mm2
Prąd znamionowy In
150 A
Szerokość
20 mm
Szerokość / rozmiar rastra
20 mm
Wysokość
101.5 mm
Wysokość przy najniższym sposobie montażu
80.5 mm
Zakres temperatur pracy
-60 - 130 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe
Kolor
Beżowy
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wewnętrzne piętra zmostkowane
Nie
Wymagana płytka zamykająca
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Do instalacji
Miedź
Rodzaj połączenia elektrycznego 2
Połączenie wtykowe
Pozycja połączenia
Z boku / boczny
Klasa palności materiału izolacyjnego zgodnie z UL94
V0
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
58 mm
Głębokość
36 mm
Szerokość
8 mm
Szerokość / rozmiar rastra
8 mm
Wysokość
58 mm
Wysokość przy najniższym sposobie montażu
36 mm
Kolor
Czarny
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
58 mm
Głębokość
36 mm
Szerokość
8 mm
Szerokość / rozmiar rastra
8 mm
Wysokość
58 mm
Wysokość przy najniższym sposobie montażu
36 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
52.6 mm
Głębokość
36.5 mm
Szerokość
6 mm
Szerokość / rozmiar rastra
6 mm
Wysokość
52.6 mm
Wysokość przy najniższym sposobie montażu
36.5 mm
Kolor
Czarny
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Rodzaj blokowania
Bezśrubowy
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
52.6 mm
Głębokość
36.5 mm
Szerokość
6 mm
Szerokość / rozmiar rastra
6 mm
Wysokość
52.6 mm
Wysokość przy najniższym sposobie montażu
36.5 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
52.6 mm
Głębokość
36.5 mm
Szerokość
6 mm
Szerokość / rozmiar rastra
6 mm
Wysokość
52.6 mm
Wysokość przy najniższym sposobie montażu
36.5 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Rodzaj blokowania
Bezśrubowy
Klasa palności materiału izolacyjnego zgodna z UL94
