ST 1,5 TWIN-PE Złącze sprężynowePHOENIX CONTACT

files/fotob/1833157.jpg.

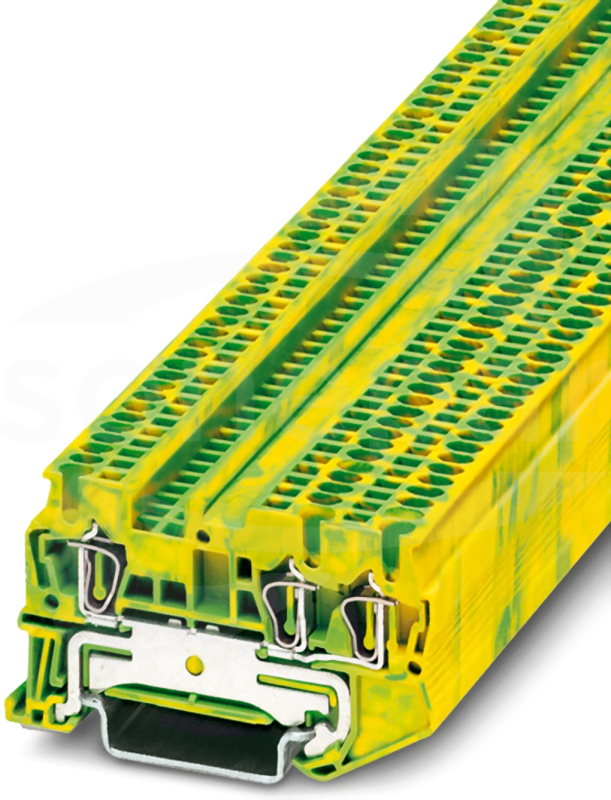

ST 1,5 TWIN-PE Złącze sprężynowe
Porównaj
Informacje podstawowe
Producent:
Produkty z serii:
Nr Katalogowy:
3031144
Kod EAN:
4017918186661
Symbol Sonepar:
P00405867
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Opis produktu

Zacisk przewodu ochronnego, ilość przyłączy: 3, rodzaj przyłącza: Przyłącze sprężynowe, Przekrój znamionowy: 1,5 mm², przekrój: 0,08 mm² - 1,5 mm², rodzaj montażu: NS 35/7,5, NS 35/15, kolor: zielono-żółty

Dane techniczne

Długość
60.5 mm
Głębokość
35.25 mm
Liczba poziomów
1
Liczba zacisków na poziom
3
Przekrój przyłączanego przewodu jednodrutowego
0.08 - 1.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.08 - 1.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.14 - 1.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.08 - 1.5 mm²
Szerokość
4.2 mm
Szerokość / rozmiar rastra
4.2 mm
Wysokość
60.5 mm
Wysokość przy najniższym sposobie montażu
36.5 mm
Zakres temperatur pracy
-60 - 110 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Zielono-żółty
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Funkcja PEN
Nie
Wymagana płytka zamykająca
Tak
Rodzaj połączenia elektrycznego 2
Zacisk klamrowy
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Pozycja połączenia
Z góry / u góry

Pliki do pobrania

Certyfikat RoHS
Format: pdf
Karta katalogowa
Format: pdf
