TB 70-PE I Złącze przewodu ochronnegoPHOENIX CONTACT

files/fotob/1835285.jpg.

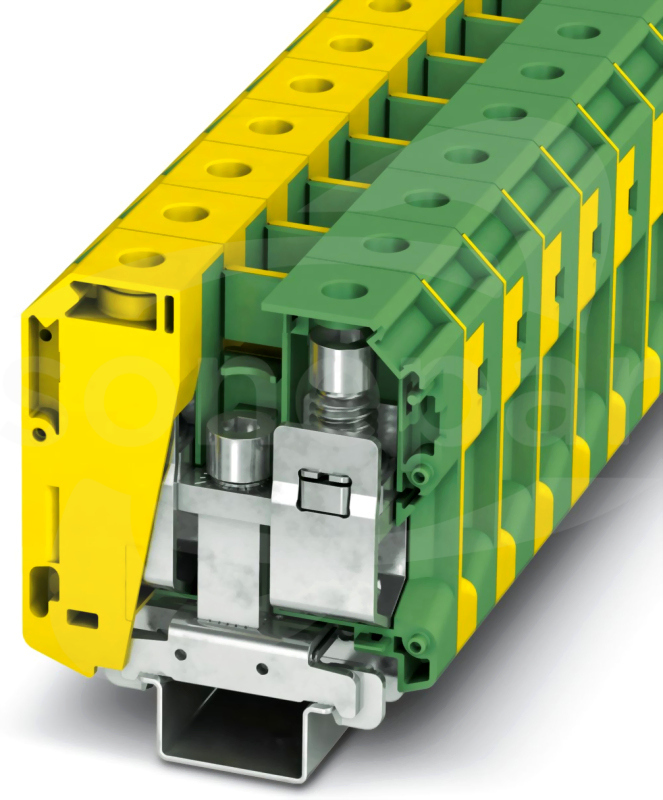

TB 70-PE I Złącze przewodu ochronnego
Porównaj
TB 70-PE I Złącze przewodu ochronnego
Informacje podstawowe
Producent:
PHOENIX CONTACT
Produkty z serii:
Nr Katalogowy:
3251207
Kod EAN:
4046356951135
Symbol Sonepar:
P10036228
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Złączka przewodu ochronnego, napięcie znamionowe: 1000 V, prąd znamionowy: 192 A, ilość przyłączy: 2, rodzaj przyłącza: Przyłącze śrubowe, Przekrój znamionowy: 70 mm², przekrój: 16 mm² - 95 mm², rodzaj mocowania: Nóżka PE ze śrubą mocującą, M6, rodzaj montażu: NS 35/7,5, NS 35/15, NS 32, kolor: zielono-żółty

Dane techniczne

Długość
70.5 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Przekrój przyłączanego przewodu jednodrutowego
16 - 95 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
25 - 70 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
16 - 70 mm²
Przekrój przyłączanego przewodu wielożyłowego
25 - 70 mm2
Szerokość
20.3 mm
Szerokość / rozmiar rastra
20.3 mm
Wysokość
70.5 mm
Wysokość przy najniższym sposobie montażu
87.5 mm
Zakres temperatur pracy
-60 - 110 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Zielono-żółty
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Funkcja PEN
Nie
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Wymagana płytka zamykająca
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0

Pliki do pobrania

Karta katalogowa
Format: ldt
Pobierz

Produkty powiązane i akcesoria

NS 35/15 CU Szyna DIN 35x15x2000

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 10 sztuk (20 m), analogiczna jak wg EN 60715, materiał: Miedź, niepowlekany, Profil standardowy, kolor: miedzianoczerwony

Dane techniczne

Długość
2000 mm
Grubość materiału
1.5 mm
Szerokość
35 mm
Wysokość
15 mm
Materiał
Miedź
Model
Profil specjalny
Zabezpieczenie powierzchni
Stan surowy
Wykończenie powierzchni
Stan surowy
Perforacja
Nie
Rodzaj otworu/wycięcia
Brak
Porównaj
1201895
NS 35/15 CU Szyna DIN 35x15x2000
Szybki podgląd: Opis i parametry
więcej
NS 35/15 AL. Szyna DIN 35x15x2000

Opis produktu

Szyna nośna, bez otworów, analogiczna jak wg EN 60715, materiał: Aluminium, niepowlekany, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1.5 mm
Szerokość
35 mm
Wysokość
15 mm
Materiał
Aluminium
Model
Profil specjalny
Zabezpieczenie powierzchni
Stan surowy
Wykończenie powierzchni
Stan surowy
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
1201756
NS 35/15 AL. Szyna DIN 35x15x2000
Szybki podgląd: Opis i parametry
więcej
NS 35/15 WH PERF Szyna DIN 35x15x2000

Opis produktu

Szyna DIN z otworami, Wariant opakowania po 25 sztuk (50 m), analogiczna jak wg EN 60715, materiał: Stal, ocynkowane, pasywowane na biało, Profil standardowy, kolor: biały

Dane techniczne

Długość
2000 mm
Grubość materiału
1.5 mm
Odległość między osiami otworów
25 mm
Szerokość
35 mm
Wysokość
15 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Podłużny
Perforacja
Tak
Porównaj
0806602
NS 35/15 WH PERF Szyna DIN 35x15x2000
Szybki podgląd: Opis i parametry
więcej
NS 35/15 Szyna DIN 35x15x2000

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 25 sztuk (50 m), analogiczna jak wg EN 60715, materiał: Stal, cynkowana, pasywowana grubowarstwowo, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1.5 mm
Szerokość
35 mm
Wysokość
15 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
1201714
NS 35/15 Szyna DIN 35x15x2000
Szybki podgląd: Opis i parametry
więcej
NS 35/15 Szyna DIN 35x15x2000 perforowana

Opis produktu

Szyna DIN z otworami, Wariant opakowania po 25 sztuk (50 m), analogiczna jak wg EN 60715, materiał: Stal, cynkowana, pasywowana grubowarstwowo, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1.5 mm
Odległość między osiami otworów
25 mm
Szerokość
35 mm
Wysokość
15 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Podłużny
Perforacja
Tak
Porównaj
1201730
NS 35/15 Szyna DIN 35x15x2000 perforowana
Szybki podgląd: Opis i parametry
więcej
NS 35/15 ZN PERF 2m Szyna DIN 35x15x2000

Opis produktu

Szyna DIN z otworami, Wariant opakowania po 25 sztuk (50 m), analogiczna jak wg EN 60715, materiał: Stal, ocynkowana, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1.5 mm
Odległość między osiami otworów
25 mm
Szerokość
35 mm
Wysokość
15 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Podłużny
Perforacja
Tak
Porównaj
1206599
NS 35/15 ZN PERF 2m Szyna DIN 35x15x2000
Szybki podgląd: Opis i parametry
więcej
NS 35/15 ZN 2m Szyna DIN 35x15x2000

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 25 sztuk (50 m), analogiczna jak wg EN 60715, materiał: Stal, ocynkowana, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1.5 mm
Szerokość
35 mm
Wysokość
15 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
1206586
NS 35/15 ZN 2m Szyna DIN 35x15x2000
Szybki podgląd: Opis i parametry
więcej

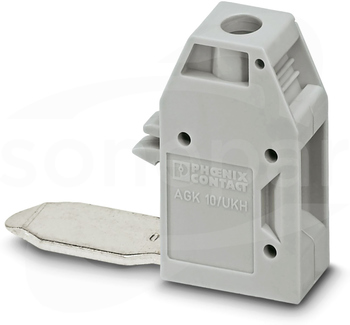

AGK 10-UKH 50 Zacisk odczepu

Opis produktu

Złączka odczepowa, napięcie znamionowe: 1000 V, prąd znamionowy: 57 A, ilość przyłączy: 1, rodzaj przyłącza: Przyłącze śrubowe, Przekrój znamionowy: 10 mm², przekrój: 0,5 mm² - 10 mm², kolor: szary

Dane techniczne

Całkowita liczba biegunów (bez zacisku uziemiającego)
1
Napięcie znamionowe
1000 V
Przekrój przewodu do podłączenia
10 - 10 mm²
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 10 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 10 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 6 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 4 mm²
Prąd znamionowy In
57 A
Szerokość
11.5 mm
Szerokość / rozmiar rastra
10.2 mm
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Zestawialne
Nie
Porównaj
3001763
AGK 10-UKH 50 Zacisk odczepu
Szybki podgląd: Opis i parametry
więcej
E/AL-NS35 10mm Wspornik końcowy

Opis produktu

Trzymacz końcowy, materiał: Aluminium, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: srebrny

Dane techniczne

Długość
59 mm
Głębokość
44 mm
Szerokość
10 mm
Szerokość / rozmiar rastra
10 mm
Wysokość
59 mm
Wysokość przy najniższym sposobie montażu
45.5 mm
Kolor
Inne
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Aluminium
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
Inne
Porównaj
1201662
E/AL-NS35 10mm Wspornik końcowy
Szybki podgląd: Opis i parametry
więcej

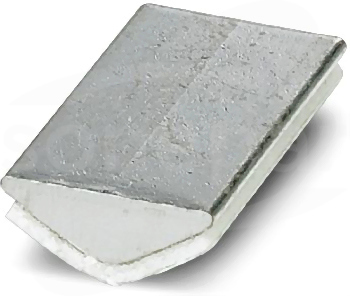

UKH 50 EP Wstawka

Opis produktu

Wstawka, kolor: srebrny
Porównaj
3009228
UKH 50 EP Wstawka
Szybki podgląd: Opis i parametry
więcej
NS 35/15 CAP Osłona szyny

Opis produktu

Zaślepka, materiał: PP, niepowlekany, rodzaj montażu: NS 35/15, kolor: szary

Dane techniczne

Długość
37.5 mm
Głębokość
16.5 mm
Szerokość
7 mm
Wysokość
16.5 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Odpowiednie do
Inne
Zabezpieczenie powierzchni
Stan surowy
Perforacja
Nie
Porównaj
1206573
NS 35/15 CAP Osłona szyny
Szybki podgląd: Opis i parametry
więcej
CLIP-PROJECT Advanced Program komputerowy

Opis produktu

Dostępne w kilku wersjach językowych oprogramowanie do komfortowego projektowania produktów Phoenix Contact na znormalizowanych szynach nośnych
Porównaj
5146040
CLIP-PROJECT Advanced Program komputerowy
Szybki podgląd: Opis i parametry
więcej
CLIP-PROJECT Professenional Program komputerowy

Opis produktu

Dostępne w kilku wersjach językowych oprogramowanie do projektowania listew ze złączkami. Jeden moduł umożliwia profesjonalne opisywanie oznaczników i etykiet złączek, żył, przewodów i urządzeń
Porównaj
5146053
CLIP-PROJECT Professenional Program komputerowy
Szybki podgląd: Opis i parametry
więcej
