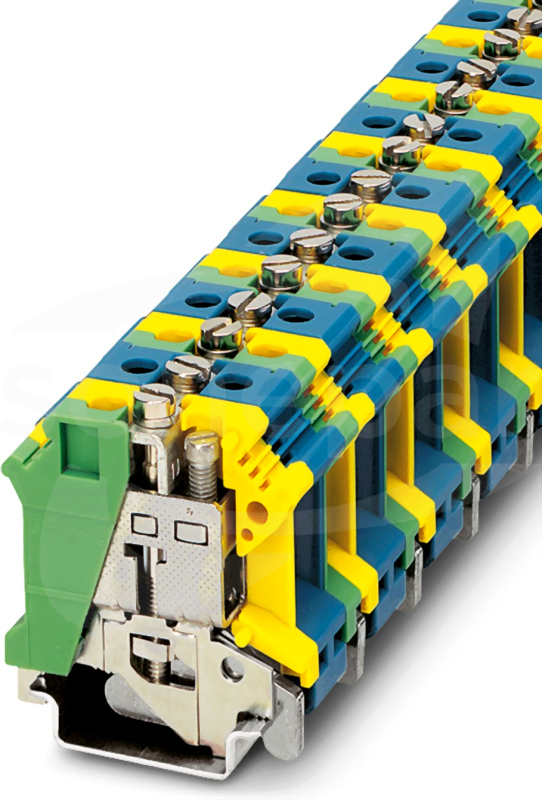

UIK 16-PE/N Złącze instalacyjnePHOENIX CONTACT

files/fotob/1832826.jpg.
UIK 16-PE/N Złącze instalacyjne
Porównaj
Informacje podstawowe
Producent:
Produkty z serii:
Nr Katalogowy:
3006234
Kod EAN:
4017918091453
Symbol Sonepar:
P00333885
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Opis produktu

Złącze instalacyjne do przewodów ochronnych, zielono-żółte, Złączki śrubowe, przekrój: 2,5 mm² - 25 mm², AWG: 12 - 4, szerokość: 24 mm, kolor: zielono-żółto-niebieski, rodzaj montażu: NS 35/7,5, NS 35/15, NS 32

Dane techniczne

Długość
42.5 mm
Liczba potencjałów
1
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
400 V
Przekrój przyłączanego przewodu jednodrutowego
2.5 - 25 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
4 - 16 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
1.5 - 16 mm2
Przekrój przyłączanego przewodu wielożyłowego
4 - 16 mm2
Prąd znamionowy In
101 A
Szerokość / rozmiar rastra
24 mm
Wysokość przy najniższym sposobie montażu
47 mm
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Funkcja PEN
Tak
Funkcja N
Nie
Funkcja PE
Tak
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Wymagana płytka zamykająca
Nie
Z rozłącznikiem testowym
Nie
Pozycja połączenia
Z boku / boczny
Z rozłącznikiem ślizgowym N
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Kolor podstawowy
Inne

Pliki do pobrania

Certyfikat RoHS
Format: pdf
Karta katalogowa
Format: pdf

Produkty powiązane i akcesoria

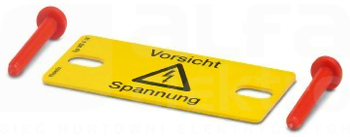

WS 5-12 Etykieta ostrzegawcza

Opis produktu

Etykieta ostrzegawcza, Płyta, żółty/czarny, opisany: Błyskawica i wskazówka ostrzegawcza po angielsku, rodzaj montażu: wtykanie, do styków o szerokości: 12 mm, Ilość pojedynczych tabliczek: 1

Dane techniczne

Rozstaw (rozmiar rastra)
12 mm
Szerokość
56 mm
Wysokość
26 mm
Z symbolem ostrzegawczym/informacyjnym
Tak
Z napisem ostrzegawczym/informacyjnym
Tak
Kolor
Inne
Materiał
Tworzywo sztuczne
Sposób montażu
Inne
Model
Inne
Bezhalogenowe
Nie
Mocowanie samoprzylepne
Tak
Znaczenie nadruku
Inne
Symbol
Inne
Porównaj
805315
WS 5-12 Etykieta ostrzegawcza
Szybki podgląd: Opis i parametry

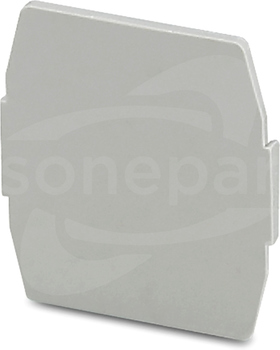

TS-K Podkładka izolacyjna

Opis produktu

Przegroda, głębokość: 22 mm, szerokość: 0,5 mm, wysokość: 22 mm, kolor: szary

Dane techniczne

Grubość
1 mm
Ścianka końcowa
Nie
Przegroda
Tak
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
1302215
TS-K Podkładka izolacyjna
Szybki podgląd: Opis i parametry
NS 35/7,5 CAP Osłona szyny

Opis produktu

Zaślepka, materiał: PP, niepowlekany, kolor: szary

Dane techniczne

Długość
37.5 mm
Głębokość
9 mm
Szerokość
7 mm
Szerokość / rozmiar rastra
7 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Odpowiednie do
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
HB
Rodzaj blokowania
Bezśrubowy
Porównaj
1206560
NS 35/7,5 CAP Osłona szyny
Szybki podgląd: Opis i parametry
NS 35/15 CAP Osłona szyny

Opis produktu

Zaślepka, materiał: PP, niepowlekany, rodzaj montażu: NS 35/15, kolor: szary

Dane techniczne

Długość
37.5 mm
Głębokość
16.5 mm
Szerokość
7 mm
Wysokość
16.5 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Odpowiednie do
Inne
Zabezpieczenie powierzchni
Stan surowy
Perforacja
Nie
Porównaj
1206573
NS 35/15 CAP Osłona szyny
Szybki podgląd: Opis i parametry
ZB 12:UNPRINTED Oznacznik

Opis produktu

Pasek oznaczników typu zack, pasek, biały, nieopisane, opisywany przy pomocy: PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 12,2 mm, Ilość pojedynczych tabliczek: 5, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 12,15 mm

Dane techniczne

Rozstaw (rozmiar rastra)
12.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0812120
ZB 12:UNPRINTED Oznacznik
Szybki podgląd: Opis i parametry

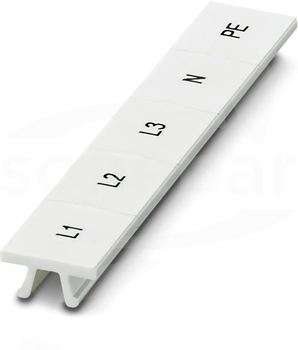

ZB 12 LGS:L1-N,PE Oznacznik

Opis produktu

Pasek oznaczników typu zack, pasek, biały, opisany, zadrukowane wzdłuż: L1, L2, L3, N, PE, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 12,2 mm, Ilość pojedynczych tabliczek: 5, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 12,15 mm

Dane techniczne

Rozstaw (rozmiar rastra)
12.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0812146
ZB 12 LGS:L1-N,PE Oznacznik
Szybki podgląd: Opis i parametry
E/UK Wspornik szyn nośnych

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary

Dane techniczne

Długość
50.5 mm
Głębokość
35.3 mm
Szerokość
9.5 mm
Szerokość / rozmiar rastra
9.5 mm
Wysokość
50.5 mm
Wysokość przy najniższym sposobie montażu
36.8 mm
Kolor
Szary
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Porównaj
1201442
E/UK Wspornik szyn nośnych
Szybki podgląd: Opis i parametry
E/UK1 Wspornik końcowy

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, NS 32, kolor: szary

Dane techniczne

Długość
55.5 mm
Głębokość
50 mm
Szerokość
10 mm
Szerokość / rozmiar rastra
10 mm
Wysokość
55.5 mm
Wysokość przy najniższym sposobie montażu
51.5 mm
Kolor
Szary
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Rodzaj blokowania
Przykręcanie
Porównaj
1201413
E/UK1 Wspornik końcowy
Szybki podgląd: Opis i parametry
ZB 12 CUS Oznacznik

Opis produktu

Pasek oznaczników typu zack, możliwość zamówienia: po pętli, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 12,2 mm, Ilość pojedynczych tabliczek: 5, wysokość pola tekstowego: 12,15 mm, szerokość pola tekstowego:...

Dane techniczne

Rozstaw (rozmiar rastra)
12.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0824942
ZB 12 CUS Oznacznik
Szybki podgląd: Opis i parametry

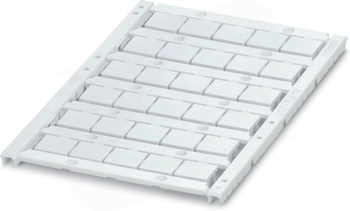

UCT-TM 12 Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, Mata, biały, nieopisane, opisywany przy pomocy: BLUEMARK E.CARD, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME 2.0, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, TOPMARK NEO, TOPMARK LASER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości:...

Dane techniczne

Rozstaw (rozmiar rastra)
12 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0829144
UCT-TM 12 Mata oznacznikowa
Szybki podgląd: Opis i parametry

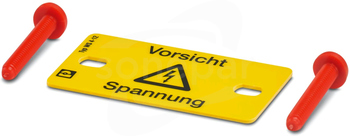

WS 4-12 Tabliczka ostrzegawcza

Opis produktu

Etykieta ostrzegawcza, Płyta, żółty/czarny, opisany: Błyskawica i wskazówka ostrzegawcza po angielsku, rodzaj montażu: wtykanie, do styków o szerokości: 12 mm, Ilość pojedynczych tabliczek: 1

Dane techniczne

Rozstaw (rozmiar rastra)
12 mm
Szerokość
48 mm
Wysokość
26 mm
Z symbolem ostrzegawczym/informacyjnym
Tak
Z napisem ostrzegawczym/informacyjnym
Tak
Kolor
Inne
Materiał
Tworzywo sztuczne
Sposób montażu
Inne
Model
Inne
Bezhalogenowe
Nie
Mocowanie samoprzylepne
Tak
Znaczenie nadruku
Inne
Symbol
Inne
Porównaj
0805328
WS 4-12 Tabliczka ostrzegawcza
Szybki podgląd: Opis i parametry
UC-TM 12 Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, Mata, biały, nieopisane, opisywany przy pomocy: BLUEMARK E.CARD, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 12 mm, Ilość pojedynczych tabliczek: 40, wysokość pola tekstowego: 10,5...

Dane techniczne

Rozstaw (rozmiar rastra)
12 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0819194
UC-TM 12 Mata oznacznikowa
Szybki podgląd: Opis i parametry
UCT-TM 12 CUS Mata oznacznikowa wg.opisu

Opis produktu

Oznacznik do zacisków, możliwość zamówienia: matami, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 12 mm, Ilość pojedynczych tabliczek: 30, wysokość pola tekstowego: 9,6 mm, szerokość pola tekstowego: 10,8 mm

Dane techniczne

Rozstaw (rozmiar rastra)
12 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0829630
UCT-TM 12 CUS Mata oznacznikowa wg.opisu
Szybki podgląd: Opis i parametry
NS 35/7,5 ZN UNPERF Szyna DIN 35x7,5x2000

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, ocynkowana, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
1206434
NS 35/7,5 ZN UNPERF Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
UC-TM 12 CUS Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, możliwość zamówienia: matami, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 12 mm, Ilość pojedynczych tabliczek: 40, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 11,45 mm

Dane techniczne

Rozstaw (rozmiar rastra)
12 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0824613
UC-TM 12 CUS Mata oznacznikowa
Szybki podgląd: Opis i parametry
NS 35/7,5 ZN PERF Szyna DIN 35x7,5x2000

Opis produktu

Szyna DIN z otworami, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, ocynkowana, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Odległość między osiami otworów
25 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Podłużny
Perforacja
Tak
Porównaj
1206421
NS 35/7,5 ZN PERF Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
NS 35/7,5 Szyna DIN 35x7,5x2000

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, cynkowana, pasywowana grubowarstwowo, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
0801681
NS 35/7,5 Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
NS 35/7,5 WH UNPERF 2000MM-VPE 10 Szyna Nośna bez otworów

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 10 sztuk (20 m), wg EN 60715, materiał: Stal, ocynkowane, pasywowane na biało, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
1204122
NS 35/7,5 WH UNPERF 2000MM-VPE 10 Szyna Nośna bez otworów
Szybki podgląd: Opis i parametry
NS 35/7,5 Szyna DIN 35x7,5x2000

Opis produktu

Szyna DIN z otworami, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, cynkowana, pasywowana grubowarstwowo, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Odległość między osiami otworów
25 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Podłużny
Perforacja
Tak
Porównaj
0801733
NS 35/7,5 Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
NS 35/7,5 WH Szyna DIN 35x7,5x2000

Opis produktu

Szyna DIN z otworami, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, ocynkowane, pasywowane na biało, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Odległość między osiami otworów
25 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Podłużny
Perforacja
Tak
Porównaj
1204119
NS 35/7,5 WH Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
Ustawienia

Szanujemy Twoją prywatność. Możesz zmienić ustawienia cookies lub zaakceptować je wszystkie. W dowolnym momencie możesz dokonać zmiany swoich ustawień.

Niezbędne pliki cookies służą do prawidłowego funkcjonowania strony internetowej i umożliwiają Ci komfortowe korzystanie z oferowanych przez nas usług.

Pliki cookies odpowiadają na podejmowane przez Ciebie działania w celu m.in. dostosowania Twoich ustawień preferencji prywatności, logowania czy wypełniania formularzy. Dzięki plikom cookies strona, z której korzystasz, może działać bez zakłóceń.

Więcej

Tego typu pliki cookies umożliwiają stronie internetowej zapamiętanie wprowadzonych przez Ciebie ustawień oraz personalizację określonych funkcjonalności czy prezentowanych treści.

Dzięki tym plikom cookies możemy zapewnić Ci większy komfort korzystania z funkcjonalności naszej strony poprzez dopasowanie jej do Twoich indywidualnych preferencji. Wyrażenie zgody na funkcjonalne i personalizacyjne pliki cookies gwarantuje dostępność większej ilości funkcji na stronie.

Więcej

Analityczne pliki cookies pomagają nam rozwijać się i dostosowywać do Twoich potrzeb.

Cookies analityczne pozwalają na uzyskanie informacji w zakresie wykorzystywania witryny internetowej, miejsca oraz częstotliwości, z jaką odwiedzane są nasze serwisy www. Dane pozwalają nam na ocenę naszych serwisów internetowych pod względem ich popularności wśród użytkowników. Zgromadzone informacje są przetwarzane w formie zanonimizowanej. Wyrażenie zgody na analityczne pliki cookies gwarantuje dostępność wszystkich funkcjonalności.

Więcej

Dzięki reklamowym plikom cookies prezentujemy Ci najciekawsze informacje i aktualności na stronach naszych partnerów.

Promocyjne pliki cookies służą do prezentowania Ci naszych komunikatów na podstawie analizy Twoich upodobań oraz Twoich zwyczajów dotyczących przeglądanej witryny internetowej. Treści promocyjne mogą pojawić się na stronach podmiotów trzecich lub firm będących naszymi partnerami oraz innych dostawców usług. Firmy te działają w charakterze pośredników prezentujących nasze treści w postaci wiadomości, ofert, komunikatów mediów społecznościowych.

Więcej
Akademia Sonepar
