UKH 70/4x10-PE Zacisk przewodu ochronnegoPHOENIX CONTACT

files/fotob/1837598.jpg.

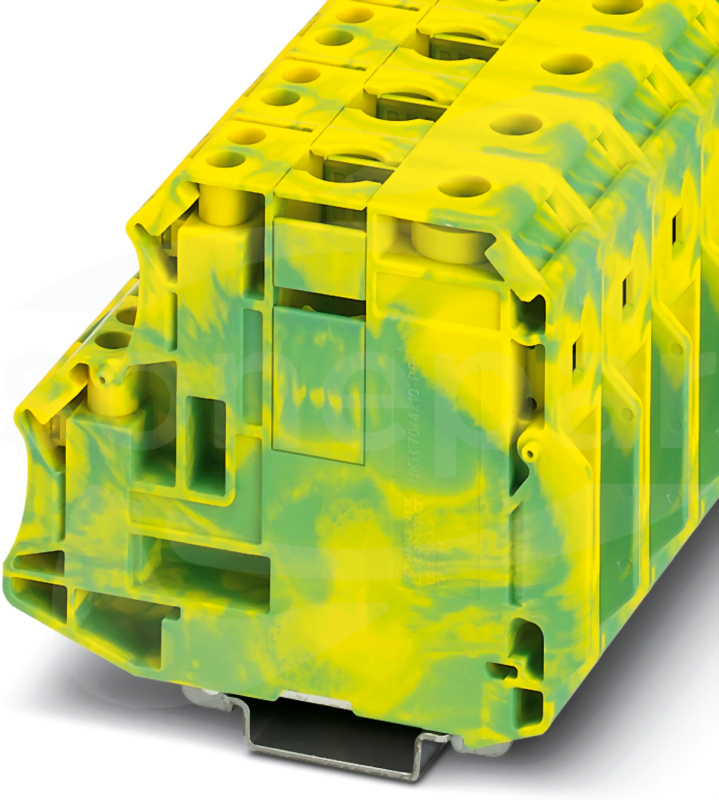

UKH 70/4x10-PE Zacisk przewodu ochronnego
Porównaj
Informacje podstawowe
Producent:
Produkty z serii:
Nr Katalogowy:
3213144
Kod EAN:
4046356817844
Symbol Sonepar:
P01271107
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Opis produktu

Zacisk przewodu ochronnego, ilość przyłączy: 5, liczba biegunów: 1, rodzaj przyłącza: Przyłącze śrubowe, Przekrój znamionowy: 70 mm², przekrój: 16 mm² - 95 mm², rodzaj przyłącza: Przyłącze śrubowe, przekrój: 1,5 mm² - 16 mm², rodzaj mocowania: Nóżka PE ze śrubą mocującą, M6, rodzaj montażu: NS 35/7,5, NS 35/15, NS 35/15-2,3, NS 32, kolor: zielono-żółty

Dane techniczne

Długość
88.5 mm
Głębokość
79.4 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Przekrój przyłączanego przewodu jednodrutowego
16 - 95 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
25 - 70 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
16 - 70 mm²
Przekrój przyłączanego przewodu wielożyłowego
25 - 70 mm²
Szerokość
20.3 mm
Szerokość / rozmiar rastra
20.3 mm
Wysokość
88.5 mm
Wysokość przy najniższym sposobie montażu
79.4 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Zielono-żółty
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Funkcja PEN
Nie
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Wymagana płytka zamykająca
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0

Pliki do pobrania

Karta katalogowa
Format: pdf
