UKH 95-PE/N Złącze uniwersalnePHOENIX CONTACT

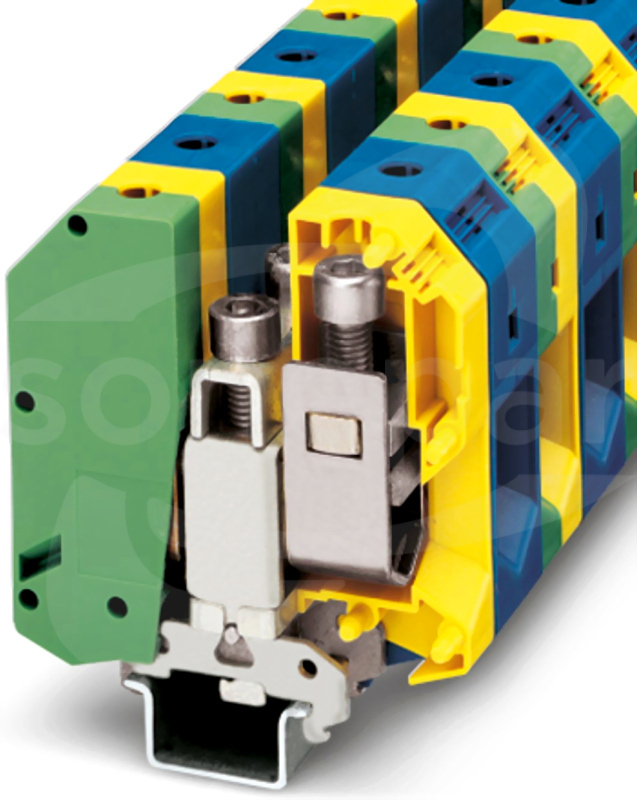

files/fotob/1832089.jpg.
UKH 95-PE/N Złącze uniwersalne
Porównaj
Informacje podstawowe
Producent:
PHOENIX CONTACT
Produkty z serii:
Nr Katalogowy:
3009176
Kod EAN:
4017918091705
Symbol Sonepar:
P00255746
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Złącze instalacyjne do przewodów ochronnych, Śruby z łbem o gnieździe sześciokątnym, Blok PE/N, składający się z zielono-żółtej złączki przewodu ochronnego i niebieskiej złączki szynowej z mostkiem, napięcie znamionowe: 1000 V, prąd znamionowy: 232 A, Przyłącze śrubowe, Przekrój znamionowy: 95 mm², przekrój: 25 mm² - 95 mm², rodzaj montażu: NS 35/7,5, NS 35/15, NS 32, kolor: zielono-żółty

Dane techniczne

Długość
83 mm
Głębokość
89.9 mm
Liczba potencjałów
1
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
1000 V
Przekrój przyłączanego przewodu jednodrutowego
25 - 95 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
35 - 95 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
35 - 95 mm²
Przekrój przyłączanego przewodu wielożyłowego
35 - 95 mm²
Prąd znamionowy In
232 A
Szerokość
50.1 mm
Szerokość / rozmiar rastra
50 mm
Wysokość
88.623 mm
Wysokość przy najniższym sposobie montażu
99 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Zielono-żółty
Sposób montażu
Inne
Materiał elementu izolacyjnego
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Funkcja N
Nie
Pozycja połączenia
Z boku / boczny
Funkcja PE
Tak
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Wymagana płytka zamykająca
Nie
Z rozłącznikiem testowym
Nie
Funkcja PEN
Tak
Z rozłącznikiem ślizgowym N
Nie
Kolor podstawowy
Inne

Pliki do pobrania

Certyfikat RoHS
Format: pdf
Pobierz
Karta katalogowa
Format: pdf
Pobierz
