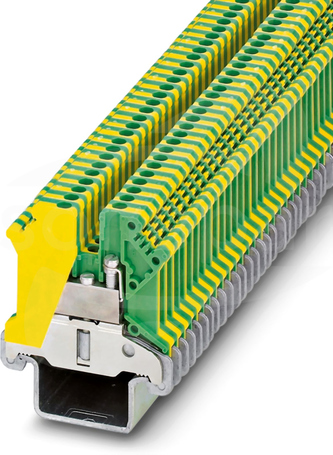

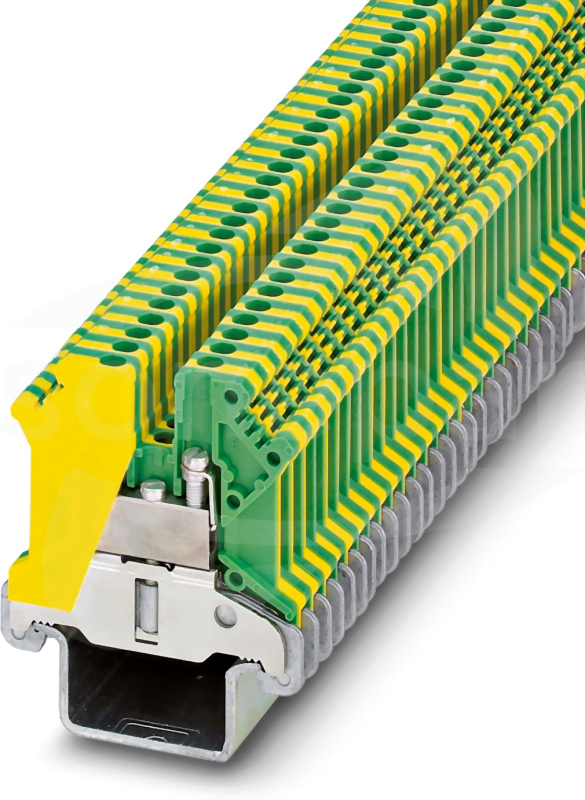

Zacisk przewodu ochronnego, Przy dołączaniu do przepustowych złączy tego samego kształtu, w przypadku napięć izolacji > 690 V należy użyć pokrywy, ilość przyłączy: 2, liczba biegunów: 1, rodzaj przyłącza: Przyłącze śrubowe, przekrój: 0,2 mm² - 4 mm², rodzaj mocowania: Nóżka PE ze śrubą mocującą, M2,5, rodzaj montażu: NS 35/15-2,3, kolor: zielono-żółty
Dane techniczne
Długość
42.5 mm
Głębokość
44.084 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 4 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 1.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 2.5 mm²
Szerokość
5.2 mm
Szerokość / rozmiar rastra
5.2 mm
Wysokość
42.5 mm
Wysokość przy najniższym sposobie montażu
47 mm
Zakres temperatur pracy
-60 - 110 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Zielono-żółty
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Wymagana płytka zamykająca
Nie
Pozycja połączenia
Z boku / boczny
Klasa palności materiału izolacyjnego zgodna z UL94

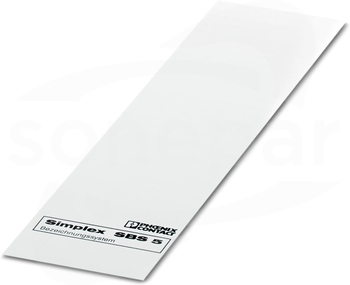

Karta oznaczników, Karta, biały, nieopisane, opisywany przy pomocy: CMS-P1-PLOTTER, perforowany, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, zatrzaskiwanie na płaskie wpusty na tabliczki, do styków o szerokości: 5 mm, wielkość pola opisowego: 6 × 5,1 mm
Pasek oznaczników typu zack, pasek, biały, nieopisane, opisywany przy pomocy: PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 5,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 5,1 mm
Pasek oznaczników typu zack, pasek, biały, opisany, wzdłuż: L1, L2, L3, N, PE, L1, L2, L3, N, PE, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 5,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 5,15 mm
Pasek oznaczników typu zack, możliwość zamówienia: po pętli, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 5,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego:...
Oznacznik do zacisków, Mata, biały, nieopisane, opisywany przy pomocy: BLUEMARK E.CARD, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 5,2 mm, Ilość pojedynczych tabliczek: 96, wysokość pola tekstowego:...
Oznacznik do zacisków, możliwość zamówienia: matami, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 5,2 mm, Ilość pojedynczych tabliczek: 72, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 4,6 mm
Oznacznik do zacisków, możliwość zamówienia: matami, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 5,2 mm, Ilość pojedynczych tabliczek: 96, wysokość pola tekstowego: 4,6 mm, szerokość pola tekstowego: 10,5 mm
Szyna nośna, bez otworów, Wariant opakowania po 10 sztuk (20 m), wg EN 60715, materiał: Stal, cynkowana, pasywowana grubowarstwowo, Profil standardowy 2,3 mm, kolor: srebrny
