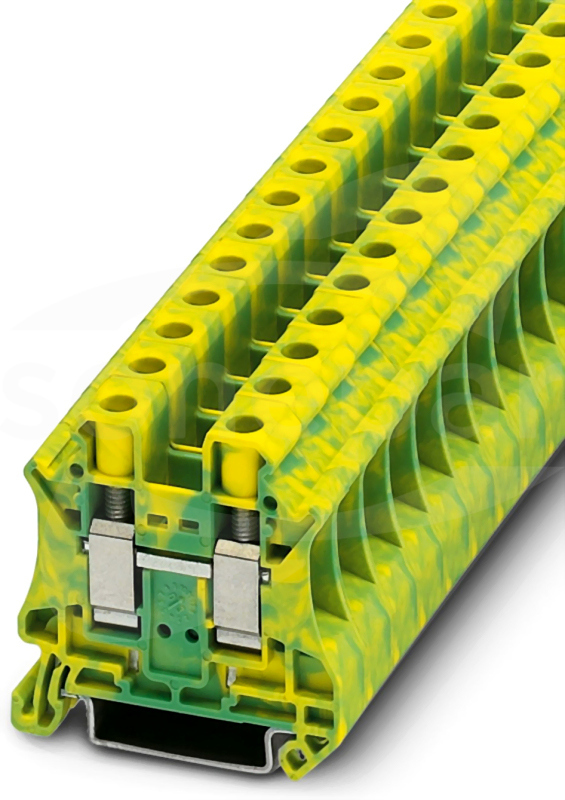

UT 10 PE Złącze uniwersalnePHOENIX CONTACT

files/fotob/1832688.jpg.
UT 10 PE Złącze uniwersalne
Porównaj
Informacje podstawowe
Producent:
Produkty z serii:
Nr Katalogowy:
3044173
Kod EAN:
4017918960452
Symbol Sonepar:
P00312214
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Dostępny

Opis produktu

Zacisk przewodu ochronnego, ilość przyłączy: 2, rodzaj przyłącza: Przyłącze śrubowe, Przekrój znamionowy: 10 mm², przekrój: 0,5 mm² - 16 mm², rodzaj montażu: NS 35/7,5, NS 35/15, kolor: zielono-żółty

Dane techniczne

Długość
47.7 mm
Głębokość
46.9 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 16 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 16 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 10 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 16 mm²
Szerokość
10.2 mm
Szerokość / rozmiar rastra
10.2 mm
Wysokość
47.7 mm
Wysokość przy najniższym sposobie montażu
46.9 mm
Zakres temperatur pracy
-60 - 110 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Zielono-żółty
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Wymagana płytka zamykająca
Tak
Funkcja PEN
Nie
Pozycja połączenia
Z boku / boczny
Klasa palności materiału izolacyjnego zgodna z UL94
V0

Pliki do pobrania

Certyfikat RoHS
Format: pdf
Karta katalogowa
Format: pdf

Produkty powiązane i akcesoria

NS 35/7,5 CAP Osłona szyny

Opis produktu

Zaślepka, materiał: PP, niepowlekany, kolor: szary

Dane techniczne

Długość
37.5 mm
Głębokość
9 mm
Szerokość
7 mm
Szerokość / rozmiar rastra
7 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Odpowiednie do
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
HB
Rodzaj blokowania
Bezśrubowy
Porównaj
1206560
NS 35/7,5 CAP Osłona szyny
Szybki podgląd: Opis i parametry
NS 35/15 CAP Osłona szyny

Opis produktu

Zaślepka, materiał: PP, niepowlekany, rodzaj montażu: NS 35/15, kolor: szary

Dane techniczne

Długość
37.5 mm
Głębokość
16.5 mm
Szerokość
7 mm
Wysokość
16.5 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Odpowiednie do
Inne
Zabezpieczenie powierzchni
Stan surowy
Perforacja
Nie
Porównaj
1206573
NS 35/15 CAP Osłona szyny
Szybki podgląd: Opis i parametry
D-UT 2,5/10 Pokrywa

Opis produktu

Płytka końcowa, głębokość: 39,8 mm, szerokość: 2,2 mm, wysokość: 47 mm, kolor: szary

Dane techniczne

Grubość
2.2 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
3047028
D-UT 2,5/10 Pokrywa
Szybki podgląd: Opis i parametry
ATP-UT Płytka separacyjna

Opis produktu

Płytka dzieląca, głębokość: 45,7 mm, szerokość: 2,2 mm, wysokość: 53,4 mm, kolor: szary

Dane techniczne

Grubość
2.2 mm
Ścianka końcowa
Nie
Przegroda
Tak
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
3047167
ATP-UT Płytka separacyjna
Szybki podgląd: Opis i parametry
ZB 10 Oznacznik nieopisany

Opis produktu

Pasek oznaczników typu zack, pasek, biały, nieopisane, opisywany przy pomocy: PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 10,15 mm

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
1053001
ZB 10 Oznacznik nieopisany
Szybki podgląd: Opis i parametry
ZB 10 LGS:L1-N,PE Oznacznik

Opis produktu

Oznacznik do zacisków, pasek, biały, opisany, opisywany przy pomocy: CMS-P1-PLOTTER, wzdłuż: L1, L2, L3, N, PE, L1, L2, L3, N, PE, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego:...

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
1053412
ZB 10 LGS:L1-N,PE Oznacznik
Szybki podgląd: Opis i parametry
ZB 10 LGS:U-N Oznacznik

Opis produktu

Oznacznik do zacisków, pasek, biały, opisany, opisywany przy pomocy: CMS-P1-PLOTTER, wzdłuż: U, V, W, N, GND, U, V, W, N, GND, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego:...

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
1053438
ZB 10 LGS:U-N Oznacznik
Szybki podgląd: Opis i parametry
FBS 2-10 Mostek 2-bieg.

Opis produktu

Mostek, raster: 10,2 mm, liczba biegunów: 2, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
2
Napięcie znamionowe
800 V
Prąd znamionowy In
50 A
Rozstaw (rozmiar rastra)
10.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3005947
FBS 2-10 Mostek 2-bieg.
Szybki podgląd: Opis i parametry

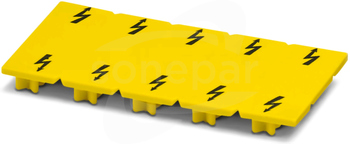

WS UT 10 Listwa zaciskowa

Opis produktu

Etykieta ostrzegawcza, Płyta, żółty/czarny, opisany: Błyskawica, rodzaj montażu: wtykanie, Ilość pojedynczych tabliczek: 1

Dane techniczne

Szerokość
10.15 mm
Wysokość
25.2 mm
Z symbolem ostrzegawczym/informacyjnym
Tak
Z napisem ostrzegawczym/informacyjnym
Tak
Kolor
Inne
Materiał
Tworzywo sztuczne
Sposób montażu
Inne
Model
Inne
Bezhalogenowe
Tak
Mocowanie samoprzylepne
Tak
Znaczenie nadruku
Inne
Symbol
Inne
Porównaj
3047361
WS UT 10 Listwa zaciskowa
Szybki podgląd: Opis i parametry

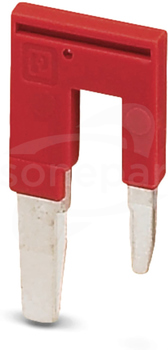

RB UT 10- (2,5/4) Mostek redukcyjny

Opis produktu

Mostek redukcyjny, raster: 10,2 mm, liczba biegunów: 2, długość: 29 mm, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
2
Rozstaw (rozmiar rastra)
10.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Złącze redukcyjne
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
3047060
RB UT 10- (2,5/4) Mostek redukcyjny
Szybki podgląd: Opis i parametry
RB UT 10-ST(2,5/4) Mostek redukcyjny

Opis produktu

Mostek redukcyjny, raster: 10,2 mm, liczba biegunów: 2, długość: 33 mm, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
2
Rozstaw (rozmiar rastra)
10.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Złącze redukcyjne
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
3047086
RB UT 10-ST(2,5/4) Mostek redukcyjny
Szybki podgląd: Opis i parametry
E/AL-NS35 10mm Wspornik końcowy

Opis produktu

Trzymacz końcowy, materiał: Aluminium, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: srebrny

Dane techniczne

Długość
59 mm
Głębokość
44 mm
Szerokość
10 mm
Szerokość / rozmiar rastra
10 mm
Wysokość
59 mm
Wysokość przy najniższym sposobie montażu
45.5 mm
Kolor
Inne
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Aluminium
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
Inne
Porównaj
1201662
E/AL-NS35 10mm Wspornik końcowy
Szybki podgląd: Opis i parametry
FBS 5-10 BU Mostek wtykany

Opis produktu

Mostek, raster: 10,2 mm, liczba biegunów: 5, kolor: niebieski

Dane techniczne

Liczba mostkowanych złączek
5
Prąd znamionowy In
57 A
Rozstaw (rozmiar rastra)
10.2 mm
Kolor
Niebieski
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
1040620
FBS 5-10 BU Mostek wtykany
Szybki podgląd: Opis i parametry
FBS 5-10 Mostek 5-bieg.

Opis produktu

Mostek, raster: 10,2 mm, liczba biegunów: 5, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
5
Prąd znamionowy In
57 A
Rozstaw (rozmiar rastra)
10.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3005948
FBS 5-10 Mostek 5-bieg.
Szybki podgląd: Opis i parametry
ZB 10 CUS Oznacznik wg.opisu

Opis produktu

Pasek oznaczników typu zack, możliwość zamówienia: po pętli, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego:...

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0824941
ZB 10 CUS Oznacznik wg.opisu
Szybki podgląd: Opis i parametry
UCT-TM 10 Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, Mata, biały, nieopisane, opisywany przy pomocy: BLUEMARK E.CARD, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME 2.0, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, TOPMARK NEO, TOPMARK LASER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości:...

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0829142
UCT-TM 10 Mata oznacznikowa
Szybki podgląd: Opis i parametry
UC-TM 10 Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, Mata, biały, nieopisane, opisywany przy pomocy: BLUEMARK E.CARD, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 48, wysokość pola tekstowego:...

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0818069
UC-TM 10 Mata oznacznikowa
Szybki podgląd: Opis i parametry
UCT-TM 10 CUS Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, możliwość zamówienia: matami, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 36, wysokość pola tekstowego: 9,6 mm, szerokość pola tekstowego: 8,9 mm

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0829623
UCT-TM 10 CUS Mata oznacznikowa
Szybki podgląd: Opis i parametry
SZS 1x4 Wkrętak elektrotechniczny

Opis produktu

Wkrętak

Dane techniczne

Ciężar
57.46 g
Długość całkowita
198 mm
Długość klingi
100 mm
Grubość trzpienia
1 mm
Rozmiar klucza (napęd sześciokątny)
0 mm
Szerokość trzpienia
4 mm
Średnica klingi
4 mm
Model
Prosty
Z izolacją
Nie
Wykonanie części chwytnej
Dwa komponenty
Antymagnetyczne
Nie
Materiał uchwytu
Inne
Ciągła klinga
Nie
Izolacja do 1000 V
Nie
Model precyzyjny
Tak
Chwytak śrub
Nie
Model nieiskrzący
Nie
Obrotowa końcówka uchwytu
Nie
Certyfikat VDE
Nie
Z zagiętym grotem
Nie
Porównaj
1205066
SZS 1x4 Wkrętak elektrotechniczny
Szybki podgląd: Opis i parametry
NS 35/7,5 ZN UNPERF Szyna DIN 35x7,5x2000

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, ocynkowana, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
1206434
NS 35/7,5 ZN UNPERF Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
Ustawienia

Szanujemy Twoją prywatność. Możesz zmienić ustawienia cookies lub zaakceptować je wszystkie. W dowolnym momencie możesz dokonać zmiany swoich ustawień.

Niezbędne pliki cookies służą do prawidłowego funkcjonowania strony internetowej i umożliwiają Ci komfortowe korzystanie z oferowanych przez nas usług.

Pliki cookies odpowiadają na podejmowane przez Ciebie działania w celu m.in. dostosowania Twoich ustawień preferencji prywatności, logowania czy wypełniania formularzy. Dzięki plikom cookies strona, z której korzystasz, może działać bez zakłóceń.

Więcej

Tego typu pliki cookies umożliwiają stronie internetowej zapamiętanie wprowadzonych przez Ciebie ustawień oraz personalizację określonych funkcjonalności czy prezentowanych treści.

Dzięki tym plikom cookies możemy zapewnić Ci większy komfort korzystania z funkcjonalności naszej strony poprzez dopasowanie jej do Twoich indywidualnych preferencji. Wyrażenie zgody na funkcjonalne i personalizacyjne pliki cookies gwarantuje dostępność większej ilości funkcji na stronie.

Więcej

Analityczne pliki cookies pomagają nam rozwijać się i dostosowywać do Twoich potrzeb.

Cookies analityczne pozwalają na uzyskanie informacji w zakresie wykorzystywania witryny internetowej, miejsca oraz częstotliwości, z jaką odwiedzane są nasze serwisy www. Dane pozwalają nam na ocenę naszych serwisów internetowych pod względem ich popularności wśród użytkowników. Zgromadzone informacje są przetwarzane w formie zanonimizowanej. Wyrażenie zgody na analityczne pliki cookies gwarantuje dostępność wszystkich funkcjonalności.

Więcej

Dzięki reklamowym plikom cookies prezentujemy Ci najciekawsze informacje i aktualności na stronach naszych partnerów.

Promocyjne pliki cookies służą do prezentowania Ci naszych komunikatów na podstawie analizy Twoich upodobań oraz Twoich zwyczajów dotyczących przeglądanej witryny internetowej. Treści promocyjne mogą pojawić się na stronach podmiotów trzecich lub firm będących naszymi partnerami oraz innych dostawców usług. Firmy te działają w charakterze pośredników prezentujących nasze treści w postaci wiadomości, ofert, komunikatów mediów społecznościowych.

Więcej
Akademia Sonepar
