UTMED 6-PE ZłączePHOENIX CONTACT

files/fotob/1836669.jpg.
UTMED 6-PE Złącze
Porównaj
Informacje podstawowe
Producent:
Produkty z serii:
Nr Katalogowy:
3047442
Kod EAN:
4046356291118
Symbol Sonepar:
P01151629
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Opis produktu

Zacisk przewodu ochronnego, ilość przyłączy: 2, rodzaj przyłącza: Przyłącze śrubowe, przekrój: 0,2 mm² - 10 mm², rodzaj montażu: NS 35/7,5, NS 35/15, kolor: zielono-żółty

Dane techniczne

Długość
100.8 mm
Głębokość
49.6 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 10 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 10 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 0.25 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 10 mm²
Szerokość
8.2 mm
Szerokość / rozmiar rastra
8.2 mm
Wysokość
100.8 mm
Wysokość przy najniższym sposobie montażu
49.6 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Zielono-żółty
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Wewnętrzne piętra zmostkowane
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Funkcja PEN
Nie
Wymagana płytka zamykająca
Tak

Pliki do pobrania

Certyfikat RoHS
Format: pdf
Karta katalogowa
Format: pdf

Produkty powiązane i akcesoria

NS 35/7,5 CAP Osłona szyny

Opis produktu

Zaślepka, materiał: PP, niepowlekany, kolor: szary

Dane techniczne

Długość
37.5 mm
Głębokość
9 mm
Szerokość
7 mm
Szerokość / rozmiar rastra
7 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Odpowiednie do
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
HB
Rodzaj blokowania
Bezśrubowy
Porównaj
1206560
NS 35/7,5 CAP Osłona szyny
Szybki podgląd: Opis i parametry
FBSR 2-8 Mostek wtykowy

Opis produktu

Mostek, raster: 8,2 mm, liczba biegunów: 2, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
2
Prąd znamionowy In
32 A
Rozstaw (rozmiar rastra)
8.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3033808
FBSR 2-8 Mostek wtykowy
Szybki podgląd: Opis i parametry
DP PS-8 Płytka dystansowa

Opis produktu

Płytka dystansowa, głębokość: 29 mm, szerokość: 8,2 mm, wysokość: 22,4 mm, liczba biegunów: 1, kolor: czerwone

Dane techniczne

Grubość
8.15 mm
Ścianka końcowa
Nie
Przegroda
Nie
Kolor
Czerwony
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
3036741
DP PS-8 Płytka dystansowa
Szybki podgląd: Opis i parametry
FBS 2-8 Mostek 2-bieg.

Opis produktu

Mostek, raster: 8,2 mm, liczba biegunów: 2, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
2
Napięcie znamionowe
800 V
Prąd znamionowy In
41 A
Rozstaw (rozmiar rastra)
8.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3030284
FBS 2-8 Mostek 2-bieg.
Szybki podgląd: Opis i parametry
FBS 2-8 BU niebieski Mostek 2-bieg.

Opis produktu

Mostek, raster: 8,2 mm, liczba biegunów: 2, kolor: niebieski

Dane techniczne

Liczba mostkowanych złączek
2
Prąd znamionowy In
41 A
Rozstaw (rozmiar rastra)
8.2 mm
Kolor
Niebieski
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3032567
FBS 2-8 BU niebieski Mostek 2-bieg.
Szybki podgląd: Opis i parametry
TS-UT 6-T/SP Płytka oddzielająca

Opis produktu

Przegroda, głębokość: 67,5 mm, szerokość: 1 mm, wysokość: 105,2 mm, kolor: szary

Dane techniczne

Grubość
1 mm
Ścianka końcowa
Nie
Przegroda
Tak
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
3072821
TS-UT 6-T/SP Płytka oddzielająca
Szybki podgląd: Opis i parametry
ZB 8 Oznacznik nieopisany

Opis produktu

Pasek oznaczników typu zack, pasek, biały, nieopisane, opisywany przy pomocy: PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 8,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 8,15 mm

Dane techniczne

Rozstaw (rozmiar rastra)
8.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
1052002
ZB 8 Oznacznik nieopisany
Szybki podgląd: Opis i parametry
FBSRH 2-8 Mostek wtykowy

Opis produktu

Wtyk zwierający, raster: 8,2 mm, liczba biegunów: 2, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
2
Prąd znamionowy In
32 A
Rozstaw (rozmiar rastra)
8.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3033802
FBSRH 2-8 Mostek wtykowy
Szybki podgląd: Opis i parametry
FBSR 3-8 Mostek wtykowy

Opis produktu

Mostek, raster: 8,2 mm, liczba biegunów: 3, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
3
Prąd znamionowy In
32 A
Rozstaw (rozmiar rastra)
8.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3001597
FBSR 3-8 Mostek wtykowy
Szybki podgląd: Opis i parametry
ZB 8 LGS:L1-N,PE Oznacznik

Opis produktu

Oznacznik do zacisków, pasek, biały, opisany, opisywany przy pomocy: CMS-P1-PLOTTER, wzdłuż: L1, L2, L3, N, PE, L1, L2, L3, N, PE, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 8,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego:...

Dane techniczne

Rozstaw (rozmiar rastra)
8.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
1052413
ZB 8 LGS:L1-N,PE Oznacznik
Szybki podgląd: Opis i parametry
FBS 3-8 Mostek 3-bieg.

Opis produktu

Mostek, raster: 8,2 mm, liczba biegunów: 3, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
3
Napięcie znamionowe
800 V
Prąd znamionowy In
41 A
Rozstaw (rozmiar rastra)
8.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3030297
FBS 3-8 Mostek 3-bieg.
Szybki podgląd: Opis i parametry
FBS 3-8 BU niebieski Mostek 3-bieg.

Opis produktu

Mostek, raster: 8,2 mm, liczba biegunów: 3, kolor: niebieski

Dane techniczne

Liczba mostkowanych złączek
3
Prąd znamionowy In
41 A
Rozstaw (rozmiar rastra)
8.2 mm
Kolor
Niebieski
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3032570
FBS 3-8 BU niebieski Mostek 3-bieg.
Szybki podgląd: Opis i parametry
D-UTME 6 Pokrywa

Opis produktu

Płytka końcowa, głębokość: 49,6 mm, szerokość: 2,2 mm, wysokość: 100,8 mm, kolor: szary

Dane techniczne

Grubość
2.2 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
3047426
D-UTME 6 Pokrywa
Szybki podgląd: Opis i parametry
CARRIER 35-8 Trzymacz końcowy

Opis produktu

Płytka dzieląca, z miejscem do schowania FBS...-8 i PAI 4-FIX, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary

Dane techniczne

Długość
99.8 mm
Grubość
8.2 mm
Głębokość
49.6 mm
Szerokość / rozmiar rastra
8.2 mm
Wysokość
99.8 mm
Wysokość przy najniższym sposobie montażu
49.6 mm
Ścianka końcowa
Nie
Przegroda
Nie
Kolor
Szary
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Rodzaj blokowania
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Porównaj
3034387
CARRIER 35-8 Trzymacz końcowy
Szybki podgląd: Opis i parametry

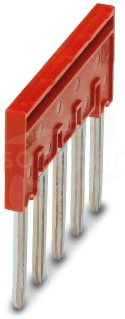

FBSR 5-8 Mostek

Opis produktu

Mostek, raster: 8,2 mm, liczba biegunów: 5, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
5
Prąd znamionowy In
32 A
Rozstaw (rozmiar rastra)
8.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3033809
FBSR 5-8 Mostek
Szybki podgląd: Opis i parametry
PAI-4-FIX GN Adapter testowy

Opis produktu

Adapter do testów, W stanie wetkniętym zabezpieczony przed niezamierzonym bezpośrednim dotykiem palca zgodnie z normą DIN EN 50274, do wtyków pomiarowych 4 mm i złączek szynowych z podziałką od 8,2 mm, liczba biegunów: 1, kolor: zielony

Dane techniczne

Liczba biegunów
1
Rozstaw (rozmiar rastra)
6 mm
Średnica noska
2.4 mm
Kolor
Zielony
Typ połączenia
Inne
Rodzaj połączenia elektrycznego
Połączenie wtykowe
Z przewodem połączeniowym
Nie
Zestawialne
Nie
Z mechanizmem ryglującym
Nie
Porównaj
3032758
PAI-4-FIX GN Adapter testowy
Szybki podgląd: Opis i parametry
PAI-4-FIX VT Adapter testowy

Opis produktu

Adapter do testów, W stanie wetkniętym zabezpieczony przed niezamierzonym bezpośrednim dotykiem palca zgodnie z normą DIN EN 50274, do wtyków pomiarowych 4 mm i złączek szynowych z podziałką od 8,2 mm, liczba biegunów: 1, kolor: fioletowy

Dane techniczne

Liczba biegunów
1
Rozstaw (rozmiar rastra)
6 mm
Średnica noska
2.4 mm
Kolor
Inne
Typ połączenia
Inne
Rodzaj połączenia elektrycznego
Połączenie wtykowe
Z przewodem połączeniowym
Nie
Zestawialne
Nie
Z mechanizmem ryglującym
Nie
Porównaj
3032761
PAI-4-FIX VT Adapter testowy
Szybki podgląd: Opis i parametry
PAI-4-FIX YE Adapter testowy

Opis produktu

Adapter do testów, W stanie wetkniętym zabezpieczony przed niezamierzonym bezpośrednim dotykiem palca zgodnie z normą DIN EN 50274, do wtyków pomiarowych 4 mm i złączek szynowych z podziałką od 8,2 mm, liczba biegunów: 1, kolor: żółty

Dane techniczne

Liczba biegunów
1
Rozstaw (rozmiar rastra)
6 mm
Średnica noska
2.4 mm
Kolor
Żółty
Typ połączenia
Inne
Rodzaj połączenia elektrycznego
Połączenie wtykowe
Z przewodem połączeniowym
Nie
Zestawialne
Nie
Z mechanizmem ryglującym
Nie
Porównaj
3032745
PAI-4-FIX YE Adapter testowy
Szybki podgląd: Opis i parametry
PAI-4-FIX GY Adapter testowy

Opis produktu

Adapter do testów, W stanie wetkniętym zabezpieczony przed niezamierzonym bezpośrednim dotykiem palca zgodnie z normą DIN EN 50274, do wtyków pomiarowych 4 mm i złączek szynowych z podziałką od 8,2 mm, liczba biegunów: 1, kolor: szary

Dane techniczne

Liczba biegunów
1
Rozstaw (rozmiar rastra)
6 mm
Średnica noska
2.4 mm
Kolor
Szary
Typ połączenia
Inne
Rodzaj połączenia elektrycznego
Połączenie wtykowe
Z przewodem połączeniowym
Nie
Zestawialne
Nie
Z mechanizmem ryglującym
Nie
Porównaj
3032790
PAI-4-FIX GY Adapter testowy
Szybki podgląd: Opis i parametry
PAI-4-FIX BU Adapter testowy

Opis produktu

Adapter do testów, W stanie wetkniętym zabezpieczony przed niezamierzonym bezpośrednim dotykiem palca zgodnie z normą DIN EN 50274, do wtyków pomiarowych 4 mm i złączek szynowych z podziałką od 8,2 mm, liczba biegunów: 1, kolor: niebieski

Dane techniczne

Liczba biegunów
1
Rozstaw (rozmiar rastra)
6 mm
Średnica noska
2.4 mm
Kolor
Niebieski
Typ połączenia
Inne
Rodzaj połączenia elektrycznego
Połączenie wtykowe
Z przewodem połączeniowym
Nie
Zestawialne
Nie
Z mechanizmem ryglującym
Nie
Porównaj
3032729
PAI-4-FIX BU Adapter testowy
Szybki podgląd: Opis i parametry
Ustawienia

Szanujemy Twoją prywatność. Możesz zmienić ustawienia cookies lub zaakceptować je wszystkie. W dowolnym momencie możesz dokonać zmiany swoich ustawień.

Niezbędne pliki cookies służą do prawidłowego funkcjonowania strony internetowej i umożliwiają Ci komfortowe korzystanie z oferowanych przez nas usług.

Pliki cookies odpowiadają na podejmowane przez Ciebie działania w celu m.in. dostosowania Twoich ustawień preferencji prywatności, logowania czy wypełniania formularzy. Dzięki plikom cookies strona, z której korzystasz, może działać bez zakłóceń.

Więcej

Tego typu pliki cookies umożliwiają stronie internetowej zapamiętanie wprowadzonych przez Ciebie ustawień oraz personalizację określonych funkcjonalności czy prezentowanych treści.

Dzięki tym plikom cookies możemy zapewnić Ci większy komfort korzystania z funkcjonalności naszej strony poprzez dopasowanie jej do Twoich indywidualnych preferencji. Wyrażenie zgody na funkcjonalne i personalizacyjne pliki cookies gwarantuje dostępność większej ilości funkcji na stronie.

Więcej

Analityczne pliki cookies pomagają nam rozwijać się i dostosowywać do Twoich potrzeb.

Cookies analityczne pozwalają na uzyskanie informacji w zakresie wykorzystywania witryny internetowej, miejsca oraz częstotliwości, z jaką odwiedzane są nasze serwisy www. Dane pozwalają nam na ocenę naszych serwisów internetowych pod względem ich popularności wśród użytkowników. Zgromadzone informacje są przetwarzane w formie zanonimizowanej. Wyrażenie zgody na analityczne pliki cookies gwarantuje dostępność wszystkich funkcjonalności.

Więcej

Dzięki reklamowym plikom cookies prezentujemy Ci najciekawsze informacje i aktualności na stronach naszych partnerów.

Promocyjne pliki cookies służą do prezentowania Ci naszych komunikatów na podstawie analizy Twoich upodobań oraz Twoich zwyczajów dotyczących przeglądanej witryny internetowej. Treści promocyjne mogą pojawić się na stronach podmiotów trzecich lub firm będących naszymi partnerami oraz innych dostawców usług. Firmy te działają w charakterze pośredników prezentujących nasze treści w postaci wiadomości, ofert, komunikatów mediów społecznościowych.

Więcej
Akademia Sonepar
