Charakterystyka ogólna:

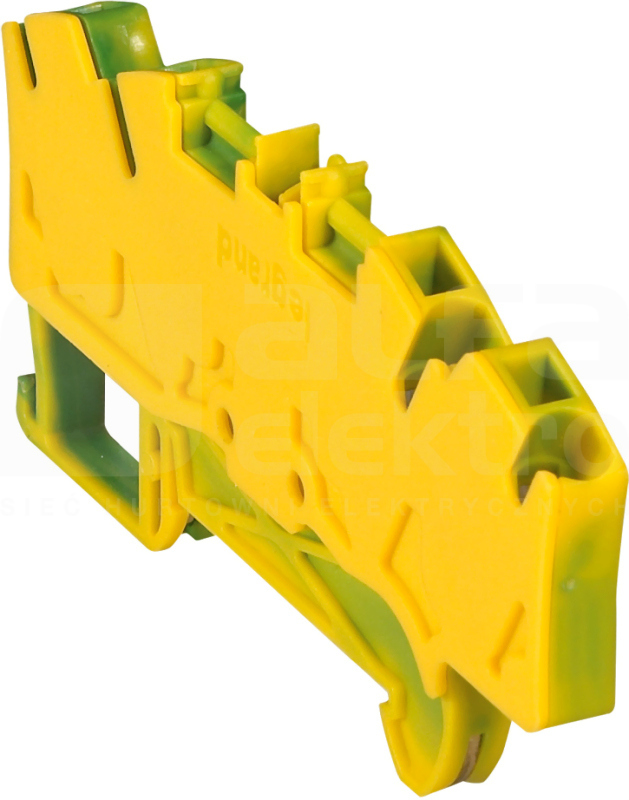

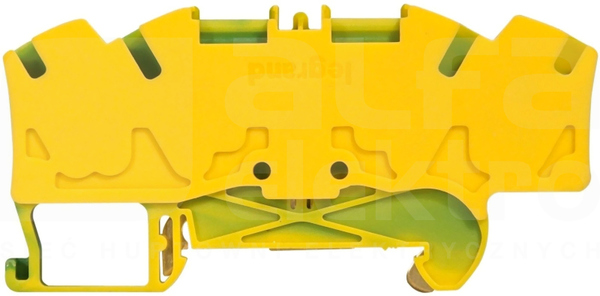

Viking™ 3 złączki sprężynowe- Sprężyna ze stali nierdzewnej. Montaż bez użycia śrub
- Złączki elektroinstalacyjne służą do wykonywania połączeń elektrycznych i
mechanicznych dwóch przewodów miedzianych ( drutów i linek)
z końcówkami tulejkowymi lub bez
- Przyłączenie, bez użycia narzędzi, przewodów sztywnych lub giętkich
z końcówkami kablowymi, dla złączek o szerokości do 6 mm
- Do montażu na wsporniku montażowym symetrycznym TH35 o głębokości 7,5 i 15 mm
- Dwa miejsca mostkowania dla mostków łączeniowych do
wykonywania połączeń ekwipotencjalnych
- Złączki standardowe
Parametry produktu:
- Kolor: żółto-zielony
- Przekrój nominalny: 4 mm
- Przekrój przewodu sztywnego(drutu): 0,5 do 6 mm
- Przekrój przewodu giętkiego(linki): 0,5 do 4 mm
- Przekrój przewodu giętkiego z zaciskiem tulejkowym: 0,5 do 4,0 mm
- Szerokość: 6 mm
Dane techniczne
Długość
85 mm
Głębokość
85 mm
Liczba poziomów
1
Liczba zacisków na poziom
4
Napięcie znamionowe
800 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 6 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 6 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 4 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 4 mm²
Szerokość
6 mm
Szerokość / rozmiar rastra
6 mm
Wysokość
42 mm
Wysokość przy najniższym sposobie montażu
42 mm
Zakres temperatur pracy
-5 - 40 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Zielono-żółty
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wymagana płytka zamykająca
Nie
Klasa palności materiału izolacyjnego zgodnie z UL94
V2
Wewnętrzne piętra zmostkowane
Nie
Pozycja połączenia
Skośny
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Klasa palności materiału izolacyjnego zgodna z UL94
