PTTB 4-HESILED 24 (5x20) ZłączePHOENIX CONTACT

files/fotob/1839862.jpg.

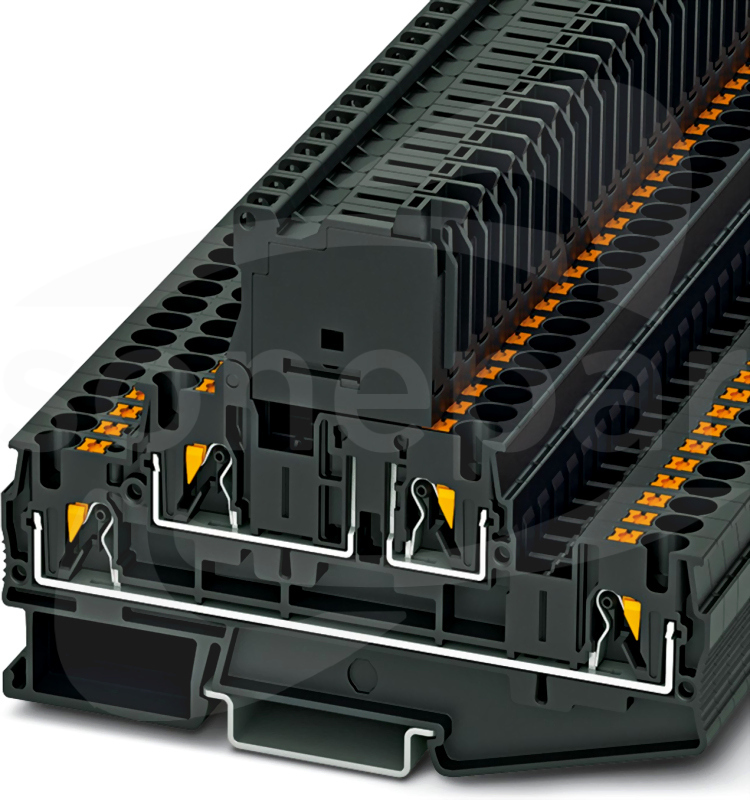

PTTB 4-HESILED 24 (5x20) Złącze
Porównaj
Informacje podstawowe
Producent:
Produkty z serii:
Nr Katalogowy:
3211888
Kod EAN:
4055626380568
Symbol Sonepar:
P01610226
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Opis produktu

Złączka bezpiecznikowa, rodzaj zabezp.: Szkło/ceramika/..., typ bezpiecznika: G / 5 x 20, napięcie znamionowe: 24 V, prąd znamionowy: 28 A, rodzaj przyłącza: zaciski Push-in, 1. poziomowe, Przekrój znamionowy: 4 mm², przekrój:  0,2 mm²- 6 mm², rodzaj przyłącza: zaciski Push-in, 2. -poziomowe, Przekrój znamionowy: 4 mm², przekrój:  0,2 mm²- 6 mm², rodzaj montażu: NS 35/7,5, NS 35/15, kolor: czarny

Dane techniczne

Długość
102.9 mm
Głębokość
73.98 mm
Liczba poziomów
2
Napięcie zasilania wskaźnika zadziałania
12 - 30 V
Napięcie znamionowe
24 V
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 6 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 6 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 4 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 4 mm2
Prąd znamionowy In
28 A
Szerokość
6.15 mm
Szerokość / rozmiar rastra
6.2 mm
Wysokość
102.9 mm
Wysokość przy najniższym sposobie montażu
75.5 mm
Zakres temperatur pracy
105 - 105 °C
Rodzaj wkładki bezpiecznikowej
Inne
Rodzaj połączenia elektrycznego 1
Inne
Kolor
Czarny
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Rodzaj połączenia elektrycznego 2
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Rodzaj uchwytu bezpiecznika
Inne
Wymagana płytka zamykająca
Nie

Pliki do pobrania

Karta katalogowa
Format: pdf
