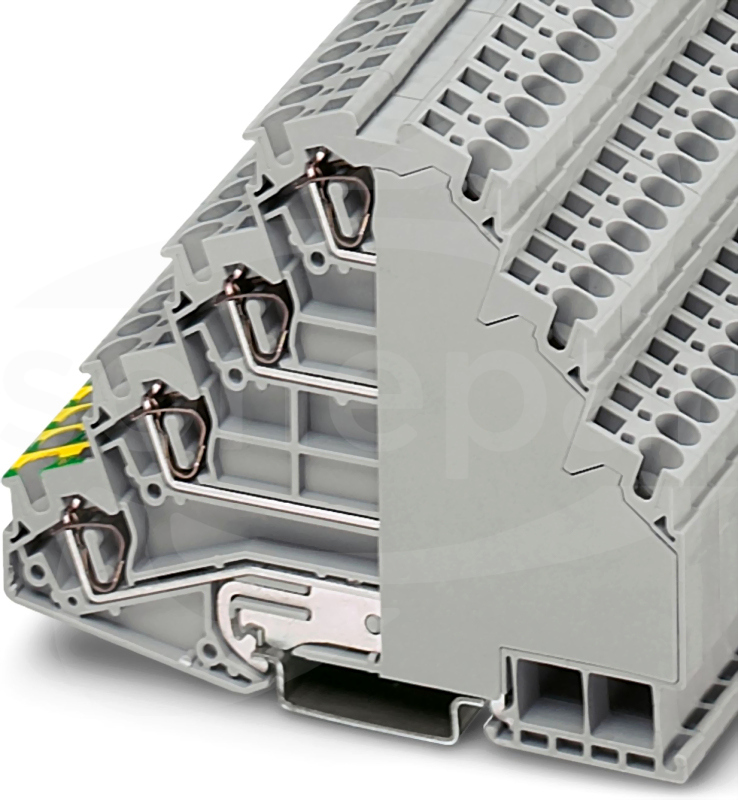

ST 4-PE/3L Złącze sprężynowePHOENIX CONTACT

files/fotob/1833257.jpg.
ST 4-PE/3L Złącze sprężynowe
Porównaj
ST 4-PE/3L Złącze sprężynowe
Informacje podstawowe
Producent:
PHOENIX CONTACT
Produkty z serii:
Nr Katalogowy:
3038338
Kod EAN:
4017918941161
Symbol Sonepar:
P00423209
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Zacisk silnikowy, złącze czteropoziomowe, rodzaj przyłącza: połączenie sprężynowe, przekrój: 0,08 mm² – 6 mm², AWG: 28–10, szerokość: 6,2 mm, kolor: szary, rodzaj montażu: NS 35/7,5, NS 35/15

Dane techniczne

Długość
101 mm
Głębokość
83.5 mm
Liczba potencjałów
4
Liczba poziomów
4
Liczba zacisków na poziom
2
Napięcie znamionowe
800 V
Przekrój przyłączanego przewodu jednodrutowego
0.08 - 6 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.08 - 4 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.14 - 4 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.08 - 4 mm2
Prąd znamionowy In
28 A
Szerokość
6.2 mm
Szerokość / rozmiar rastra
6.2 mm
Wysokość
101 mm
Wysokość przy najniższym sposobie montażu
83.5 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Wymagana płytka zamykająca
Nie
Kolor podstawowy
Szary
Funkcja N
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Funkcja PE
Tak
Wewnętrzne piętra zmostkowane
Nie
Rodzaj połączenia elektrycznego 2
Zacisk klamrowy
Pozycja połączenia
Skośny
Z rozłącznikiem testowym
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z rozłącznikiem ślizgowym N
Nie
Funkcja PEN
Nie

Pliki do pobrania

Certyfikat RoHS
Format: pdf
Pobierz
Karta katalogowa
Format: pdf
Pobierz
