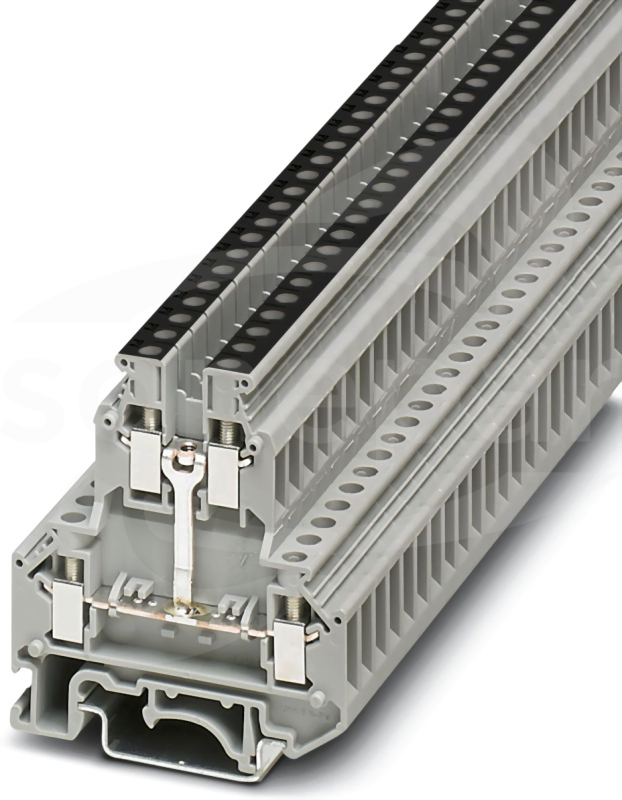

UKK 5-PV Złącze dwupoziomowePHOENIX CONTACT

files/fotob/1833007.jpg.
UKK 5-PV Złącze dwupoziomowe
Porównaj
UKK 5-PV Złącze dwupoziomowe
Informacje podstawowe
Producent:
PHOENIX CONTACT
Produkty z serii:
Nr Katalogowy:
2791388
Kod EAN:
4017918242787
Symbol Sonepar:
P00371220
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Złączka dwupoziomowa, z łącznikiem potencjału, napięcie znamionowe: 500 V, prąd znamionowy: 32 A, rodzaj przyłącza: Przyłącze śrubowe, Przekrój znamionowy: 4 mm², przekrój: 0,2 mm² - 4 mm², rodzaj montażu: NS 35/7,5, NS 35/15, NS 32, kolor: szary

Dane techniczne

Długość
56 mm
Głębokość
62 mm
Liczba poziomów
2
Liczba zacisków na poziom
2
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 4 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 4 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 0.25 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 1.5 mm²
Prąd znamionowy In
32 A
Szerokość
6.2 mm
Szerokość / rozmiar rastra
6.2 mm
Wysokość
56 mm
Wysokość przy najniższym sposobie montażu
62 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Pozycja połączenia
Z boku / boczny
Wymagana płytka zamykająca
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Do instalacji
Aluminium/miedź
Wewnętrzne piętra zmostkowane
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe

Pliki do pobrania

Certyfikat RoHS
Format: pdf
Pobierz
Karta katalogowa
Format: pdf
Pobierz

Produkty powiązane i akcesoria

TS-KK 3 Płytka separacyjna

Opis produktu

Przegroda, głębokość: 16 mm, szerokość: 0,5 mm, wysokość: 14 mm, kolor: szary

Dane techniczne

Grubość
0.5 mm
Ścianka końcowa
Nie
Przegroda
Tak
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
2770215
TS-KK 3 Płytka separacyjna
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 CAP Osłona szyny

Opis produktu

Zaślepka, materiał: PP, niepowlekany, kolor: szary

Dane techniczne

Długość
37.5 mm
Głębokość
9 mm
Szerokość
7 mm
Szerokość / rozmiar rastra
7 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Odpowiednie do
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
HB
Rodzaj blokowania
Bezśrubowy
Porównaj
1206560
NS 35/7,5 CAP Osłona szyny
Szybki podgląd: Opis i parametry
więcej
NS 35/15 CAP Osłona szyny

Opis produktu

Zaślepka, materiał: PP, niepowlekany, rodzaj montażu: NS 35/15, kolor: szary

Dane techniczne

Długość
37.5 mm
Głębokość
16.5 mm
Szerokość
7 mm
Wysokość
16.5 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Odpowiednie do
Inne
Zabezpieczenie powierzchni
Stan surowy
Perforacja
Nie
Porównaj
1206573
NS 35/15 CAP Osłona szyny
Szybki podgląd: Opis i parametry
więcej
IS-K 4 Mostek stały 10-bieg.

Opis produktu

Jarzmo izolacyjne mostka, kolor: szary
Porównaj
1302338
IS-K 4 Mostek stały 10-bieg.
Szybki podgląd: Opis i parametry
więcej
PSB 3/10/4 Złącze probiercze

Opis produktu

Listwa wtyków pomiarowych, liczba biegunów: 1, kolor: srebrny

Dane techniczne

Liczba biegunów
1
Rozstaw (rozmiar rastra)
4 mm
Średnica noska
2.4 mm
Kolor
Inne
Typ połączenia
Inne
Rodzaj połączenia elektrycznego
Połączenie wtykowe
Z przewodem połączeniowym
Nie
Zestawialne
Nie
Z mechanizmem ryglującym
Nie
Porównaj
0601292
PSB 3/10/4 Złącze probiercze
Szybki podgląd: Opis i parametry
więcej
PSBJ 3/13/4 Gniazdo testowe

Opis produktu

Listwa wtyków pomiarowych, liczba biegunów: 1, kolor: srebrny

Dane techniczne

Liczba biegunów
1
Rozstaw (rozmiar rastra)
4 mm
Średnica noska
2.4 mm
Kolor
Inne
Typ połączenia
Śruba
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Z przewodem połączeniowym
Nie
Zestawialne
Nie
Z mechanizmem ryglującym
Nie
Porównaj
0201304
PSBJ 3/13/4 Gniazdo testowe
Szybki podgląd: Opis i parametry
więcej
ZB 6 Oznacznik nieopisany

Opis produktu

Pasek oznaczników typu zack, pasek, biały, nieopisane, opisywany przy pomocy: PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 6,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 6,15 mm

Dane techniczne

Rozstaw (rozmiar rastra)
6.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
1051003
ZB 6 Oznacznik nieopisany
Szybki podgląd: Opis i parametry
więcej
CLIPFIX 35 Wspornik szyn 35mm

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary

Dane techniczne

Długość
55.6 mm
Głębokość
35.5 mm
Szerokość
9.5 mm
Szerokość / rozmiar rastra
9.5 mm
Wysokość
55.6 mm
Wysokość przy najniższym sposobie montażu
35.5 mm
Kolor
Szary
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Rodzaj blokowania
Bezśrubowy
Porównaj
3022218
CLIPFIX 35 Wspornik szyn 35mm
Szybki podgląd: Opis i parametry
więcej
CLIPFIX 35-5 Wspornik szyn 35mm

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary

Dane techniczne

Długość
48.6 mm
Głębokość
35.3 mm
Szerokość
5.15 mm
Szerokość / rozmiar rastra
5.15 mm
Wysokość
48.6 mm
Wysokość przy najniższym sposobie montażu
36.5 mm
Kolor
Szary
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Rodzaj blokowania
Bezśrubowy
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Porównaj
3022276
CLIPFIX 35-5 Wspornik szyn 35mm
Szybki podgląd: Opis i parametry
więcej
EB 2-6 Mostek wtykowy 2-bieg.

Opis produktu

Mostek wtykowy, raster: 6,2 mm, liczba biegunów: 2, kolor: szary

Dane techniczne

Liczba mostkowanych złączek
2
Napięcie znamionowe
800 V
Prąd znamionowy In
32 A
Rozstaw (rozmiar rastra)
6.2 mm
Kolor
Szary
Sposób montażu
Przykręcanie
Model
Mostek grzebieniowy
Z izolacją
Tak
Z ochroną przed dotykiem
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
0201155
EB 2-6 Mostek wtykowy 2-bieg.
Szybki podgląd: Opis i parametry
więcej
DP-UKK 3/5 szary Ścianka dystansowa

Opis produktu

Płytka dystansowa, do wyrównania przesunięć poziomów, głębokość: 25 mm, szerokość: 2,5 mm, wysokość: 56 mm, kolor: szary

Dane techniczne

Grubość
2.5 mm
Ścianka końcowa
Nie
Przegroda
Tak
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
2770794
DP-UKK 3/5 szary Ścianka dystansowa
Szybki podgląd: Opis i parametry
więcej
ZB 6 LGS:L1-N PE Oznacznik

Opis produktu

Oznacznik do zacisków, pasek, biały, opisany, opisywany przy pomocy: CMS-P1-PLOTTER, wzdłuż: L1, L2, L3, N, PE, L1, L2, L3, N, PE, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 6,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego:...

Dane techniczne

Rozstaw (rozmiar rastra)
6.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
1051414
ZB 6 LGS:L1-N PE Oznacznik
Szybki podgląd: Opis i parametry
więcej
ZB 6 LGS:U-N Oznacznik

Opis produktu

Oznacznik do zacisków, pasek, biały, opisany, opisywany przy pomocy: CMS-P1-PLOTTER, zadrukowane wzdłuż: U, V, W, N, GND, U, V, W, N, GND, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 6,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość...

Dane techniczne

Rozstaw (rozmiar rastra)
6.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
1051430
ZB 6 LGS:U-N Oznacznik
Szybki podgląd: Opis i parametry
więcej
E/UK Wspornik szyn nośnych

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary

Dane techniczne

Długość
50.5 mm
Głębokość
35.3 mm
Szerokość
9.5 mm
Szerokość / rozmiar rastra
9.5 mm
Wysokość
50.5 mm
Wysokość przy najniższym sposobie montażu
36.8 mm
Kolor
Szary
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Porównaj
1201442
E/UK Wspornik szyn nośnych
Szybki podgląd: Opis i parametry
więcej
E/UK1 Wspornik końcowy

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, NS 32, kolor: szary

Dane techniczne

Długość
55.5 mm
Głębokość
50 mm
Szerokość
10 mm
Szerokość / rozmiar rastra
10 mm
Wysokość
55.5 mm
Wysokość przy najniższym sposobie montażu
51.5 mm
Kolor
Szary
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Rodzaj blokowania
Przykręcanie
Porównaj
1201413
E/UK1 Wspornik końcowy
Szybki podgląd: Opis i parametry
więcej
D-UKK 3/5 Ścianka

Opis produktu

Płytka końcowa, głębokość: 52 mm, szerokość: 2,5 mm, wysokość: 56 mm, kolor: szary

Dane techniczne

Grubość
2.5 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
2770024
D-UKK 3/5 Ścianka
Szybki podgląd: Opis i parametry
więcej
EB 3-6 Mostek wtykowy 3-bieg.

Opis produktu

Mostek wtykowy, raster: 6,2 mm, liczba biegunów: 3, kolor: szary

Dane techniczne

Liczba mostkowanych złączek
3
Napięcie znamionowe
800 V
Prąd znamionowy In
32 A
Rozstaw (rozmiar rastra)
6.2 mm
Kolor
Szary
Sposób montażu
Przykręcanie
Model
Mostek grzebieniowy
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
0201142
EB 3-6 Mostek wtykowy 3-bieg.
Szybki podgląd: Opis i parametry
więcej
DG-UKK 3/5 szary Ścianka dystansowa

Opis produktu

Płytka dystansowa, do wyrównania przesunięć poziomów, głębokość: 52 mm, szerokość: 2,5 mm, wysokość: 56 mm, kolor: szary

Dane techniczne

Grubość
2.5 mm
Ścianka końcowa
Nie
Przegroda
Nie
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Z zaczepami
Nie
Porównaj
2770817
DG-UKK 3/5 szary Ścianka dystansowa
Szybki podgląd: Opis i parametry
więcej
ATP-UKK 3/5 Płytka separacyjna

Opis produktu

Płytka dzieląca, głębokość: 56 mm, szerokość: 2,5 mm, wysokość: 64 mm, kolor: szary

Dane techniczne

Grubość
2.55 mm
Ścianka końcowa
Nie
Przegroda
Tak
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Z zaczepami
Nie
Porównaj
2778521
ATP-UKK 3/5 Płytka separacyjna
Szybki podgląd: Opis i parametry
więcej
E/NS 35 N Wspornik końcowy

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary

Dane techniczne

Długość
48.6 mm
Głębokość
32.8 mm
Szerokość
9.5 mm
Szerokość / rozmiar rastra
9.5 mm
Wysokość
48.6 mm
Wysokość przy najniższym sposobie montażu
34.3 mm
Kolor
Szary
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Porównaj
0800886
E/NS 35 N Wspornik końcowy
Szybki podgląd: Opis i parametry
więcej
ZNAJDŹ ODDZIAŁ

61 oddziałów



eHANDEL

Zamówienia online

PRZEMYSŁ

Oferta dla przemysłu

FOTOWOLTAIKA

Prąd ze słońca

SZKOLENIA

Techniczne i asortymentowe

Kontakt z hurtowniami



Sonepar Polska Sp. z o.o.

ul. Obr. Westerplatte 81, 40-335 Katowice

KRS: 0000056882, REGON: 270117632,

NIP: 634-013-56-76
Kapital zakladowy 30 000 000 PLN
BDO: 000003064

Konto
Schowek
Tu możesz przechowywać produkty do momentu zakupu. Twoje produkty pozostaną w schowku nawet po wylogowaniu.
Ustawienia

Szanujemy Twoją prywatność. Możesz zmienić ustawienia cookies lub zaakceptować je wszystkie. W dowolnym momencie możesz dokonać zmiany swoich ustawień.

Niezbędne pliki cookies służą do prawidłowego funkcjonowania strony internetowej i umożliwiają Ci komfortowe korzystanie z oferowanych przez nas usług.

Pliki cookies odpowiadają na podejmowane przez Ciebie działania w celu m.in. dostosowania Twoich ustawień preferencji prywatności, logowania czy wypełniania formularzy. Dzięki plikom cookies strona, z której korzystasz, może działać bez zakłóceń.

Więcej

Tego typu pliki cookies umożliwiają stronie internetowej zapamiętanie wprowadzonych przez Ciebie ustawień oraz personalizację określonych funkcjonalności czy prezentowanych treści.

Dzięki tym plikom cookies możemy zapewnić Ci większy komfort korzystania z funkcjonalności naszej strony poprzez dopasowanie jej do Twoich indywidualnych preferencji. Wyrażenie zgody na funkcjonalne i personalizacyjne pliki cookies gwarantuje dostępność większej ilości funkcji na stronie.

Więcej

Analityczne pliki cookies pomagają nam rozwijać się i dostosowywać do Twoich potrzeb.

Cookies analityczne pozwalają na uzyskanie informacji w zakresie wykorzystywania witryny internetowej, miejsca oraz częstotliwości, z jaką odwiedzane są nasze serwisy www. Dane pozwalają nam na ocenę naszych serwisów internetowych pod względem ich popularności wśród użytkowników. Zgromadzone informacje są przetwarzane w formie zanonimizowanej. Wyrażenie zgody na analityczne pliki cookies gwarantuje dostępność wszystkich funkcjonalności.

Więcej

Dzięki reklamowym plikom cookies prezentujemy Ci najciekawsze informacje i aktualności na stronach naszych partnerów.

Promocyjne pliki cookies służą do prezentowania Ci naszych komunikatów na podstawie analizy Twoich upodobań oraz Twoich zwyczajów dotyczących przeglądanej witryny internetowej. Treści promocyjne mogą pojawić się na stronach podmiotów trzecich lub firm będących naszymi partnerami oraz innych dostawców usług. Firmy te działają w charakterze pośredników prezentujących nasze treści w postaci wiadomości, ofert, komunikatów mediów społecznościowych.

Więcej
Zapisz niezbędne Zezwól na wszystkie
Akademia Sonepar
