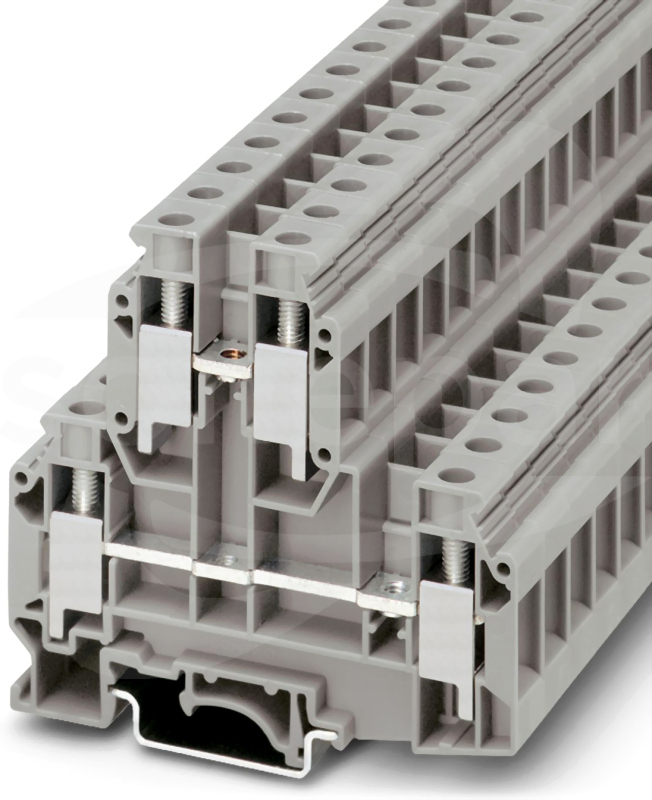

UKKB 10 Złącze dwupoziomowePHOENIX CONTACT

files/fotob/1831934.jpg.
UKKB 10 Złącze dwupoziomowe
Porównaj
Informacje podstawowe
Producent:
Produkty z serii:
Nr Katalogowy:
2772077
Kod EAN:
4017918068240
Symbol Sonepar:
P00238219
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Opis produktu

Złączka dwupoziomowa, napięcie znamionowe: 500 V, prąd znamionowy: 57 A, rodzaj przyłącza: Przyłącze śrubowe, 1. i 2-poziomowe, Przekrój znamionowy: 10 mm², przekrój: 0,5 mm² - 16 mm², Przekrój znamionowy: 10 mm², przekrój: 0,5 mm² - 16 mm², rodzaj montażu: NS 35/7,5, NS 35/15, NS 32, kolor: szary

Dane techniczne

Długość
77.5 mm
Głębokość
73 mm
Liczba poziomów
2
Liczba zacisków na poziom
2
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 16 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 10 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 0.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 6 mm²
Prąd znamionowy In
57 A
Szerokość
10.2 mm
Szerokość / rozmiar rastra
10.2 mm
Wysokość
77.5 mm
Wysokość przy najniższym sposobie montażu
73 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wewnętrzne piętra zmostkowane
Nie
Wymagana płytka zamykająca
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Do instalacji
Aluminium/miedź

Pliki do pobrania

Certyfikat RoHS
Format: pdf
Karta katalogowa
Format: pdf

Produkty powiązane i akcesoria

ZB 10 Oznacznik nieopisany

Opis produktu

Pasek oznaczników typu zack, pasek, biały, nieopisane, opisywany przy pomocy: PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 10,15 mm

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
1053001
ZB 10 Oznacznik nieopisany
Szybki podgląd: Opis i parametry
ZB 10 LGS:U-N Oznacznik

Opis produktu

Oznacznik do zacisków, pasek, biały, opisany, opisywany przy pomocy: CMS-P1-PLOTTER, wzdłuż: U, V, W, N, GND, U, V, W, N, GND, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego:...

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
1053438
ZB 10 LGS:U-N Oznacznik
Szybki podgląd: Opis i parametry
ZB 10 LGS:L1-N,PE Oznacznik

Opis produktu

Oznacznik do zacisków, pasek, biały, opisany, opisywany przy pomocy: CMS-P1-PLOTTER, wzdłuż: L1, L2, L3, N, PE, L1, L2, L3, N, PE, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego:...

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
1053412
ZB 10 LGS:L1-N,PE Oznacznik
Szybki podgląd: Opis i parametry
ZB 10 CUS Oznacznik wg.opisu

Opis produktu

Pasek oznaczników typu zack, możliwość zamówienia: po pętli, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego:...

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0824941
ZB 10 CUS Oznacznik wg.opisu
Szybki podgląd: Opis i parametry

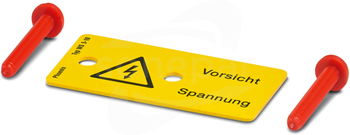

WS 5-10 Etykieta ostrzegawcza

Opis produktu

Etykieta ostrzegawcza, Płyta, żółty/czarny, opisany: Błyskawica i wskazówka ostrzegawcza po angielsku, rodzaj montażu: wtykanie, do styków o szerokości: 10 mm, Ilość pojedynczych tabliczek: 1

Dane techniczne

Rozstaw (rozmiar rastra)
10 mm
Szerokość
50 mm
Wysokość
25 mm
Z symbolem ostrzegawczym/informacyjnym
Tak
Z napisem ostrzegawczym/informacyjnym
Tak
Kolor
Inne
Materiał
Tworzywo sztuczne
Sposób montażu
Inne
Model
Inne
Bezhalogenowe
Nie
Mocowanie samoprzylepne
Tak
Znaczenie nadruku
Inne
Symbol
Inne
Porównaj
1004429
WS 5-10 Etykieta ostrzegawcza
Szybki podgląd: Opis i parametry

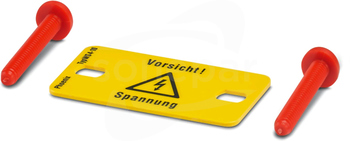

WS 4-10 Etykieta ostrzegawcza

Opis produktu

Etykieta ostrzegawcza, Płyta, żółty/czarny, opisany: Błyskawica i wskazówka ostrzegawcza po angielsku, rodzaj montażu: wtykanie, do styków o szerokości: 10 mm, Ilość pojedynczych tabliczek: 1

Dane techniczne

Rozstaw (rozmiar rastra)
10 mm
Szerokość
40 mm
Wysokość
22 mm
Z symbolem ostrzegawczym/informacyjnym
Tak
Z napisem ostrzegawczym/informacyjnym
Tak
Kolor
Inne
Materiał
Tworzywo sztuczne
Sposób montażu
Inne
Model
Inne
Bezhalogenowe
Nie
Mocowanie samoprzylepne
Tak
Znaczenie nadruku
Inne
Symbol
Inne
Porównaj
1004225
WS 4-10 Etykieta ostrzegawcza
Szybki podgląd: Opis i parametry
UCT-TM 10 Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, Mata, biały, nieopisane, opisywany przy pomocy: BLUEMARK E.CARD, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME 2.0, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, TOPMARK NEO, TOPMARK LASER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości:...

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0829142
UCT-TM 10 Mata oznacznikowa
Szybki podgląd: Opis i parametry
UCT-TM 10 CUS Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, możliwość zamówienia: matami, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 36, wysokość pola tekstowego: 9,6 mm, szerokość pola tekstowego: 8,9 mm

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0829623
UCT-TM 10 CUS Mata oznacznikowa
Szybki podgląd: Opis i parametry
UC-TM 10 Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, Mata, biały, nieopisane, opisywany przy pomocy: BLUEMARK E.CARD, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 48, wysokość pola tekstowego:...

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0818069
UC-TM 10 Mata oznacznikowa
Szybki podgląd: Opis i parametry
UC-TM 10 CUS Mata oznacznikowa wg.opisu

Opis produktu

Oznacznik do zacisków, możliwość zamówienia: matami, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 48, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 9,6 mm

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0824605
UC-TM 10 CUS Mata oznacznikowa wg.opisu
Szybki podgląd: Opis i parametry

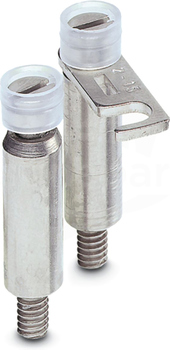

SB 2-10/15 Mostek łączeniowy

Opis produktu

Mostek zwierający, raster: 15 mm, liczba biegunów: 2, kolor: srebrny

Dane techniczne

Liczba mostkowanych złączek
2
Rozstaw (rozmiar rastra)
15 mm
Kolor
Inne
Sposób montażu
Przykręcanie
Model
Mostek przełączający
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
0203234
SB 2-10/15 Mostek łączeniowy
Szybki podgląd: Opis i parametry
PSBJ 4/15/6 YE Gniazdo wtyku probierczego

Opis produktu

Listwa wtyków pomiarowych, liczba biegunów: 1, kolor: żółty

Dane techniczne

Liczba biegunów
1
Rozstaw (rozmiar rastra)
6 mm
Średnica noska
4 mm
Kolor
Żółty
Typ połączenia
Śruba
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Z kablem podłączeniowym
Nie
Zestawialne
Nie
Z mechanizmem ryglującym
Nie
Z przewodem połączeniowym
Nie
Porównaj
0303367
PSBJ 4/15/6 YE Gniazdo wtyku probierczego
Szybki podgląd: Opis i parametry
PSBJ 4/15/6 VT Gniazdo wtyku probierczego

Opis produktu

Gniazda wtyków pomiarowych przystosowane są do specjalnych zastosowań w instalacjach eksploatowanych przez zakłady energetyczne

Dane techniczne

Liczba biegunów
1
Rozstaw (rozmiar rastra)
6 mm
Średnica noska
4.1 mm
Kolor
Inne
Typ połączenia
Śruba
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Z przewodem połączeniowym
Nie
Zestawialne
Nie
Z mechanizmem ryglującym
Nie
Porównaj
0303383
PSBJ 4/15/6 VT Gniazdo wtyku probierczego
Szybki podgląd: Opis i parametry
PSBJ 4/15/6 RD Gniazdo wtyku probierczego

Opis produktu

Listwa wtyków pomiarowych, liczba biegunów: 1, kolor: czerwone

Dane techniczne

Liczba biegunów
1
Rozstaw (rozmiar rastra)
6 mm
Średnica noska
4 mm
Kolor
Czerwony
Typ połączenia
Śruba
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Z przewodem połączeniowym
Nie
Zestawialne
Nie
Z mechanizmem ryglującym
Nie
Porównaj
0303325
PSBJ 4/15/6 RD Gniazdo wtyku probierczego
Szybki podgląd: Opis i parametry
PSBJ 4/15/6 GN Gniazdo wtyku probierczego

Opis produktu

Gniazda wtyków pomiarowych przystosowane są do specjalnych zastosowań w instalacjach eksploatowanych przez zakłady energetyczne

Dane techniczne

Liczba biegunów
1
Rozstaw (rozmiar rastra)
6 mm
Średnica noska
4 mm
Kolor
Zielony
Typ połączenia
Śruba
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Z przewodem połączeniowym
Nie
Zestawialne
Nie
Z mechanizmem ryglującym
Nie
Porównaj
0303370
PSBJ 4/15/6 GN Gniazdo wtyku probierczego
Szybki podgląd: Opis i parametry
PSBJ 4/15/6 FARBLOS Gniazdo wtyku probierczego

Opis produktu

Listwa wtyków pomiarowych, liczba biegunów: 1, kolor: bezbarwne

Dane techniczne

Liczba biegunów
1
Rozstaw (rozmiar rastra)
6 mm
Średnica noska
4.1 mm
Kolor
Inne
Typ połączenia
Śruba
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Z kablem podłączeniowym
Nie
Zestawialne
Nie
Z mechanizmem ryglującym
Nie
Z przewodem połączeniowym
Nie
Porównaj
0303419
PSBJ 4/15/6 FARBLOS Gniazdo wtyku probierczego
Szybki podgląd: Opis i parametry
PSBJ 4/15/6 BU Gniazdo wtyku probierczego

Opis produktu

Listwa wtyków pomiarowych, liczba biegunów: 1, kolor: niebieski

Dane techniczne

Liczba biegunów
1
Rozstaw (rozmiar rastra)
6 mm
Średnica noska
4 mm
Kolor
Niebieski
Typ połączenia
Śruba
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Z przewodem połączeniowym
Nie
Zestawialne
Nie
Z mechanizmem ryglującym
Nie
Porównaj
0303354
PSBJ 4/15/6 BU Gniazdo wtyku probierczego
Szybki podgląd: Opis i parametry
PSBJ 4/15/6 BK Gniazdo wtyku probierczego

Opis produktu

Listwa wtyków pomiarowych, liczba biegunów: 1, kolor: czarny

Dane techniczne

Liczba biegunów
1
Rozstaw (rozmiar rastra)
6 mm
Średnica noska
4 mm
Kolor
Czarny
Typ połączenia
Śruba
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Z przewodem połączeniowym
Nie
Zestawialne
Nie
Z mechanizmem ryglującym
Nie
Porównaj
0303406
PSBJ 4/15/6 BK Gniazdo wtyku probierczego
Szybki podgląd: Opis i parametry
PSB 4/7/6 Złącze probiercze

Opis produktu

Listwa wtyków pomiarowych, liczba biegunów: 1, kolor: srebrny

Dane techniczne

Liczba biegunów
1
Rozstaw (rozmiar rastra)
6 mm
Średnica noska
4.1 mm
Kolor
Inne
Typ połączenia
Inne
Rodzaj połączenia elektrycznego
Połączenie wtykowe
Z kablem podłączeniowym
Nie
Zestawialne
Nie
Z mechanizmem ryglującym
Nie
Z przewodem połączeniowym
Nie
Porównaj
0303299
PSB 4/7/6 Złącze probiercze
Szybki podgląd: Opis i parametry
NS 35/7,5-AL Szyna DIN 35x7,5x2000

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Aluminium, niepowlekany, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Aluminium
Model
Profil specjalny
Zabezpieczenie powierzchni
Stan surowy
Wykończenie powierzchni
Stan surowy
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
0801704
NS 35/7,5-AL Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
Ustawienia

Szanujemy Twoją prywatność. Możesz zmienić ustawienia cookies lub zaakceptować je wszystkie. W dowolnym momencie możesz dokonać zmiany swoich ustawień.

Niezbędne pliki cookies służą do prawidłowego funkcjonowania strony internetowej i umożliwiają Ci komfortowe korzystanie z oferowanych przez nas usług.

Pliki cookies odpowiadają na podejmowane przez Ciebie działania w celu m.in. dostosowania Twoich ustawień preferencji prywatności, logowania czy wypełniania formularzy. Dzięki plikom cookies strona, z której korzystasz, może działać bez zakłóceń.

Więcej

Tego typu pliki cookies umożliwiają stronie internetowej zapamiętanie wprowadzonych przez Ciebie ustawień oraz personalizację określonych funkcjonalności czy prezentowanych treści.

Dzięki tym plikom cookies możemy zapewnić Ci większy komfort korzystania z funkcjonalności naszej strony poprzez dopasowanie jej do Twoich indywidualnych preferencji. Wyrażenie zgody na funkcjonalne i personalizacyjne pliki cookies gwarantuje dostępność większej ilości funkcji na stronie.

Więcej

Analityczne pliki cookies pomagają nam rozwijać się i dostosowywać do Twoich potrzeb.

Cookies analityczne pozwalają na uzyskanie informacji w zakresie wykorzystywania witryny internetowej, miejsca oraz częstotliwości, z jaką odwiedzane są nasze serwisy www. Dane pozwalają nam na ocenę naszych serwisów internetowych pod względem ich popularności wśród użytkowników. Zgromadzone informacje są przetwarzane w formie zanonimizowanej. Wyrażenie zgody na analityczne pliki cookies gwarantuje dostępność wszystkich funkcjonalności.

Więcej

Dzięki reklamowym plikom cookies prezentujemy Ci najciekawsze informacje i aktualności na stronach naszych partnerów.

Promocyjne pliki cookies służą do prezentowania Ci naszych komunikatów na podstawie analizy Twoich upodobań oraz Twoich zwyczajów dotyczących przeglądanej witryny internetowej. Treści promocyjne mogą pojawić się na stronach podmiotów trzecich lub firm będących naszymi partnerami oraz innych dostawców usług. Firmy te działają w charakterze pośredników prezentujących nasze treści w postaci wiadomości, ofert, komunikatów mediów społecznościowych.

Więcej
Akademia Sonepar
