769-151 szary Złączka bazowa 4-pinowaWAGO

files/fotob/1400814.jpg.
769-151 szary Złączka bazowa 4-pinowa
Porównaj
Informacje podstawowe
Producent:
Produkty z serii:
Nr Katalogowy:
769-151
Kod EAN:
4044918542456
Symbol Sonepar:
P00485630
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Opis produktu

Złączka bazowa 4-pinowa; na szynę TS 35 x 15 i 35 x 7,5; szara

Dane techniczne

Długość
87.5 mm
Głębokość
28.5 mm
Liczba poziomów
1
Liczba zacisków na poziom
4
Napięcie znamionowe
500 V
Prąd znamionowy In
32 A
Szerokość
5 mm
Szerokość / rozmiar rastra
5 mm
Wysokość
87.5 mm
Wysokość przy najniższym sposobie montażu
28.5 mm
Zakres temperatur pracy
105 - 105 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Pozycja połączenia
Z góry / u góry
Rodzaj połączenia elektrycznego 2
Połączenie wtykowe
Wewnętrzne piętra zmostkowane
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Wymagana płytka zamykająca
Tak

Produkty powiązane i akcesoria

210-137 (dł.0,5mb)żółty Wtyk pomiarowy

Opis produktu

Wtyk pomiarowy Ø 2,3 mm z przewodem o długości 500 mm, żółty

Dane techniczne

Liczba biegunów
1
Średnica noska
2.3 mm
Kolor
Żółty
Typ połączenia
Inne
Z mechanizmem ryglującym
Nie
Z przewodem połączeniowym
Nie
Zestawialne
Nie
Porównaj
210-137
210-137 (dł.0,5mb)żółty Wtyk pomiarowy
Szybki podgląd: Opis i parametry
769-435 pomarańczowy Element kodujący

Opis produktu

Bolec kodujący; do kodowania gniazd; do złączek bazowych/wtyków; pomarańczowa
Porównaj
769-435
769-435 pomarańczowy Element kodujący
Szybki podgląd: Opis i parametry
769-439 pomarańczowy Pokrywa pinów

Opis produktu

Pokrywa pinów; z miejscem na oznacznik Mini WSB; pomarańczowa
Porównaj
769-439
769-439 pomarańczowy Pokrywa pinów
Szybki podgląd: Opis i parametry
769-438 szary Pokrywa pinów

Opis produktu

Pokrywa pinów; z miejscem na oznacznik Mini WSB; szara
Porównaj
769-438
769-438 szary Pokrywa pinów
Szybki podgląd: Opis i parametry
280-402 szary Mostek poprzeczny

Opis produktu

Mostek; z izolacją; szara

Dane techniczne

Liczba mostkowanych złączek
2
Napięcie znamionowe
800 V
Prąd znamionowy In
24 A
Rozstaw (rozmiar rastra)
3.2 mm
Kolor
Szary
Sposób montażu
Na wtyk
Model
Złącze poprzeczne
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Z ochroną przed dotykiem
Tak
Porównaj
280-402
280-402 szary Mostek poprzeczny
Szybki podgląd: Opis i parametry
209-106 dystans Podstawka

Opis produktu

Podstawka dystansowa; do izolowanego montażu szyn TS 35; szara
Porównaj
209-106
209-106 dystans Podstawka
Szybki podgląd: Opis i parametry

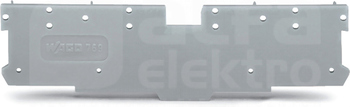

769-301 szara Ścianka końcowa

Opis produktu

Ścianka końcowa/wewnętrzna; grubość 1,1 mm; szara

Dane techniczne

Grubość
1.1 mm
Ścianka końcowa
Tak
Przegroda
Tak
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Tak
Porównaj
769-301
769-301 szara Ścianka końcowa
Szybki podgląd: Opis i parametry

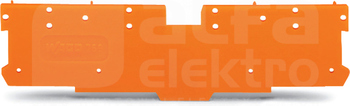

769-302 pomarańczowa Ścianka końcowa

Opis produktu

Ścianka końcowa/wewnętrzna; grubość 1,1 mm; pomarańczowa

Dane techniczne

Grubość
1.1 mm
Ścianka końcowa
Tak
Przegroda
Tak
Kolor
Pomarańczowy
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Tak
Porównaj
769-302
769-302 pomarańczowa Ścianka końcowa
Szybki podgląd: Opis i parametry
780-452 Mostek omijający 1 na 2

Opis produktu

Mostek omijający; z 1 na 2; z izolacją; szara

Dane techniczne

Liczba mostkowanych złączek
2
Napięcie znamionowe
400 V
Prąd znamionowy In
24 A
Rozstaw (rozmiar rastra)
3.05 mm
Kolor
Szary
Sposób montażu
Na wtyk
Model
Mostek omijający
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Z ochroną przed dotykiem
Tak
Porównaj
780-452
780-452 Mostek omijający 1 na 2
Szybki podgląd: Opis i parametry
280-409 szary Mostek przeskokowy

Opis produktu

Mostek; z izolacją; szara

Dane techniczne

Liczba mostkowanych złączek
2
Napięcie znamionowe
800 V
Prąd znamionowy In
24 A
Rozstaw (rozmiar rastra)
7.9 mm
Kolor
Szary
Sposób montażu
Na wtyk
Model
Złącze poprzeczne
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Z ochroną przed dotykiem
Tak
Porównaj
280-409
280-409 szary Mostek przeskokowy
Szybki podgląd: Opis i parametry
249-116 szara Blokada końcowa

Opis produktu

Blokada końcowa bezśrubowa; szerokość 6 mm; na szynę TS 35 x 15 i 35 x 7,5; szara

Dane techniczne

Długość
45 mm
Głębokość
28 mm
Szerokość
6 mm
Szerokość / rozmiar rastra
6 mm
Wysokość
44 mm
Wysokość przy najniższym sposobie montażu
28.2 mm
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał
Tworzywo sztuczne
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Rodzaj blokowania
Bezśrubowy
Porównaj
249-116
249-116 szara Blokada końcowa
Szybki podgląd: Opis i parametry
780-453 Mostek omijający 1 na 3

Opis produktu

Mostek omijający; z 1 na 3; z izolacją; szara

Dane techniczne

Liczba mostkowanych złączek
2
Napięcie znamionowe
400 V
Prąd znamionowy In
24 A
Rozstaw (rozmiar rastra)
8.05 mm
Kolor
Szary
Sposób montażu
Na wtyk
Model
Mostek omijający
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Z ochroną przed dotykiem
Tak
Porównaj
780-453
780-453 Mostek omijający 1 na 3
Szybki podgląd: Opis i parametry
769-515 szary Moduł końcowy 1-przew.kątowy

Opis produktu

Moduł końcowy, gniazdo 1-przewodowe, kątowy; CAGE CLAMP®; 4 mm²; raster 5 mm; 1-bieg.; wypust kodujący; 4,00 mm²; szara

Dane techniczne

Długość
35.9 mm
Głębokość
37.1 mm
Liczba biegunów
1
Liczba zacisków na biegun
1
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.08 - 4 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.08 - 4 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.08 - 4 mm²
Prąd znamionowy In
32 A
Szerokość
5 mm
Szerokość / rozmiar rastra
5 mm
Wysokość
26.5 mm
Wysokość przy najniższym sposobie montażu
45.2 mm
Zakres temperatur pracy
105 - 105 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Szary
Sposób montażu
Inne
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Bezhalogenowe
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Pozycja połączenia
Z góry / u góry
Przezroczysty
Nie
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Wymagana płytka zamykająca
Nie
Porównaj
769-515
769-515 szary Moduł końcowy 1-przew.kątowy
Szybki podgląd: Opis i parametry
769-513 szary Moduł wewnęt.1-przew.kątowy

Opis produktu

Moduł wewnętrzny, gniazdo 1-przew., kąt.; CAGE CLAMP®; 4 mm²; raster 5 mm; 1-bieg.; wypust kodujący; 4,00 mm²; szara

Dane techniczne

Długość
35.9 mm
Głębokość
37.1 mm
Liczba biegunów
1
Liczba zacisków na biegun
1
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.08 - 4 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.08 - 4 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.08 - 4 mm²
Prąd znamionowy In
32 A
Szerokość
5 mm
Szerokość / rozmiar rastra
5 mm
Wysokość
26.5 mm
Wysokość przy najniższym sposobie montażu
45.2 mm
Zakres temperatur pracy
105 - 105 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Szary
Sposób montażu
Inne
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Bezhalogenowe
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Pozycja połączenia
Z góry / u góry
Przezroczysty
Nie
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Wymagana płytka zamykająca
Nie
Porównaj
769-513
769-513 szary Moduł wewnęt.1-przew.kątowy
Szybki podgląd: Opis i parametry
769-502 szary Moduł wewnętrzny 1-przew.

Opis produktu

Moduł wewnętrzny, gniazdo 1-przewodowe; CAGE CLAMP®; 4 mm²; raster 5 mm; 1-bieg.; wypust kodujący; 4,00 mm²; szara

Dane techniczne

Długość
18.3 mm
Głębokość
45.2 mm
Liczba biegunów
1
Liczba zacisków na biegun
1
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.08 - 4 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.08 - 4 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.08 - 4 mm²
Prąd znamionowy In
32 A
Szerokość
5 mm
Szerokość / rozmiar rastra
5 mm
Wysokość
18.3 mm
Wysokość przy najniższym sposobie montażu
45.2 mm
Zakres temperatur pracy
105 - 105 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Szary
Sposób montażu
Inne
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Bezhalogenowe
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Pozycja połączenia
Z góry / u góry
Przezroczysty
Nie
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Wymagana płytka zamykająca
Nie
Porównaj
769-502
769-502 szary Moduł wewnętrzny 1-przew.
Szybki podgląd: Opis i parametry
769-503 szary Moduł końcowy 1-przew.

Opis produktu

Moduł końcowy, gniazdo 1-przewodowe; CAGE CLAMP®; 4 mm²; raster 5 mm; 1-bieg.; wypust kodujący; 4,00 mm²; szara

Dane techniczne

Długość
18.3 mm
Głębokość
45.2 mm
Liczba biegunów
1
Liczba zacisków na biegun
1
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.08 - 4 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.08 - 4 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.08 - 4 mm²
Prąd znamionowy In
32 A
Szerokość
5 mm
Szerokość / rozmiar rastra
5 mm
Wysokość
18.3 mm
Wysokość przy najniższym sposobie montażu
45.2 mm
Zakres temperatur pracy
105 - 105 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Szary
Sposób montażu
Inne
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Bezhalogenowe
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Pozycja połączenia
Z góry / u góry
Przezroczysty
Nie
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Wymagana płytka zamykająca
Nie
Porównaj
769-503
769-503 szary Moduł końcowy 1-przew.
Szybki podgląd: Opis i parametry
769-502/000-006 niebieski Moduł wewnętrzny 1-przew.

Opis produktu

Moduł wewnętrzny, gniazdo 1-przewodowe; CAGE CLAMP®; 4 mm²; raster 5 mm; 1-bieg.; wypust kodujący; 4,00 mm²; niebieski

Dane techniczne

Długość
18.3 mm
Głębokość
45.2 mm
Liczba biegunów
1
Liczba zacisków na biegun
1
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.08 - 4 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.08 - 4 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.08 - 4 mm²
Prąd znamionowy In
32 A
Szerokość
5 mm
Szerokość / rozmiar rastra
5 mm
Wysokość
18.3 mm
Wysokość przy najniższym sposobie montażu
45.2 mm
Zakres temperatur pracy
105 - 105 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Niebieski
Sposób montażu
Inne
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Bezhalogenowe
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Pozycja połączenia
Z góry / u góry
Przezroczysty
Nie
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Wymagana płytka zamykająca
Nie
Porównaj
769-502/000-006
769-502/000-006 niebieski Moduł wewnętrzny 1-przew.
Szybki podgląd: Opis i parametry
769-502/000-016 żółto-zielony Moduł wewnętrzny 1-przew.

Opis produktu

Moduł wewnętrzny, gniazdo 1-przewodowe; CAGE CLAMP®; 4 mm²; raster 5 mm; 1-bieg.; wypust kodujący; 4,00 mm²; żółto-zielony

Dane techniczne

Długość
18.3 mm
Głębokość
45.2 mm
Liczba biegunów
1
Liczba zacisków na biegun
1
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.08 - 4 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.08 - 4 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.08 - 4 mm²
Prąd znamionowy In
32 A
Szerokość
5 mm
Szerokość / rozmiar rastra
5 mm
Wysokość
18.3 mm
Wysokość przy najniższym sposobie montażu
45.2 mm
Zakres temperatur pracy
105 - 105 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Zielono-żółty
Sposób montażu
Inne
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Bezhalogenowe
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Pozycja połączenia
Z góry / u góry
Przezroczysty
Nie
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Wymagana płytka zamykająca
Nie
Porównaj
769-502/000-016
769-502/000-016 żółto-zielony Moduł wewnętrzny 1-przew.
Szybki podgląd: Opis i parametry
769-503/000-016 żółto-zielony Moduł końcowy 1-przew.

Opis produktu

Moduł końcowy, gniazdo 1-przewodowe; CAGE CLAMP®; 4 mm²; raster 5 mm; 1-bieg.; wypust kodujący; 4,00 mm²; żółto-zielony

Dane techniczne

Długość
18.3 mm
Głębokość
45.2 mm
Liczba biegunów
1
Liczba zacisków na biegun
1
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.08 - 4 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.08 - 4 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.08 - 4 mm²
Prąd znamionowy In
32 A
Szerokość
5 mm
Szerokość / rozmiar rastra
5 mm
Wysokość
18.3 mm
Wysokość przy najniższym sposobie montażu
45.2 mm
Zakres temperatur pracy
105 - 105 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Zielono-żółty
Sposób montażu
Inne
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Bezhalogenowe
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Pozycja połączenia
Z góry / u góry
Przezroczysty
Nie
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Wymagana płytka zamykająca
Nie
Porównaj
769-503/000-016
769-503/000-016 żółto-zielony Moduł końcowy 1-przew.
Szybki podgląd: Opis i parametry
769-513/000-016 żółto-zielony Moduł wewnęt.1-przew.kątowy

Opis produktu

Moduł wewnętrzny, gniazdo 1-przew., kąt.; CAGE CLAMP®; 4 mm²; raster 5 mm; 1-bieg.; wypust kodujący; 4,00 mm²; żółto-zielony

Dane techniczne

Długość
35.9 mm
Głębokość
37.1 mm
Liczba biegunów
1
Liczba zacisków na biegun
1
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.08 - 4 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.08 - 4 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.08 - 4 mm²
Prąd znamionowy In
32 A
Szerokość
5 mm
Szerokość / rozmiar rastra
5 mm
Wysokość
26.5 mm
Wysokość przy najniższym sposobie montażu
45.2 mm
Zakres temperatur pracy
105 - 105 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Zielono-żółty
Sposób montażu
Inne
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Bezhalogenowe
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Pozycja połączenia
Z góry / u góry
Przezroczysty
Nie
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Wymagana płytka zamykająca
Nie
Porównaj
769-513/000-016
769-513/000-016 żółto-zielony Moduł wewnęt.1-przew.kątowy
Szybki podgląd: Opis i parametry
Ustawienia

Szanujemy Twoją prywatność. Możesz zmienić ustawienia cookies lub zaakceptować je wszystkie. W dowolnym momencie możesz dokonać zmiany swoich ustawień.

Niezbędne pliki cookies służą do prawidłowego funkcjonowania strony internetowej i umożliwiają Ci komfortowe korzystanie z oferowanych przez nas usług.

Pliki cookies odpowiadają na podejmowane przez Ciebie działania w celu m.in. dostosowania Twoich ustawień preferencji prywatności, logowania czy wypełniania formularzy. Dzięki plikom cookies strona, z której korzystasz, może działać bez zakłóceń.

Więcej

Tego typu pliki cookies umożliwiają stronie internetowej zapamiętanie wprowadzonych przez Ciebie ustawień oraz personalizację określonych funkcjonalności czy prezentowanych treści.

Dzięki tym plikom cookies możemy zapewnić Ci większy komfort korzystania z funkcjonalności naszej strony poprzez dopasowanie jej do Twoich indywidualnych preferencji. Wyrażenie zgody na funkcjonalne i personalizacyjne pliki cookies gwarantuje dostępność większej ilości funkcji na stronie.

Więcej

Analityczne pliki cookies pomagają nam rozwijać się i dostosowywać do Twoich potrzeb.

Cookies analityczne pozwalają na uzyskanie informacji w zakresie wykorzystywania witryny internetowej, miejsca oraz częstotliwości, z jaką odwiedzane są nasze serwisy www. Dane pozwalają nam na ocenę naszych serwisów internetowych pod względem ich popularności wśród użytkowników. Zgromadzone informacje są przetwarzane w formie zanonimizowanej. Wyrażenie zgody na analityczne pliki cookies gwarantuje dostępność wszystkich funkcjonalności.

Więcej

Dzięki reklamowym plikom cookies prezentujemy Ci najciekawsze informacje i aktualności na stronach naszych partnerów.

Promocyjne pliki cookies służą do prezentowania Ci naszych komunikatów na podstawie analizy Twoich upodobań oraz Twoich zwyczajów dotyczących przeglądanej witryny internetowej. Treści promocyjne mogą pojawić się na stronach podmiotów trzecich lub firm będących naszymi partnerami oraz innych dostawców usług. Firmy te działają w charakterze pośredników prezentujących nasze treści w postaci wiadomości, ofert, komunikatów mediów społecznościowych.

Więcej
Akademia Sonepar
