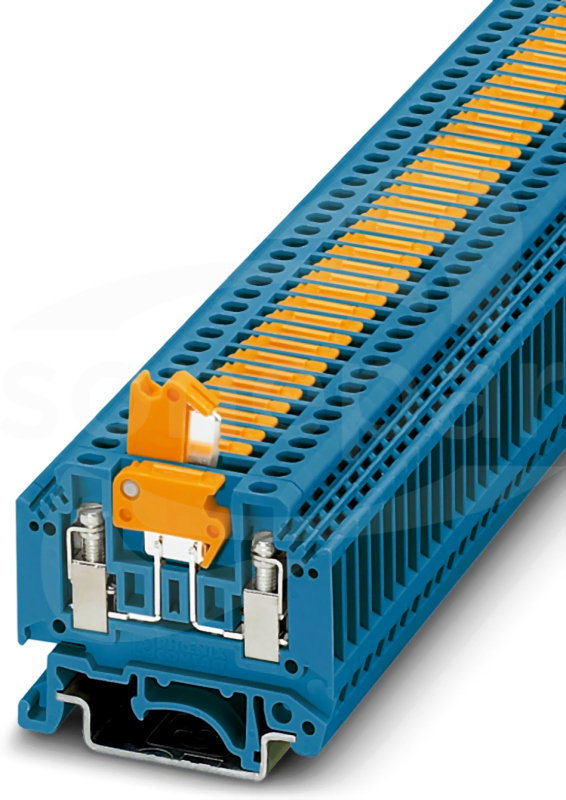

MTK BU Złącze piętrowePHOENIX CONTACT

files/fotob/1842128.jpg.
MTK BU Złącze piętrowe
Porównaj
Informacje podstawowe
Producent:
Produkty z serii:
Nr Katalogowy:
3101197
Kod EAN:
4017918092641
Symbol Sonepar:
P01861743
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Opis produktu

Złącze z odłącznikiem nożowym, napięcie znamionowe: 400 V, prąd znamionowy: 16 A, rodzaj przyłącza: Przyłącze śrubowe, Przekrój znamionowy: 2,5 mm², przekrój: 0,2 mm² - 4 mm², montaż: NS 35/7,5, NS 35/15, NS 32, kolor: niebieski

Dane techniczne

Długość
46 mm
Głębokość
51.5 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
400 V
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 4 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 0.25 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 1.5 mm²
Prąd znamionowy In
16 A
Szerokość
5.2 mm
Szerokość / rozmiar rastra
5.2 mm
Wysokość
46 mm
Wysokość przy najniższym sposobie montażu
51.5 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Niebieski
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Z wbudowanym gniazdem testowym
Nie
Wewnętrzne piętra zmostkowane
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Rodzaj separacji poprzecznej
Brak
Wymagana płytka zamykająca
Tak
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe

Pliki do pobrania

Certyfikat RoHS
Format: pdf
Karta katalogowa
Format: pdf

Produkty powiązane i akcesoria

SBS 5 Oznacznik nieopisany

Opis produktu

Karta oznaczników, Karta, biały, nieopisane, opisywany przy pomocy: CMS-P1-PLOTTER, perforowany, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, zatrzaskiwanie na płaskie wpusty na tabliczki, do styków o szerokości: 5 mm, wielkość pola opisowego: 6 × 5,1 mm

Dane techniczne

Rozstaw (rozmiar rastra)
5.2 mm
Nadruk
Brak
Kolor
Biały
Porównaj
1007219
SBS 5 Oznacznik nieopisany
Szybki podgląd: Opis i parametry
NS 35/7,5 CAP Osłona szyny

Opis produktu

Zaślepka, materiał: PP, niepowlekany, kolor: szary

Dane techniczne

Długość
37.5 mm
Głębokość
9 mm
Szerokość
7 mm
Szerokość / rozmiar rastra
7 mm
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał
Tworzywo sztuczne
Odpowiednie do
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
HB
Rodzaj blokowania
Bezśrubowy
Porównaj
1206560
NS 35/7,5 CAP Osłona szyny
Szybki podgląd: Opis i parametry
NS 35/15 CAP Osłona szyny

Opis produktu

Zaślepka, materiał: PP, niepowlekany, rodzaj montażu: NS 35/15, kolor: szary

Dane techniczne

Długość
37.5 mm
Głębokość
16.5 mm
Szerokość
7 mm
Wysokość
16.5 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Odpowiednie do
Inne
Zabezpieczenie powierzchni
Stan surowy
Perforacja
Nie
Porównaj
1206573
NS 35/15 CAP Osłona szyny
Szybki podgląd: Opis i parametry
EBL 2-5 Mostek wtykowy 2-bieg.

Opis produktu

Mostek wtykowy, raster: 5,2 mm, liczba biegunów: 2, kolor: szary

Dane techniczne

Liczba mostkowanych złączek
2
Napięcie znamionowe
800 V
Prąd znamionowy In
24 A
Rozstaw (rozmiar rastra)
5.2 mm
Kolor
Szary
Sposób montażu
Przykręcanie
Model
Mostek grzebieniowy
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
2303145
EBL 2-5 Mostek wtykowy 2-bieg.
Szybki podgląd: Opis i parametry
D-MTK Pokrywa złącza

Opis produktu

Płytka końcowa, głębokość: 28,7 mm, szerokość: 1 mm, wysokość: 46 mm, kolor: szary

Dane techniczne

Grubość
1 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
3101029
D-MTK Pokrywa złącza
Szybki podgląd: Opis i parametry
D-MTK BU Pokrywa złącza

Opis produktu

Płytka końcowa, głębokość: 28,3 mm, szerokość: 1 mm, wysokość: 46,2 mm, kolor: niebieski

Dane techniczne

Grubość
1 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Niebieski
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
3101090
D-MTK BU Pokrywa złącza
Szybki podgląd: Opis i parametry
ZB 5 Oznacznik nieopisany

Opis produktu

Pasek oznaczników typu zack, pasek, biały, nieopisane, opisywany przy pomocy: PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 5,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 5,1 mm

Dane techniczne

Rozstaw (rozmiar rastra)
5.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
1050004
ZB 5 Oznacznik nieopisany
Szybki podgląd: Opis i parametry
EBL 3-5 Mostek wtykowy 3-bieg.

Opis produktu

Mostek wtykowy, raster: 5,2 mm, liczba biegunów: 3, kolor: szary

Dane techniczne

Liczba mostkowanych złączek
3
Napięcie znamionowe
800 V
Prąd znamionowy In
24 A
Rozstaw (rozmiar rastra)
5.2 mm
Kolor
Szary
Sposób montażu
Przykręcanie
Model
Mostek grzebieniowy
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
2303158
EBL 3-5 Mostek wtykowy 3-bieg.
Szybki podgląd: Opis i parametry
CLIPFIX 35 Wspornik szyn 35mm

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary

Dane techniczne

Długość
55.6 mm
Głębokość
35.5 mm
Szerokość
9.5 mm
Szerokość / rozmiar rastra
9.5 mm
Wysokość
55.6 mm
Wysokość przy najniższym sposobie montażu
35.5 mm
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał
Inne
Gatunek materiału
Poliamid (PA)
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Rodzaj blokowania
Bezśrubowy
Porównaj
3022218
CLIPFIX 35 Wspornik szyn 35mm
Szybki podgląd: Opis i parametry
CLIPFIX 35-5 Wspornik szyn 35mm

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary

Dane techniczne

Długość
48.6 mm
Głębokość
35.3 mm
Szerokość
5.15 mm
Szerokość / rozmiar rastra
5.15 mm
Wysokość
48.6 mm
Wysokość przy najniższym sposobie montażu
36.5 mm
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał
Inne
Gatunek materiału
Poliamid (PA)
Rodzaj blokowania
Bezśrubowy
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Porównaj
3022276
CLIPFIX 35-5 Wspornik szyn 35mm
Szybki podgląd: Opis i parametry
ATS-MTK Płytka separacyjna

Opis produktu

Płytka dzieląca, szerokość: 1 mm, kolor: szary

Dane techniczne

Grubość
1 mm
Ścianka końcowa
Nie
Przegroda
Tak
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Z zaczepami
Nie
Porównaj
3101223
ATS-MTK Płytka separacyjna
Szybki podgląd: Opis i parametry
ZB 5 LGS:L1-N,PE Oznacznik

Opis produktu

Pasek oznaczników typu zack, pasek, biały, opisany, wzdłuż: L1, L2, L3, N, PE, L1, L2, L3, N, PE, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 5,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 5,15 mm

Dane techniczne

Rozstaw (rozmiar rastra)
5.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
1050415
ZB 5 LGS:L1-N,PE Oznacznik
Szybki podgląd: Opis i parametry
E/UK Wspornik szyn nośnych

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary

Dane techniczne

Długość
50.5 mm
Głębokość
35.3 mm
Szerokość
9.5 mm
Szerokość / rozmiar rastra
9.5 mm
Wysokość
50.5 mm
Wysokość przy najniższym sposobie montażu
36.8 mm
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał
Inne
Gatunek materiału
Poliamid (PA)
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Porównaj
1201442
E/UK Wspornik szyn nośnych
Szybki podgląd: Opis i parametry
E/UK1 Wspornik końcowy

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, NS 32, kolor: szary

Dane techniczne

Długość
55.5 mm
Głębokość
50 mm
Szerokość
10 mm
Szerokość / rozmiar rastra
10 mm
Wysokość
55.5 mm
Wysokość przy najniższym sposobie montażu
51.5 mm
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał
Inne
Gatunek materiału
Poliamid (PA)
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Rodzaj blokowania
Przykręcanie
Porównaj
1201413
E/UK1 Wspornik końcowy
Szybki podgląd: Opis i parametry
E/NS 35 N Wspornik końcowy

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary

Dane techniczne

Długość
48.6 mm
Głębokość
32.8 mm
Szerokość
9.5 mm
Szerokość / rozmiar rastra
9.5 mm
Wysokość
48.6 mm
Wysokość przy najniższym sposobie montażu
34.3 mm
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał
Inne
Gatunek materiału
Poliamid (PA)
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Porównaj
0800886
E/NS 35 N Wspornik końcowy
Szybki podgląd: Opis i parametry
EBL 10-5 Mostek wtykowy 10-bieg.

Opis produktu

Mostek wtykowy, raster: 5,2 mm, liczba biegunów: 10, kolor: szary

Dane techniczne

Liczba mostkowanych złączek
10
Napięcie znamionowe
800 V
Prąd znamionowy In
24 A
Rozstaw (rozmiar rastra)
5.2 mm
Kolor
Szary
Sposób montażu
Przykręcanie
Model
Mostek grzebieniowy
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
2303132
EBL 10-5 Mostek wtykowy 10-bieg.
Szybki podgląd: Opis i parametry
ZB 5 CUS Oznacznik wg.opisu

Opis produktu

Pasek oznaczników typu zack, możliwość zamówienia: po pętli, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 5,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego:...

Dane techniczne

Rozstaw (rozmiar rastra)
5.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0824962
ZB 5 CUS Oznacznik wg.opisu
Szybki podgląd: Opis i parametry
UCT-TM 5 Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, Mata, biały, nieopisane, opisywany przy pomocy: BLUEMARK E.CARD, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME 2.0, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, TOPMARK NEO, TOPMARK LASER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości:...

Dane techniczne

Rozstaw (rozmiar rastra)
5.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0828734
UCT-TM 5 Mata oznacznikowa
Szybki podgląd: Opis i parametry
UC-TM 5 Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, Mata, biały, nieopisane, opisywany przy pomocy: BLUEMARK E.CARD, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 5,2 mm, Ilość pojedynczych tabliczek: 96, wysokość pola tekstowego:...

Dane techniczne

Rozstaw (rozmiar rastra)
5.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0818108
UC-TM 5 Mata oznacznikowa
Szybki podgląd: Opis i parametry
UCT-TM 5 CUS Oznacznik do zacisków

Opis produktu

Oznacznik do zacisków, możliwość zamówienia: matami, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 5,2 mm, Ilość pojedynczych tabliczek: 72, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 4,6 mm

Dane techniczne

Rozstaw (rozmiar rastra)
5.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0829595
UCT-TM 5 CUS Oznacznik do zacisków
Szybki podgląd: Opis i parametry
Ustawienia

Szanujemy Twoją prywatność. Możesz zmienić ustawienia cookies lub zaakceptować je wszystkie. W dowolnym momencie możesz dokonać zmiany swoich ustawień.

Niezbędne pliki cookies służą do prawidłowego funkcjonowania strony internetowej i umożliwiają Ci komfortowe korzystanie z oferowanych przez nas usług.

Pliki cookies odpowiadają na podejmowane przez Ciebie działania w celu m.in. dostosowania Twoich ustawień preferencji prywatności, logowania czy wypełniania formularzy. Dzięki plikom cookies strona, z której korzystasz, może działać bez zakłóceń.

Więcej

Tego typu pliki cookies umożliwiają stronie internetowej zapamiętanie wprowadzonych przez Ciebie ustawień oraz personalizację określonych funkcjonalności czy prezentowanych treści.

Dzięki tym plikom cookies możemy zapewnić Ci większy komfort korzystania z funkcjonalności naszej strony poprzez dopasowanie jej do Twoich indywidualnych preferencji. Wyrażenie zgody na funkcjonalne i personalizacyjne pliki cookies gwarantuje dostępność większej ilości funkcji na stronie.

Więcej

Analityczne pliki cookies pomagają nam rozwijać się i dostosowywać do Twoich potrzeb.

Cookies analityczne pozwalają na uzyskanie informacji w zakresie wykorzystywania witryny internetowej, miejsca oraz częstotliwości, z jaką odwiedzane są nasze serwisy www. Dane pozwalają nam na ocenę naszych serwisów internetowych pod względem ich popularności wśród użytkowników. Zgromadzone informacje są przetwarzane w formie zanonimizowanej. Wyrażenie zgody na analityczne pliki cookies gwarantuje dostępność wszystkich funkcjonalności.

Więcej

Dzięki reklamowym plikom cookies prezentujemy Ci najciekawsze informacje i aktualności na stronach naszych partnerów.

Promocyjne pliki cookies służą do prezentowania Ci naszych komunikatów na podstawie analizy Twoich upodobań oraz Twoich zwyczajów dotyczących przeglądanej witryny internetowej. Treści promocyjne mogą pojawić się na stronach podmiotów trzecich lub firm będących naszymi partnerami oraz innych dostawców usług. Firmy te działają w charakterze pośredników prezentujących nasze treści w postaci wiadomości, ofert, komunikatów mediów społecznościowych.

Więcej
Akademia Sonepar
