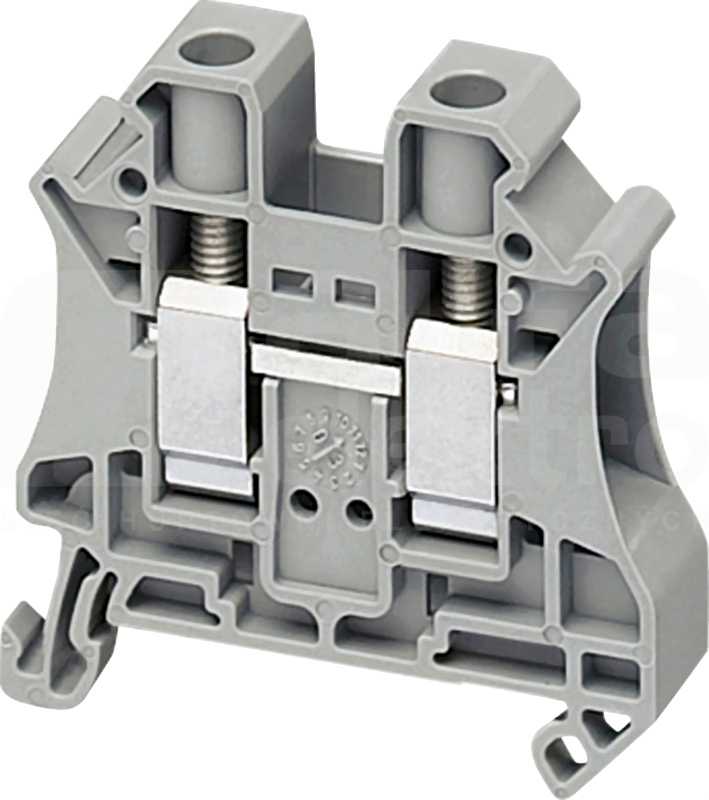

Linergy TR to blok zaciskowy dla Linergy. Należy on do bloku zacisków przelotowych Linergy o przekroju nominalnym 10 mm². Znamionowe napięcie robocze wynosi 600 V zgodnie z normą CSA/UL i 1000 V zgodnie z EN/IEC 60947-7-1. Prąd znamionowy wynosi 57A zgodnie z normą EN/IEC 60947-7-1 i 65A zgodnie z wymaganiami norm CSA i UL. Posiada szarą obróbkę powierzchni. Montaż za pomocą zacisków i bocznego połączenia przy użyciu jednopoziomowych zacisków śrubowych 1x1 Może to być podłączenie i odłączenie za pomocą śrubokręta. Jest kompatybilny z obudowami PrismaSeT G, PrismaSeT P, PrismaSeT HD, PrismaSeT Pack 250, PanelSeT, Mureva Enclosure, PrismaSeT XS, Tesys. Sprzedany po 50 w opakowaniu. Temperatura powietrza otoczenia dla pracy wynosi od -40 do 130 °C zgodnie z IEC 60216-1 i VDE 0304-T21. Certyfikowanych w wielu standardach (UL, CSA, VDE, GL, ·)
Dane techniczne
Długość
47.7 mm
Głębokość
47.7 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
1000 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 16 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 10 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 10 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 16 mm²
Prąd znamionowy In
57 A
Szerokość
10.2 mm
Szerokość / rozmiar rastra
10.2 mm
Wysokość
47.5 mm
Wysokość przy najniższym sposobie montażu
47.5 mm
Zakres temperatur pracy
-40 - 130 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
Symetryczna szyna DIN L=2000mm 7,5x 35mm. zastosowanie urządzenia: wielozadaniowy - gama produktów: Spacial - Typ produktu lub komponentu : szyna - skrócona nazwa urządzenia: TR - Kategoria akcesoriów / części oddzielnych: wyposażenie montażowe - rodzaj szyny: symetryczna DIN - ilość sztuk...
Akcesoria do listew zaciskowych do produktów Linergy TR. Jest to zacisk ograniczający o szerokości 5,2 mm do szyn DIN 35 mm. Charakteryzuje się NSYTRABF5 paskami
Dane techniczne
Długość
48.5 mm
Głębokość
48.5 mm
Szerokość
5.15 mm
Szerokość / rozmiar rastra
5.2 mm
Wysokość przy najniższym sposobie montażu
35 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Klasa palności materiału izolacyjnego zgodna z UL94
Ogranicznik końcowy Linergy NSYTR dla bloku zaciskowego. Jest kompatybilny z zaciskami śrubowymi TRV, TRH IDC, wciskanymi TRP i blokiem zacisków sprężynowych TRR. Posiada szarą obróbkę powierzchni. Montaż za pomocą śrub. Sprzedany po 50 w opakowaniu
Dane techniczne
Długość
48.6 mm
Głębokość
50.5 mm
Szerokość
9.5 mm
Szerokość / rozmiar rastra
9.5 mm
Wysokość przy najniższym sposobie montażu
32.8 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Klasa palności materiału izolacyjnego zgodna z UL94
Linergy NSYTR partition plate for terminal block . It is compatible with TRV screw terminal. It has grey surface treatment. For screw single-level terminal block 1x1, 2.5 to 10mm². Sold in lots of 50 units. It is compliant with Green Premium (RoHS/REACH)
Dane techniczne
Grubość
2 mm
Ścianka końcowa
Nie
Przegroda
Tak
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
Linergy NSYTR marker holder for TRA label holder. It is compatible with TRA label holder. Sold in lots of 100 units. It is compliant with Green Premium (RoHS/REACH)

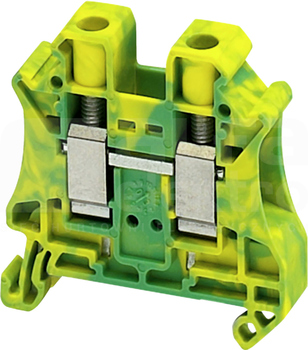

Linergy TR is terminal block for Linergy. It belongs to linergy earth terminal block with 10 mm² nominal cross section. It has green-yellow surface treatment. Mounting by clip-on and sideways connection by single-level 1x1 screw terminals. It could be connection and disconnection by screwdriver. It...
Dane techniczne
Długość
47.7 mm
Głębokość
47.7 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 16 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 10 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.2 - 10 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 16 mm²
Szerokość
10.2 mm
Szerokość / rozmiar rastra
10.2 mm
Wysokość
47.5 mm
Wysokość przy najniższym sposobie montażu
47.5 mm
Zakres temperatur pracy
-40 - 130 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Zielono-żółty
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Wymagana płytka zamykająca
Tak
Funkcja PEN
Nie
Pozycja połączenia
Z boku / boczny
Klasa palności materiału izolacyjnego zgodna z UL94
Linergy NSYTR cover plate for terminal block. It has grey surface treatment. For screw single-level terminal block 1x1, 2.5 to 10mm². It is compatible with TRV screw terminal. Sold in lots of 50 units. It is compliant with Green Premium (RoHS/REACH)
Dane techniczne
Grubość
2.2 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
