PTTB 1,5/S/2P BK Złącze 2-poziomowePHOENIX CONTACT

files/fotob/1240078.jpg.
PTTB 1,5/S/2P BK Złącze 2-poziomowe
Porównaj
PTTB 1,5/S/2P BK Złącze 2-poziomowe
Informacje podstawowe
Producent:
PHOENIX CONTACT
Produkty z serii:
Nr Katalogowy:
3212444
Symbol Sonepar:
P10272323
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Złączka dwupoziomowa, Prąd i napięcie określa zastosowany wtyk., napięcie znamionowe: 500 V, prąd znamionowy: 16 A, rodzaj przyłącza: Przyłącze wtykowe / Push-in, 1. i 2-poziomowe, Przekrój znamionowy: 1,5 mm², przekrój: 0,14 mm² - 1,5 mm², rodzaj montażu: NS 35/7,5, NS 35/15, kolor: czarny

Dane techniczne

Długość
69.3 mm
Głębokość
42.6 mm
Liczba poziomów
2
Liczba zacisków na poziom
2
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.14 - 1.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.14 - 1.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.14 - 1 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.14 - 1.5 mm2
Prąd znamionowy In
16 A
Szerokość
3.5 mm
Szerokość / rozmiar rastra
3.5 mm
Wysokość
69.3 mm
Wysokość przy najniższym sposobie montażu
42.6 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj połączenia elektrycznego 1
Inne
Kolor
Czarny
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Wymagana płytka zamykająca
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Rodzaj połączenia elektrycznego 2
Inne
Wewnętrzne piętra zmostkowane
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie

Pliki do pobrania

Karta katalogowa
Format: pdf
Pobierz

Produkty powiązane i akcesoria

CLIP-PROJECT Advanced Program komputerowy

Opis produktu

Dostępne w kilku wersjach językowych oprogramowanie do komfortowego projektowania produktów Phoenix Contact na znormalizowanych szynach nośnych
Porównaj
5146040
CLIP-PROJECT Advanced Program komputerowy
Szybki podgląd: Opis i parametry
więcej
CRIMPFOX 6T-F Szczypce zaciskowe

Opis produktu

Niezmiennie wysoka jakość zaciskania. Oznakowane stacje matryc do precyzyjnej obróbki odpowiednich przekrojów

Dane techniczne

Długość
220 mm
Przekrój
0.25 - 6 mm2
Odpowiednie do
Końcówki tulejkowe
Kształt zacisku/praski
Zacisk trapezowy
Z zapadką (do urządzeń mechanicznych)
Tak
Porównaj
1212038
CRIMPFOX 6T-F Szczypce zaciskowe
Szybki podgląd: Opis i parametry
więcej
CRIMPFOX 6S-F Szczypce zaciskowe

Opis produktu

Praska zaciskowa, rodzaj styku: końcówki izolowane i nieizolowane, średnica min.: 0,5 mm², średnica maks.: 6 mm², zaprasowanie: crimp kwadratowy, czarny

Dane techniczne

Długość
198 mm
Przekrój
0.5 - 6 mm²
Odpowiednie do
Końcówki tulejkowe
Z zapadką (do urządzeń mechanicznych)
Tak
Kształt zacisku/praski
Inne
Porównaj
1212043
CRIMPFOX 6S-F Szczypce zaciskowe
Szybki podgląd: Opis i parametry
więcej

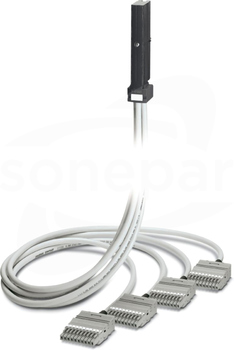

VIP-PA-PWR/4X10 PT/0,5M/S7 Adapter czołowy

Opis produktu

VIP-Power Cabling, uniwersalny adapter czołowy do przyłączania do wszystkich powszechnie stosowanych 40-pinowych podzespołów I/O SIMATIC S7-300, za pośrednictwem czterech przewodów, każdy wyposażony w 10-pinowe złącze wtykowe COMBI, wymiar rastra: 3,5 mm, długość kabla: 0,5 m
Porównaj
2905516
VIP-PA-PWR/4X10 PT/0,5M/S7 Adapter czołowy
Szybki podgląd: Opis i parametry
więcej
VIP-PA-PWR/4X10 PT/1,0M/S7 Adapter czołowy

Opis produktu

VIP-Power Cabling, uniwersalny adapter czołowy do przyłączania do wszystkich powszechnie stosowanych 40-pinowych podzespołów I/O SIMATIC S7-300, za pośrednictwem czterech przewodów, każdy wyposażony w 10-pinowe złącze wtykowe COMBI, wymiar rastra: 3,5 mm, długość kabla: 1 m
Porównaj
2905517
VIP-PA-PWR/4X10 PT/1,0M/S7 Adapter czołowy
Szybki podgląd: Opis i parametry
więcej
VIP-PA-PWR/4X10 PT/1,5M/S7 Adapter czołowy

Opis produktu

VIP-Power Cabling, uniwersalny adapter czołowy do przyłączania do wszystkich powszechnie stosowanych 40-pinowych podzespołów I/O SIMATIC S7-300, za pośrednictwem czterech przewodów, każdy wyposażony w 10-pinowe złącze wtykowe COMBI, wymiar rastra: 3,5 mm, długość kabla: 1,5 m
Porównaj
2905518
VIP-PA-PWR/4X10 PT/1,5M/S7 Adapter czołowy
Szybki podgląd: Opis i parametry
więcej
VIP-PA-PWR/4X10 PT/2,0M/S7 Adapter czołowy

Opis produktu

VIP-Power Cabling, uniwersalny adapter czołowy do przyłączania do wszystkich powszechnie stosowanych 40-pinowych podzespołów I/O SIMATIC S7-300, za pośrednictwem czterech przewodów, każdy wyposażony w 10-pinowe złącze wtykowe COMBI, wymiar rastra: 3,5 mm, długość kabla: 2 m
Porównaj
2905519
VIP-PA-PWR/4X10 PT/2,0M/S7 Adapter czołowy
Szybki podgląd: Opis i parametry
więcej
VIP-PA-PWR/4X10 PT/2,5M/S7 Adapter czołowy

Opis produktu

VIP-Power Cabling, uniwersalny adapter czołowy do przyłączania do wszystkich powszechnie stosowanych 40-pinowych podzespołów I/O SIMATIC S7-300, za pośrednictwem czterech przewodów, każdy wyposażony w 10-pinowe złącze wtykowe COMBI, wymiar rastra: 3,5 mm, długość kabla: 2,5 m
Porównaj
2905520
VIP-PA-PWR/4X10 PT/2,5M/S7 Adapter czołowy
Szybki podgląd: Opis i parametry
więcej
CLIP-PROJECT Professenional Program komputerowy

Opis produktu

Dostępne w kilku wersjach językowych oprogramowanie do projektowania listew ze złączkami. Jeden moduł umożliwia profesjonalne opisywanie oznaczników i etykiet złączek, żył, przewodów i urządzeń
Porównaj
5146053
CLIP-PROJECT Professenional Program komputerowy
Szybki podgląd: Opis i parametry
więcej
AI-S 1 - 8 TQ Tulejka

Opis produktu

Tulejka, S-Slimline, Długość w obszarze stykowym: 8 mm, długość osłony: 14 mm, kolor: turkusowy

Dane techniczne

Długość tulejki
14 mm
Nominalny przekrój poprzeczny
1 mm²
Kolor
Turkusowy
Materiał
Miedź
Z izolacją
Tak
Rodzaj budowy
Standardowy
Zabezpieczenie powierzchni
Inne
Bezhalogenowe
Tak
Do przewodów odpornych na zwarcie
Nie
W taśmie
Nie
Z oznacznikiem
Nie
Materiał izolacyjny
Polipropylen (PP)
Rozmiar AWG
18
Materiał izolacji
Inne
Porównaj
1200293
AI-S 1 - 8 TQ Tulejka
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 CAP Osłona szyny

Opis produktu

Zaślepka, materiał: PP, niepowlekany, kolor: szary

Dane techniczne

Długość
37.5 mm
Głębokość
9 mm
Szerokość
7 mm
Szerokość / rozmiar rastra
7 mm
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał
Tworzywo sztuczne
Odpowiednie do
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
HB
Rodzaj blokowania
Bezśrubowy
Porównaj
1206560
NS 35/7,5 CAP Osłona szyny
Szybki podgląd: Opis i parametry
więcej
NS 35/15 CAP Osłona szyny

Opis produktu

Zaślepka, materiał: PP, niepowlekany, rodzaj montażu: NS 35/15, kolor: szary

Dane techniczne

Długość
37.5 mm
Głębokość
16.5 mm
Szerokość
7 mm
Wysokość
16.5 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Odpowiednie do
Inne
Zabezpieczenie powierzchni
Stan surowy
Perforacja
Nie
Porównaj
1206573
NS 35/15 CAP Osłona szyny
Szybki podgląd: Opis i parametry
więcej
DP PS-3,5 Płytka dystansowa

Opis produktu

Płytka dystansowa, głębokość: 33,5 mm, szerokość: 3,5 mm, wysokość: 15,9 mm, liczba biegunów: 1, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
1
Kolor
Czerwony
Model
Inne
Z izolacją
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
3031011
DP PS-3,5 Płytka dystansowa
Szybki podgląd: Opis i parametry
więcej
FBS 2-3,5 czerwony Mostek 2-bieg.

Opis produktu

Mostek, raster: 3,5 mm, liczba biegunów: 2, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
2
Prąd znamionowy In
17.5 A
Rozstaw (rozmiar rastra)
3.5 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3213014
FBS 2-3,5 czerwony Mostek 2-bieg.
Szybki podgląd: Opis i parametry
więcej
FBS 2-3,5 BU niebieski Mostek 2-bieg.

Opis produktu

Mostek, raster: 3,5 mm, liczba biegunów: 2, kolor: niebieski

Dane techniczne

Liczba mostkowanych złączek
2
Prąd znamionowy In
17.5 A
Rozstaw (rozmiar rastra)
3.5 mm
Kolor
Niebieski
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3213086
FBS 2-3,5 BU niebieski Mostek 2-bieg.
Szybki podgląd: Opis i parametry
więcej
FBS 2-3,5 GY szary Mostek 2-bieg.

Opis produktu

Mostek, raster: 3,5 mm, liczba biegunów: 2, kolor: szary

Dane techniczne

Liczba mostkowanych złączek
2
Prąd znamionowy In
17.5 A
Rozstaw (rozmiar rastra)
3.5 mm
Kolor
Szary
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3213153
FBS 2-3,5 GY szary Mostek 2-bieg.
Szybki podgląd: Opis i parametry
więcej
MPS-IH GY Tulejka izolująca

Opis produktu

Tulejka izolująca, kolor: szary
Porównaj
0201728
MPS-IH GY Tulejka izolująca
Szybki podgląd: Opis i parametry
więcej
MPS-IH WH BIAŁY Wtyk probierczy

Opis produktu

Tulejka izolująca, kolor: biały
Porównaj
0201663
MPS-IH WH BIAŁY Wtyk probierczy
Szybki podgląd: Opis i parametry
więcej
MPS-IH RD CZERWONY Wtyk probierczy

Opis produktu

Tulejka izolująca, kolor: czerwone
Porównaj
0201676
MPS-IH RD CZERWONY Wtyk probierczy
Szybki podgląd: Opis i parametry
więcej
MPS-IH BU NIEBIESKI Wtyk probierczy

Opis produktu

Tulejka izolująca, kolor: niebieski
Porównaj
0201689
MPS-IH BU NIEBIESKI Wtyk probierczy
Szybki podgląd: Opis i parametry
więcej
