PTU 6-T ZłączePHOENIX CONTACT

files/fotob/1841396.jpg.

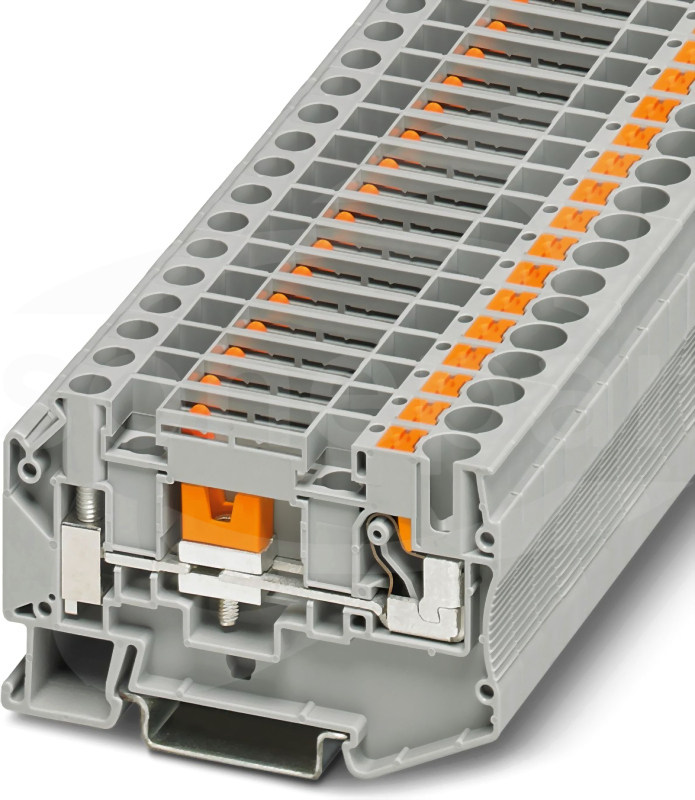

PTU 6-T Złącze
Porównaj
Informacje podstawowe
Producent:
Produkty z serii:
Nr Katalogowy:
3209535
Kod EAN:
4055626046617
Symbol Sonepar:
P01786218
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Opis produktu

Złącze rozłączalne do przekładników pomiarowych, rodzaj przyłącza: zaciski Push-in, Przyłącze śrubowe, przekrój: 0,5 mm² - 10 mm², AWG: 20 - 10, szerokość: 8,2 mm, kolor: szary, montaż: NS 35/7,5, NS 35/15

Dane techniczne

Długość
73.9 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 10 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 6 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 6 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 6 mm2
Prąd znamionowy In
41 A
Szerokość / rozmiar rastra
8.2 mm
Wysokość przy najniższym sposobie montażu
48 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj połączenia elektrycznego 1
Inne
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Z wbudowanym gniazdem testowym
Nie
Wymagana płytka zamykająca
Tak
Wewnętrzne piętra zmostkowane
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0

Pliki do pobrania

Karta katalogowa
Format: pdf
