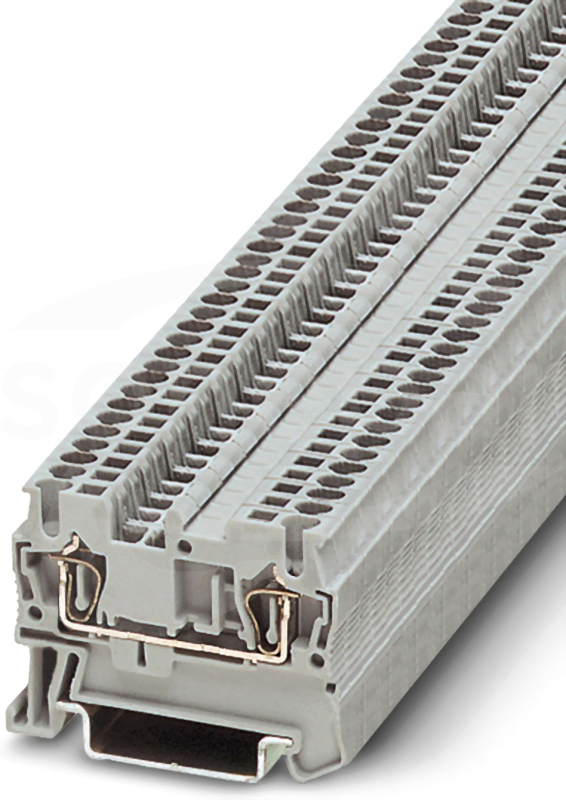

ST 1,5 Złącze sprężynowePHOENIX CONTACT

files/fotob/1832167.jpg.
ST 1,5 Złącze sprężynowe
Porównaj
Informacje podstawowe
Producent:
PHOENIX CONTACT
Produkty z serii:
Nr Katalogowy:
3031076
Kod EAN:
4017918186616
Symbol Sonepar:
P00261353
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Dostępny

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Złączka przelotowa, napięcie znamionowe: 500 V, prąd znamionowy: 17,5 A, ilość przyłączy: 2, rodzaj przyłącza: Przyłącze sprężynowe, Przekrój znamionowy: 1,5 mm², 1. poziomowe, przekrój: 0,08 mm² - 1,5 mm², rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary

Dane techniczne

Długość
48.5 mm
Głębokość
36.5 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.08 - 1.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.08 - 1.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.14 - 0.14 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.08 - 1.5 mm2
Prąd znamionowy In
17.5 A
Szerokość
4.2 mm
Szerokość / rozmiar rastra
4.2 mm
Wysokość
48.5 mm
Wysokość przy najniższym sposobie montażu
36.5 mm
Zakres temperatur pracy
-60 - 110 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Wewnętrzne piętra zmostkowane
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Do instalacji
Aluminium/miedź
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Wymagana płytka zamykająca
Tak
Pozycja połączenia
Z góry / u góry

Pliki do pobrania

Certyfikat RoHS
Format: pdf
Pobierz
Karta katalogowa
Format: pdf
Pobierz

Produkty powiązane i akcesoria

ATP-ST 4 Płytka separacyjna

Opis produktu

Płytka dzieląca, głębokość: 39 mm, szerokość: 2 mm, wysokość: 59,8 mm, kolor: szary

Dane techniczne

Grubość
2.2 mm
Ścianka końcowa
Nie
Przegroda
Tak
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
3030721
ATP-ST 4 Płytka separacyjna
Szybki podgląd: Opis i parametry
więcej
CLIPFIX 35 Wspornik szyn 35mm

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary

Dane techniczne

Długość
55.6 mm
Głębokość
35.5 mm
Szerokość
9.5 mm
Szerokość / rozmiar rastra
9.5 mm
Wysokość
55.6 mm
Wysokość przy najniższym sposobie montażu
35.5 mm
Kolor
Szary
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Rodzaj blokowania
Bezśrubowy
Porównaj
3022218
CLIPFIX 35 Wspornik szyn 35mm
Szybki podgląd: Opis i parametry
więcej
CLIPFIX 35-5 Wspornik szyn 35mm

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary

Dane techniczne

Długość
48.6 mm
Głębokość
35.3 mm
Szerokość
5.15 mm
Szerokość / rozmiar rastra
5.15 mm
Wysokość
48.6 mm
Wysokość przy najniższym sposobie montażu
36.5 mm
Kolor
Szary
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Rodzaj blokowania
Bezśrubowy
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Porównaj
3022276
CLIPFIX 35-5 Wspornik szyn 35mm
Szybki podgląd: Opis i parametry
więcej

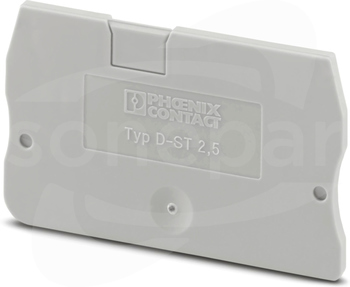

D-ST 2,5 Pokrywa złącza

Opis produktu

Płytka końcowa, głębokość: 29,1 mm, szerokość: 2,2 mm, wysokość: 48,6 mm, kolor: szary

Dane techniczne

Grubość
2.2 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
3030417
D-ST 2,5 Pokrywa złącza
Szybki podgląd: Opis i parametry
więcej

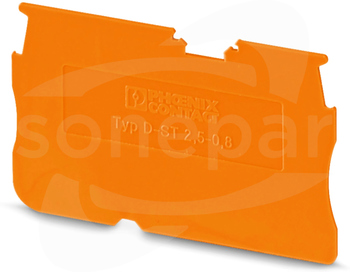

D-ST 2,5-0,8 OG Pokrywa złącza

Opis produktu

Płytka końcowa, głębokość: 29 mm, szerokość: 0,8 mm, wysokość: 48,6 mm, kolor: pomarańczowy

Dane techniczne

Grubość
0.8 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Pomarańczowy
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
3030511
D-ST 2,5-0,8 OG Pokrywa złącza
Szybki podgląd: Opis i parametry
więcej

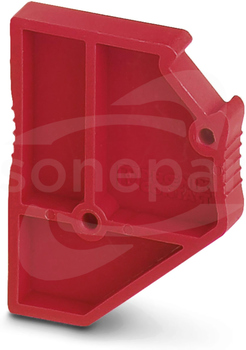

DP PS-4 Płytka dystansowa

Opis produktu

Płytka dystansowa, głębokość: 29 mm, szerokość: 4,2 mm, wysokość: 22,4 mm, liczba biegunów: 1, kolor: czerwone

Dane techniczne

Grubość
4.15 mm
Ścianka końcowa
Nie
Przegroda
Nie
Kolor
Czerwony
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
3036712
DP PS-4 Płytka dystansowa
Szybki podgląd: Opis i parametry
więcej
E/NS 35 N Wspornik końcowy

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary

Dane techniczne

Długość
48.6 mm
Głębokość
32.8 mm
Szerokość
9.5 mm
Szerokość / rozmiar rastra
9.5 mm
Wysokość
48.6 mm
Wysokość przy najniższym sposobie montażu
34.3 mm
Kolor
Szary
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Porównaj
0800886
E/NS 35 N Wspornik końcowy
Szybki podgląd: Opis i parametry
więcej
E/UK Wspornik szyn nośnych

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary

Dane techniczne

Długość
50.5 mm
Głębokość
35.3 mm
Szerokość
9.5 mm
Szerokość / rozmiar rastra
9.5 mm
Wysokość
50.5 mm
Wysokość przy najniższym sposobie montażu
36.8 mm
Kolor
Szary
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Porównaj
1201442
E/UK Wspornik szyn nośnych
Szybki podgląd: Opis i parametry
więcej
E/UK1 Wspornik końcowy

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, NS 32, kolor: szary

Dane techniczne

Długość
55.5 mm
Głębokość
50 mm
Szerokość
10 mm
Szerokość / rozmiar rastra
10 mm
Wysokość
55.5 mm
Wysokość przy najniższym sposobie montażu
51.5 mm
Kolor
Szary
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Rodzaj blokowania
Przykręcanie
Porównaj
1201413
E/UK1 Wspornik końcowy
Szybki podgląd: Opis i parametry
więcej
FBS 3-4 GY Mostek 3-bieg.

Opis produktu

Mostek, raster: 4,2 mm, liczba biegunów: 3, kolor: szary

Dane techniczne

Liczba mostkowanych złączek
3
Prąd znamionowy In
17.5 A
Rozstaw (rozmiar rastra)
4.2 mm
Kolor
Szary
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3030131
FBS 3-4 GY Mostek 3-bieg.
Szybki podgląd: Opis i parametry
więcej

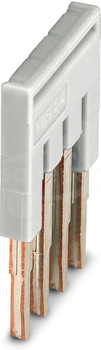

FBS 4-4 GY Mostek

Opis produktu

Mostek, raster: 4,2 mm, liczba biegunów: 4, kolor: szary

Dane techniczne

Liczba mostkowanych złączek
4
Prąd znamionowy In
17.5 A
Rozstaw (rozmiar rastra)
4.2 mm
Kolor
Szary
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3030134
FBS 4-4 GY Mostek
Szybki podgląd: Opis i parametry
więcej

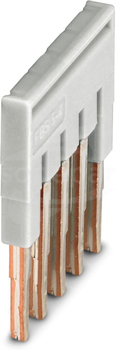

FBS 5-4 GY Mostek

Opis produktu

Mostek, raster: 4,2 mm, liczba biegunów: 5, kolor: szary

Dane techniczne

Liczba mostkowanych złączek
5
Prąd znamionowy In
17.5 A
Rozstaw (rozmiar rastra)
4.2 mm
Kolor
Szary
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3030147
FBS 5-4 GY Mostek
Szybki podgląd: Opis i parametry
więcej

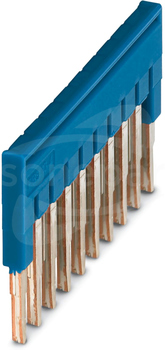

FBS 10-4 BU niebieski Mostek 10-bieg.

Opis produktu

Mostek, raster: 4,2 mm, liczba biegunów: 10, kolor: niebieski

Dane techniczne

Liczba mostkowanych złączek
10
Prąd znamionowy In
17.5 A
Rozstaw (rozmiar rastra)
4.2 mm
Kolor
Niebieski
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3036851
FBS 10-4 BU niebieski Mostek 10-bieg.
Szybki podgląd: Opis i parametry
więcej

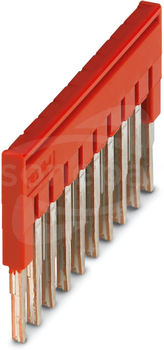

FBS 10-4 Mostek 10-bieg.

Opis produktu

Mostek, raster: 4,2 mm, liczba biegunów: 10, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
10
Napięcie znamionowe
500 V
Prąd znamionowy In
17.5 A
Rozstaw (rozmiar rastra)
4.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3030158
FBS 10-4 Mostek 10-bieg.
Szybki podgląd: Opis i parametry
więcej
FBS 2-4 BU Mostek 2-bieg.

Opis produktu

Mostek, raster: 4,2 mm, liczba biegunów: 2, kolor: niebieski

Dane techniczne

Liczba mostkowanych złączek
2
Prąd znamionowy In
17.5 A
Rozstaw (rozmiar rastra)
4.2 mm
Kolor
Niebieski
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3030117
FBS 2-4 BU Mostek 2-bieg.
Szybki podgląd: Opis i parametry
więcej
FBS 2-4 GY Mostek wtykowy

Opis produktu

Mostek, raster: 4,2 mm, liczba biegunów: 2, kolor: szary

Dane techniczne

Liczba mostkowanych złączek
2
Prąd znamionowy In
17.5 A
Rozstaw (rozmiar rastra)
4.2 mm
Kolor
Szary
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3030118
FBS 2-4 GY Mostek wtykowy
Szybki podgląd: Opis i parametry
więcej
FBS 2-4 Mostek 2-bieg.

Opis produktu

Mostek, raster: 4,2 mm, liczba biegunów: 2, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
2
Napięcie znamionowe
500 V
Prąd znamionowy In
17.5 A
Rozstaw (rozmiar rastra)
4.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3030116
FBS 2-4 Mostek 2-bieg.
Szybki podgląd: Opis i parametry
więcej

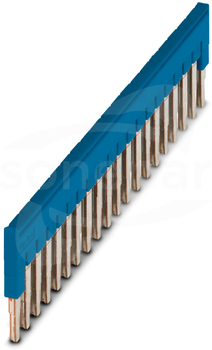

FBS 20-4 BU niebieski Mostek 20-bieg.

Opis produktu

Mostek, raster: 4,2 mm, liczba biegunów: 20, kolor: niebieski

Dane techniczne

Liczba mostkowanych złączek
20
Prąd znamionowy In
17.5 A
Rozstaw (rozmiar rastra)
4.2 mm
Kolor
Niebieski
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3030353
FBS 20-4 BU niebieski Mostek 20-bieg.
Szybki podgląd: Opis i parametry
więcej

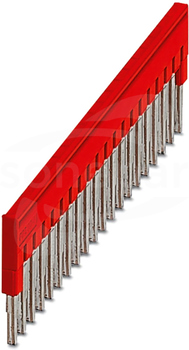

FBS 20-4 Mostek 20-bieg.

Opis produktu

Mostek, raster: 4,2 mm, liczba biegunów: 20, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
20
Napięcie znamionowe
500 V
Prąd znamionowy In
41 A
Rozstaw (rozmiar rastra)
4.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3030352
FBS 20-4 Mostek 20-bieg.
Szybki podgląd: Opis i parametry
więcej
FBS 3-4 BU Mostek 4-bieg.

Opis produktu

Mostek, raster: 4,2 mm, liczba biegunów: 3, kolor: niebieski

Dane techniczne

Liczba mostkowanych złączek
3
Prąd znamionowy In
17.5 A
Rozstaw (rozmiar rastra)
4.2 mm
Kolor
Niebieski
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3030130
FBS 3-4 BU Mostek 4-bieg.
Szybki podgląd: Opis i parametry
więcej
ZNAJDŹ ODDZIAŁ

61 oddziałów



eHANDEL

Zamówienia online

PRZEMYSŁ

Oferta dla przemysłu

FOTOWOLTAIKA

Prąd ze słońca

SZKOLENIA

Techniczne i asortymentowe

Kontakt z hurtowniami



Sonepar Polska Sp. z o.o.

ul. Obr. Westerplatte 81, 40-335 Katowice

KRS: 0000056882, REGON: 270117632,

NIP: 634-013-56-76
Kapital zakladowy 30 000 000 PLN
BDO: 000003064

Konto
Schowek
Tu możesz przechowywać produkty do momentu zakupu. Twoje produkty pozostaną w schowku nawet po wylogowaniu.
Ustawienia

Szanujemy Twoją prywatność. Możesz zmienić ustawienia cookies lub zaakceptować je wszystkie. W dowolnym momencie możesz dokonać zmiany swoich ustawień.

Niezbędne pliki cookies służą do prawidłowego funkcjonowania strony internetowej i umożliwiają Ci komfortowe korzystanie z oferowanych przez nas usług.

Pliki cookies odpowiadają na podejmowane przez Ciebie działania w celu m.in. dostosowania Twoich ustawień preferencji prywatności, logowania czy wypełniania formularzy. Dzięki plikom cookies strona, z której korzystasz, może działać bez zakłóceń.

Więcej

Tego typu pliki cookies umożliwiają stronie internetowej zapamiętanie wprowadzonych przez Ciebie ustawień oraz personalizację określonych funkcjonalności czy prezentowanych treści.

Dzięki tym plikom cookies możemy zapewnić Ci większy komfort korzystania z funkcjonalności naszej strony poprzez dopasowanie jej do Twoich indywidualnych preferencji. Wyrażenie zgody na funkcjonalne i personalizacyjne pliki cookies gwarantuje dostępność większej ilości funkcji na stronie.

Więcej

Analityczne pliki cookies pomagają nam rozwijać się i dostosowywać do Twoich potrzeb.

Cookies analityczne pozwalają na uzyskanie informacji w zakresie wykorzystywania witryny internetowej, miejsca oraz częstotliwości, z jaką odwiedzane są nasze serwisy www. Dane pozwalają nam na ocenę naszych serwisów internetowych pod względem ich popularności wśród użytkowników. Zgromadzone informacje są przetwarzane w formie zanonimizowanej. Wyrażenie zgody na analityczne pliki cookies gwarantuje dostępność wszystkich funkcjonalności.

Więcej

Dzięki reklamowym plikom cookies prezentujemy Ci najciekawsze informacje i aktualności na stronach naszych partnerów.

Promocyjne pliki cookies służą do prezentowania Ci naszych komunikatów na podstawie analizy Twoich upodobań oraz Twoich zwyczajów dotyczących przeglądanej witryny internetowej. Treści promocyjne mogą pojawić się na stronach podmiotów trzecich lub firm będących naszymi partnerami oraz innych dostawców usług. Firmy te działają w charakterze pośredników prezentujących nasze treści w postaci wiadomości, ofert, komunikatów mediów społecznościowych.

Więcej
Zapisz niezbędne Zezwól na wszystkie
Akademia Sonepar
