ST 16-TWIN Złącze sprężynowePHOENIX CONTACT

files/fotob/1838008.jpg.
ST 16-TWIN Złącze sprężynowe
Porównaj
ST 16-TWIN Złącze sprężynowe
Informacje podstawowe
Producent:
PHOENIX CONTACT
Produkty z serii:
Nr Katalogowy:
3035328
Kod EAN:
4046356100908
Symbol Sonepar:
P01337541
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Złączka przelotowa, napięcie znamionowe: 1000 V, prąd znamionowy: 76 A, ilość przyłączy: 3, rodzaj przyłącza: Przyłącze sprężynowe, Przekrój znamionowy: 16 mm², przekrój: 0,2 mm² - 25 mm², rodzaj montażu: NS 35/15, NS 35/7,5, kolor: szary

Dane techniczne

Długość
107.8 mm
Głębokość
51.5 mm
Liczba poziomów
1
Liczba zacisków na poziom
3
Napięcie znamionowe
1000 V
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 25 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 16 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 0.25 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 16 mm2
Prąd znamionowy In
76 A
Szerokość
12.2 mm
Szerokość / rozmiar rastra
12.2 mm
Wysokość
107.8 mm
Wysokość przy najniższym sposobie montażu
51.5 mm
Zakres temperatur pracy
-60 - 110 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Wewnętrzne piętra zmostkowane
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Wymagana płytka zamykająca
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Do instalacji
Aluminium/miedź

Pliki do pobrania

Certyfikat RoHS
Format: pdf
Pobierz
Karta katalogowa
Format: pdf
Pobierz

Produkty powiązane i akcesoria

NS 35/7,5 CAP Osłona szyny

Opis produktu

Zaślepka, materiał: PP, niepowlekany, kolor: szary

Dane techniczne

Długość
37.5 mm
Głębokość
9 mm
Szerokość
7 mm
Szerokość / rozmiar rastra
7 mm
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał
Tworzywo sztuczne
Odpowiednie do
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
HB
Rodzaj blokowania
Bezśrubowy
Porównaj
1206560
NS 35/7,5 CAP Osłona szyny
Szybki podgląd: Opis i parametry
więcej
MPS-IH GY Tulejka izolująca

Opis produktu

Tulejka izolująca, kolor: szary
Porównaj
0201728
MPS-IH GY Tulejka izolująca
Szybki podgląd: Opis i parametry
więcej
MPS-IH WH BIAŁY Wtyk probierczy

Opis produktu

Tulejka izolująca, kolor: biały
Porównaj
0201663
MPS-IH WH BIAŁY Wtyk probierczy
Szybki podgląd: Opis i parametry
więcej
MPS-IH RD CZERWONY Wtyk probierczy

Opis produktu

Tulejka izolująca, kolor: czerwone
Porównaj
0201676
MPS-IH RD CZERWONY Wtyk probierczy
Szybki podgląd: Opis i parametry
więcej
MPS-IH BU NIEBIESKI Wtyk probierczy

Opis produktu

Tulejka izolująca, kolor: niebieski
Porównaj
0201689
MPS-IH BU NIEBIESKI Wtyk probierczy
Szybki podgląd: Opis i parametry
więcej
MPS-IH YE ŻÓŁTY Wtyk probierczy

Opis produktu

Tulejka izolująca, kolor: żółty
Porównaj
0201692
MPS-IH YE ŻÓŁTY Wtyk probierczy
Szybki podgląd: Opis i parametry
więcej
MPS-IH GN ZIELONY Wtyk probierczy

Opis produktu

Tulejka izolująca, kolor: zielony
Porównaj
0201702
MPS-IH GN ZIELONY Wtyk probierczy
Szybki podgląd: Opis i parametry
więcej
MPS-IH BK CZARNY Wtyk probierczy

Opis produktu

Tulejka izolująca, kolor: czarny
Porównaj
0201731
MPS-IH BK CZARNY Wtyk probierczy
Szybki podgląd: Opis i parametry
więcej
ZBF 12 Oznacznik nieopisany

Opis produktu

Taśma oznaczników ponacinana, płaska, pasek, biały, nieopisane, opisywany przy pomocy: PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 12 mm, Ilość pojedynczych tabliczek: 5, wysokość pola tekstowego: 12,15 mm, szerokość pola tekstowego: 5,15 mm

Dane techniczne

Rozstaw (rozmiar rastra)
12 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0809735
ZBF 12 Oznacznik nieopisany
Szybki podgląd: Opis i parametry
więcej
ZB 12:UNPRINTED Oznacznik

Opis produktu

Pasek oznaczników typu zack, pasek, biały, nieopisane, opisywany przy pomocy: PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 12,2 mm, Ilość pojedynczych tabliczek: 5, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 12,15 mm

Dane techniczne

Rozstaw (rozmiar rastra)
12.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0812120
ZB 12:UNPRINTED Oznacznik
Szybki podgląd: Opis i parametry
więcej
ZB 12 LGS:L1-N,PE Oznacznik

Opis produktu

Pasek oznaczników typu zack, pasek, biały, opisany, zadrukowane wzdłuż: L1, L2, L3, N, PE, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 12,2 mm, Ilość pojedynczych tabliczek: 5, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 12,15 mm

Dane techniczne

Rozstaw (rozmiar rastra)
12.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0812146
ZB 12 LGS:L1-N,PE Oznacznik
Szybki podgląd: Opis i parametry
więcej
D-ST 16-TWIN Pokrywa złącza

Opis produktu

Płytka końcowa, głębokość: 44 mm, szerokość: 2,2 mm, wysokość: 108 mm, kolor: szary

Dane techniczne

Grubość
2.2 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
3035357
D-ST 16-TWIN Pokrywa złącza
Szybki podgląd: Opis i parametry
więcej
FBS 2-12 Mostek 2-bieg.

Opis produktu

Mostek, raster: 12 mm, liczba biegunów: 2, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
2
Napięcie znamionowe
800 V
Prąd znamionowy In
76 A
Rozstaw (rozmiar rastra)
12 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3005950
FBS 2-12 Mostek 2-bieg.
Szybki podgląd: Opis i parametry
więcej
WST 10/35 Pokrywa ostrzegawcza

Opis produktu

Pokrywka ostrzegawcza, pasek, żółty, opisany, rodzaj montażu: wtykanie, do styków o szerokości: 9,35 mm, Ilość pojedynczych tabliczek: 5

Dane techniczne

Rozstaw (rozmiar rastra)
9.35 mm
Szerokość
9.35 mm
Wysokość
11.82 mm
Z symbolem ostrzegawczym/informacyjnym
Tak
Z napisem ostrzegawczym/informacyjnym
Tak
Kolor
Żółty
Sposób montażu
Inne
Materiał
Tworzywo sztuczne
Model
Inne
Bezhalogenowe
Tak
Znaczenie nadruku
Inne
Symbol
Inne
Porównaj
3030006
WST 10/35 Pokrywa ostrzegawcza
Szybki podgląd: Opis i parametry
więcej
RB ST 16- (2,5/4) Mostek redukcyjny

Opis produktu

Mostek redukcyjny, raster: 11 mm, liczba biegunów: 2, długość: 37 mm, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
2
Prąd znamionowy In
32 A
Rozstaw (rozmiar rastra)
11 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Złącze redukcyjne
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
3030886
RB ST 16- (2,5/4) Mostek redukcyjny
Szybki podgląd: Opis i parametry
więcej

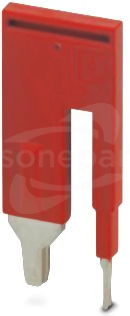

RB ST 16-1,5/S Mostek redukcyjny

Opis produktu

Mostek redukcyjny, raster: 10 mm, liczba biegunów: 2, długość: 37 mm, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
2
Rozstaw (rozmiar rastra)
10 mm
Kolor
Czerwony
Model
Inne
Z izolacją
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
3213254
RB ST 16-1,5/S Mostek redukcyjny
Szybki podgląd: Opis i parametry
więcej
RB 16-6 Mostek redukcyjny

Opis produktu

Mostek redukcyjny, raster: 12,2 mm, liczba biegunów: 2, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
2
Prąd znamionowy In
37 A
Rozstaw (rozmiar rastra)
12.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Złącze redukcyjne
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
3047072
RB 16-6 Mostek redukcyjny
Szybki podgląd: Opis i parametry
więcej
RB 35-16 Mostek redukcyjny

Opis produktu

Mostek redukcyjny, raster: 14 mm, liczba biegunów: 2, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
2
Napięcie znamionowe
1000 V
Prąd znamionowy In
90 A
Rozstaw (rozmiar rastra)
14 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Złącze redukcyjne
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
3032169
RB 35-16 Mostek redukcyjny
Szybki podgląd: Opis i parametry
więcej
RB PTPOWER 35-ST 16 Mostek redukcyjny

Opis produktu

Mostek redukcyjny, do mostkowania PTPOWER 35 na złączki szynowe ST 16... lub PT 16 N, raster: 14,5 mm, liczba biegunów: 2, długość: 5 mm, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
2
Prąd znamionowy In
90 A
Rozstaw (rozmiar rastra)
14.5 mm
Kolor
Czerwony
Model
Złącze redukcyjne
Z izolacją
Nie
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3032170
RB PTPOWER 35-ST 16 Mostek redukcyjny
Szybki podgląd: Opis i parametry
więcej
MPS-MT Wtyk probierczy

Opis produktu

Wtyczki probiercze, z przyłączem lutowanym do 1 mm² przekroju przewodu, liczba biegunów: 1, kolor: szary

Dane techniczne

Liczba biegunów
1
Napięcie znamionowe
60 V
Rozstaw (rozmiar rastra)
5 mm
Średnica noska
2.3 mm
Kolor
Szary
Typ połączenia
Połączenie z końcówką lutowniczą
Rodzaj połączenia elektrycznego
Zacisk sprężynowy
Z kablem podłączeniowym
Nie
Zestawialne
Nie
Z mechanizmem ryglującym
Nie
Z przewodem połączeniowym
Nie
Porównaj
0201744
MPS-MT Wtyk probierczy
Szybki podgląd: Opis i parametry
więcej
