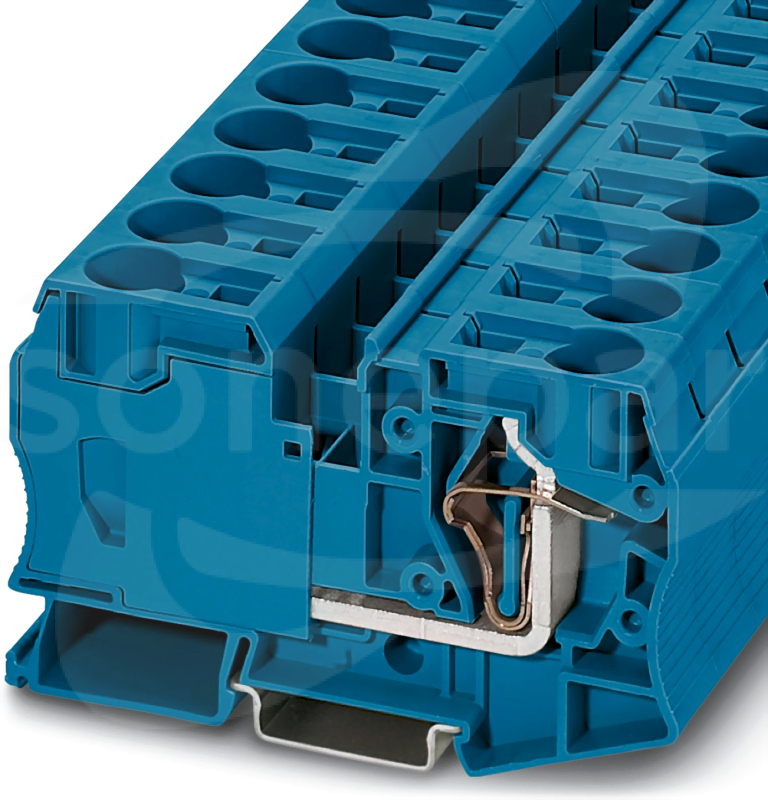

ST 35 BU Złącze sprężynowePHOENIX CONTACT

files/fotob/1832647.jpg.
ST 35 BU Złącze sprężynowe
Porównaj
Informacje podstawowe
Producent:
Produkty z serii:
Nr Katalogowy:
3036181
Kod EAN:
4017918821050
Symbol Sonepar:
P00305695
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Opis produktu

Złączka przelotowa, napięcie znamionowe: 1000 V, prąd znamionowy: 125 A, ilość przyłączy: 2, rodzaj przyłącza: Przyłącze sprężynowe, Przekrój znamionowy: 35 mm², 1. poziomowe, przekrój: 2,5 mm² - 35 mm², rodzaj montażu: NS 35/7,5, NS 35/15, kolor: niebieski

Dane techniczne

Długość
100 mm
Głębokość
59 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
1000 V
Przekrój przyłączanego przewodu jednodrutowego
2.5 - 35 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
2.5 - 35 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
2.5 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
2.5 - 35 mm2
Prąd znamionowy In
125 A
Szerokość
16 mm
Szerokość / rozmiar rastra
16 mm
Wysokość
100 mm
Wysokość przy najniższym sposobie montażu
59 mm
Zakres temperatur pracy
-60 - 110 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Niebieski
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Do instalacji
Aluminium/miedź
Wewnętrzne piętra zmostkowane
Tak
Pozycja połączenia
Z góry / u góry
Wymagana płytka zamykająca
Nie

Pliki do pobrania

Certyfikat RoHS
Format: pdf
Karta katalogowa
Format: pdf

Produkty powiązane i akcesoria

NS 35/7,5 CU UNPERF Szyna DIN 35x7,5x2000

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 10 sztuk (20 m), wg EN 60715, materiał: Miedź, niepowlekany, Profil standardowy, kolor: miedzianoczerwony

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Odległość między osiami otworów
0 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Miedź
Model
Profil specjalny
Zabezpieczenie powierzchni
Stan surowy
Wykończenie powierzchni
Stan surowy
Perforacja
Nie
Rodzaj otworu/wycięcia
Brak
Porównaj
0801762
NS 35/7,5 CU UNPERF Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
NS 35/7,5-AL Szyna DIN 35x7,5x2000

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Aluminium, niepowlekany, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Aluminium
Model
Profil specjalny
Zabezpieczenie powierzchni
Stan surowy
Wykończenie powierzchni
Stan surowy
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
0801704
NS 35/7,5-AL Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
NS 35/7,5 WH Szyna DIN 35x7,5x2000

Opis produktu

Szyna DIN z otworami, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, ocynkowane, pasywowane na biało, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Odległość między osiami otworów
25 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Podłużny
Perforacja
Tak
Porównaj
1204119
NS 35/7,5 WH Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
NS 35/7,5 Szyna DIN 35x7,5x2000

Opis produktu

Szyna DIN z otworami, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, cynkowana, pasywowana grubowarstwowo, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Odległość między osiami otworów
25 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Podłużny
Perforacja
Tak
Porównaj
0801733
NS 35/7,5 Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
NS 35/7,5 WH UNPERF 2000MM-VPE 10 Szyna Nośna bez otworów

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 10 sztuk (20 m), wg EN 60715, materiał: Stal, ocynkowane, pasywowane na biało, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
1204122
NS 35/7,5 WH UNPERF 2000MM-VPE 10 Szyna Nośna bez otworów
Szybki podgląd: Opis i parametry
NS 35/7,5 Szyna DIN 35x7,5x2000

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, cynkowana, pasywowana grubowarstwowo, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
0801681
NS 35/7,5 Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
NS 35/7,5 ZN PERF Szyna DIN 35x7,5x2000

Opis produktu

Szyna DIN z otworami, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, ocynkowana, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Odległość między osiami otworów
25 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Podłużny
Perforacja
Tak
Porównaj
1206421
NS 35/7,5 ZN PERF Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
UC-TM 10 CUS Mata oznacznikowa wg.opisu

Opis produktu

Oznacznik do zacisków, możliwość zamówienia: matami, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 48, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 9,6 mm

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0824605
UC-TM 10 CUS Mata oznacznikowa wg.opisu
Szybki podgląd: Opis i parametry
UC-TM 16 CUS Mata oznacznikowa wg.opisu

Opis produktu

Oznacznik do zacisków, możliwość zamówienia: matami, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 16 mm, Ilość pojedynczych tabliczek: 32, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 15,45 mm

Dane techniczne

Rozstaw (rozmiar rastra)
16 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0824621
UC-TM 16 CUS Mata oznacznikowa wg.opisu
Szybki podgląd: Opis i parametry
NS 35/7,5 ZN UNPERF Szyna DIN 35x7,5x2000

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, ocynkowana, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
1206434
NS 35/7,5 ZN UNPERF Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
UC-TMF 16 CUS Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, możliwość zamówienia: matami, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na płaskie wpusty na tabliczki, do styków o szerokości: 16 mm, Ilość pojedynczych tabliczek: 32, wysokość pola tekstowego: 5,1 mm, szerokość pola tekstowego: 15,45 mm

Dane techniczne

Rozstaw (rozmiar rastra)
16 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0824678
UC-TMF 16 CUS Mata oznacznikowa
Szybki podgląd: Opis i parametry
UC-TMF 8 CUS Mata oznacznikowa wg.opisu

Opis produktu

Oznacznik do zacisków, możliwość zamówienia: matami, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na płaskie wpusty na tabliczki, do styków o szerokości: 8,2 mm, Ilość pojedynczych tabliczek: 56, wysokość pola tekstowego: 5,1 mm, szerokość pola tekstowego: 7,6 mm

Dane techniczne

Rozstaw (rozmiar rastra)
8.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0824654
UC-TMF 8 CUS Mata oznacznikowa wg.opisu
Szybki podgląd: Opis i parametry
SZF 3-1,0x5,5 Wkrętak płaski

Opis produktu

Wkrętak

Dane techniczne

Ciężar
80.9 g
Długość całkowita
248 mm
Długość klingi
150 mm
Grubość trzpienia
1 mm
Rozmiar klucza (napęd sześciokątny)
0 mm
Szerokość trzpienia
5.5 mm
Średnica klingi
5.5 mm
Model
Prosty
Z izolacją
Nie
Chwytak śrub
Nie
Model nieiskrzący
Nie
Obrotowa końcówka uchwytu
Nie
Z zagiętym grotem
Nie
Izolacja do 1000 V
Nie
Wykonanie części chwytnej
Dwa komponenty
Antymagnetyczne
Nie
Materiał uchwytu
Inne
Trzpień sześciokątny
Nie
Ciągła klinga
Nie
Certyfikat VDE
Nie
Model precyzyjny
Tak
Porównaj
1206612
SZF 3-1,0x5,5 Wkrętak płaski
Szybki podgląd: Opis i parametry
UCT-TM 10 CUS Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, możliwość zamówienia: matami, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 36, wysokość pola tekstowego: 9,6 mm, szerokość pola tekstowego: 8,9 mm

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0829623
UCT-TM 10 CUS Mata oznacznikowa
Szybki podgląd: Opis i parametry
UCT-TM 16 CUS Mata oznacznikowa wg.opisu

Opis produktu

Oznacznik do zacisków, możliwość zamówienia: matami, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 16 mm, Ilość pojedynczych tabliczek: 18, wysokość pola tekstowego: 9,6 mm, szerokość pola tekstowego: 14,8 mm

Dane techniczne

Rozstaw (rozmiar rastra)
16 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0829637
UCT-TM 16 CUS Mata oznacznikowa wg.opisu
Szybki podgląd: Opis i parametry

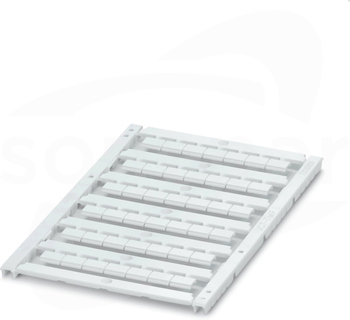

UCT-TMF 8 CUS Mata oznacznikowa wg.opisu

Opis produktu

Oznacznik do zacisków, możliwość zamówienia: matami, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na płaskie wpusty na tabliczki, do styków o szerokości: 8,2 mm, Ilość pojedynczych tabliczek: 42, wysokość pola tekstowego: 4,7 mm, szerokość pola tekstowego: 7,4 mm

Dane techniczne

Rozstaw (rozmiar rastra)
8.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0829672
UCT-TMF 8 CUS Mata oznacznikowa wg.opisu
Szybki podgląd: Opis i parametry
UC-TM 10 Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, Mata, biały, nieopisane, opisywany przy pomocy: BLUEMARK E.CARD, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 48, wysokość pola tekstowego:...

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0818069
UC-TM 10 Mata oznacznikowa
Szybki podgląd: Opis i parametry
UC-TM 16 Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, Mata, biały, nieopisane, opisywany przy pomocy: BLUEMARK E.CARD, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 16 mm, Ilość pojedynczych tabliczek: 32, wysokość pola tekstowego: 10,5...

Dane techniczne

Rozstaw (rozmiar rastra)
16 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0819217
UC-TM 16 Mata oznacznikowa
Szybki podgląd: Opis i parametry
UCT-TM 10 Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, Mata, biały, nieopisane, opisywany przy pomocy: BLUEMARK E.CARD, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME 2.0, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, TOPMARK NEO, TOPMARK LASER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości:...

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0829142
UCT-TM 10 Mata oznacznikowa
Szybki podgląd: Opis i parametry
UCT-TM 16 Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, Mata, biały, nieopisane, opisywany przy pomocy: BLUEMARK E.CARD, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME 2.0, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, TOPMARK NEO, TOPMARK LASER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości:...

Dane techniczne

Rozstaw (rozmiar rastra)
16 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0829146
UCT-TM 16 Mata oznacznikowa
Szybki podgląd: Opis i parametry
Ustawienia

Szanujemy Twoją prywatność. Możesz zmienić ustawienia cookies lub zaakceptować je wszystkie. W dowolnym momencie możesz dokonać zmiany swoich ustawień.

Niezbędne pliki cookies służą do prawidłowego funkcjonowania strony internetowej i umożliwiają Ci komfortowe korzystanie z oferowanych przez nas usług.

Pliki cookies odpowiadają na podejmowane przez Ciebie działania w celu m.in. dostosowania Twoich ustawień preferencji prywatności, logowania czy wypełniania formularzy. Dzięki plikom cookies strona, z której korzystasz, może działać bez zakłóceń.

Więcej

Tego typu pliki cookies umożliwiają stronie internetowej zapamiętanie wprowadzonych przez Ciebie ustawień oraz personalizację określonych funkcjonalności czy prezentowanych treści.

Dzięki tym plikom cookies możemy zapewnić Ci większy komfort korzystania z funkcjonalności naszej strony poprzez dopasowanie jej do Twoich indywidualnych preferencji. Wyrażenie zgody na funkcjonalne i personalizacyjne pliki cookies gwarantuje dostępność większej ilości funkcji na stronie.

Więcej

Analityczne pliki cookies pomagają nam rozwijać się i dostosowywać do Twoich potrzeb.

Cookies analityczne pozwalają na uzyskanie informacji w zakresie wykorzystywania witryny internetowej, miejsca oraz częstotliwości, z jaką odwiedzane są nasze serwisy www. Dane pozwalają nam na ocenę naszych serwisów internetowych pod względem ich popularności wśród użytkowników. Zgromadzone informacje są przetwarzane w formie zanonimizowanej. Wyrażenie zgody na analityczne pliki cookies gwarantuje dostępność wszystkich funkcjonalności.

Więcej

Dzięki reklamowym plikom cookies prezentujemy Ci najciekawsze informacje i aktualności na stronach naszych partnerów.

Promocyjne pliki cookies służą do prezentowania Ci naszych komunikatów na podstawie analizy Twoich upodobań oraz Twoich zwyczajów dotyczących przeglądanej witryny internetowej. Treści promocyjne mogą pojawić się na stronach podmiotów trzecich lub firm będących naszymi partnerami oraz innych dostawców usług. Firmy te działają w charakterze pośredników prezentujących nasze treści w postaci wiadomości, ofert, komunikatów mediów społecznościowych.

Więcej
Akademia Sonepar
