ST 6 RD Złącze sprężynowePHOENIX CONTACT

files/fotob/1841217.jpg.

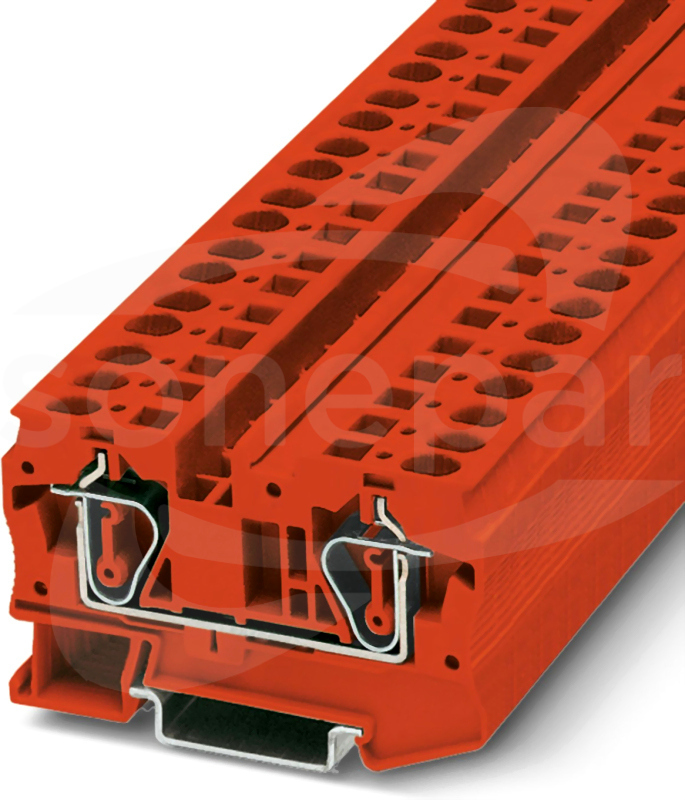

ST 6 RD Złącze sprężynowe
Porównaj
Informacje podstawowe
Producent:
Produkty z serii:
Nr Katalogowy:
3035661
Kod EAN:
4046356625074
Symbol Sonepar:
P01766532
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Opis produktu

Złączka przelotowa, napięcie znamionowe: 1000 V, prąd znamionowy: 41 A, rodzaj przyłącza: zaciski sprężynowe, 1. poziomowe, Przekrój znamionowy: 6 mm², przekrój: 0,2 mm² - 10 mm², rodzaj montażu: NS 35/7,5, NS 35/15, kolor: czerwone

Dane techniczne

Długość
69.5 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
1000 V
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 10 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 6 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 6 mm2
Prąd znamionowy In
41 A
Szerokość / rozmiar rastra
8.2 mm
Wysokość przy najniższym sposobie montażu
43.5 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj połączenia elektrycznego 1
Inne
Kolor
Czerwony
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Wymagana płytka zamykająca
Tak
Rodzaj połączenia elektrycznego 2
Inne
Wewnętrzne piętra zmostkowane
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Kolor podstawowy
Czerwony

Pliki do pobrania

Certyfikat RoHS
Format: pdf
Karta katalogowa
Format: pdf

Produkty powiązane i akcesoria

CLIP-PROJECT Advanced Program komputerowy

Opis produktu

Dostępne w kilku wersjach językowych oprogramowanie do komfortowego projektowania produktów Phoenix Contact na znormalizowanych szynach nośnych
Porównaj
5146040
CLIP-PROJECT Advanced Program komputerowy
Szybki podgląd: Opis i parametry
CLIP-PROJECT Professenional Program komputerowy

Opis produktu

Dostępne w kilku wersjach językowych oprogramowanie do projektowania listew ze złączkami. Jeden moduł umożliwia profesjonalne opisywanie oznaczników i etykiet złączek, żył, przewodów i urządzeń
Porównaj
5146053
CLIP-PROJECT Professenional Program komputerowy
Szybki podgląd: Opis i parametry
NS 35/7,5 CAP Osłona szyny

Opis produktu

Zaślepka, materiał: PP, niepowlekany, kolor: szary

Dane techniczne

Długość
37.5 mm
Głębokość
9 mm
Szerokość
7 mm
Szerokość / rozmiar rastra
7 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Odpowiednie do
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
HB
Rodzaj blokowania
Bezśrubowy
Porównaj
1206560
NS 35/7,5 CAP Osłona szyny
Szybki podgląd: Opis i parametry
NS 35/15 CAP Osłona szyny

Opis produktu

Zaślepka, materiał: PP, niepowlekany, rodzaj montażu: NS 35/15, kolor: szary

Dane techniczne

Długość
37.5 mm
Głębokość
16.5 mm
Szerokość
7 mm
Wysokość
16.5 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Odpowiednie do
Inne
Zabezpieczenie powierzchni
Stan surowy
Perforacja
Nie
Porównaj
1206573
NS 35/15 CAP Osłona szyny
Szybki podgląd: Opis i parametry
FBSR 2-8 Mostek wtykowy

Opis produktu

Mostek, raster: 8,2 mm, liczba biegunów: 2, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
2
Prąd znamionowy In
32 A
Rozstaw (rozmiar rastra)
8.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3033808
FBSR 2-8 Mostek wtykowy
Szybki podgląd: Opis i parametry
D-ST 6 Pokrywa złącza

Opis produktu

Płytka końcowa, głębokość: 36 mm, szerokość: 2,2 mm, wysokość: 69,5 mm, kolor: szary

Dane techniczne

Grubość
2.2 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
3030433
D-ST 6 Pokrywa złącza
Szybki podgląd: Opis i parametry
DP PS-8 Płytka dystansowa

Opis produktu

Płytka dystansowa, głębokość: 29 mm, szerokość: 8,2 mm, wysokość: 22,4 mm, liczba biegunów: 1, kolor: czerwone

Dane techniczne

Grubość
8.15 mm
Ścianka końcowa
Nie
Przegroda
Nie
Kolor
Czerwony
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
3036741
DP PS-8 Płytka dystansowa
Szybki podgląd: Opis i parametry
FBS 2-8 Mostek 2-bieg.

Opis produktu

Mostek, raster: 8,2 mm, liczba biegunów: 2, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
2
Napięcie znamionowe
800 V
Prąd znamionowy In
41 A
Rozstaw (rozmiar rastra)
8.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3030284
FBS 2-8 Mostek 2-bieg.
Szybki podgląd: Opis i parametry
ATP-ST 6 Płytka separacyjna

Opis produktu

Płytka dzieląca, głębokość: 47,2 mm, szerokość: 2 mm, wysokość: 73,5 mm, kolor: szary

Dane techniczne

Grubość
2 mm
Ścianka końcowa
Nie
Przegroda
Tak
Kolor
Szary
Z zaczepami
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Porównaj
3024481
ATP-ST 6 Płytka separacyjna
Szybki podgląd: Opis i parametry
FBS 2-8 BU niebieski Mostek 2-bieg.

Opis produktu

Mostek, raster: 8,2 mm, liczba biegunów: 2, kolor: niebieski

Dane techniczne

Liczba mostkowanych złączek
2
Prąd znamionowy In
41 A
Rozstaw (rozmiar rastra)
8.2 mm
Kolor
Niebieski
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3032567
FBS 2-8 BU niebieski Mostek 2-bieg.
Szybki podgląd: Opis i parametry
FBS 2-8 GY Mostek 3-bieg.

Opis produktu

Mostek, raster: 8,2 mm, liczba biegunów: 2, kolor: szary

Dane techniczne

Liczba mostkowanych złączek
2
Prąd znamionowy In
41 A
Rozstaw (rozmiar rastra)
8.2 mm
Kolor
Szary
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3032621
FBS 2-8 GY Mostek 3-bieg.
Szybki podgląd: Opis i parametry
ZBF 8 Oznacznik nieopisany

Opis produktu

Taśma oznaczników ponacinana, płaska, pasek, biały, nieopisane, opisywany przy pomocy: PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 8 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 8,15 mm, szerokość pola tekstowego: 5,15 mm

Dane techniczne

Rozstaw (rozmiar rastra)
8 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0808781
ZBF 8 Oznacznik nieopisany
Szybki podgląd: Opis i parametry
ZB 8 Oznacznik nieopisany

Opis produktu

Pasek oznaczników typu zack, pasek, biały, nieopisane, opisywany przy pomocy: PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 8,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 8,15 mm

Dane techniczne

Rozstaw (rozmiar rastra)
8.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
1052002
ZB 8 Oznacznik nieopisany
Szybki podgląd: Opis i parametry
FBSRH 2-8 Mostek wtykowy

Opis produktu

Wtyk zwierający, raster: 8,2 mm, liczba biegunów: 2, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
2
Prąd znamionowy In
32 A
Rozstaw (rozmiar rastra)
8.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3033802
FBSRH 2-8 Mostek wtykowy
Szybki podgląd: Opis i parametry
CLIPFIX 35 Wspornik szyn 35mm

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary

Dane techniczne

Długość
55.6 mm
Głębokość
35.5 mm
Szerokość
9.5 mm
Szerokość / rozmiar rastra
9.5 mm
Wysokość
55.6 mm
Wysokość przy najniższym sposobie montażu
35.5 mm
Kolor
Szary
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Klasa palności materiału izolacyjnego zgodna z UL94
V2
Rodzaj blokowania
Bezśrubowy
Porównaj
3022218
CLIPFIX 35 Wspornik szyn 35mm
Szybki podgląd: Opis i parametry
CLIPFIX 35-5 Wspornik szyn 35mm

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary

Dane techniczne

Długość
48.6 mm
Głębokość
35.3 mm
Szerokość
5.15 mm
Szerokość / rozmiar rastra
5.15 mm
Wysokość
48.6 mm
Wysokość przy najniższym sposobie montażu
36.5 mm
Kolor
Szary
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Rodzaj blokowania
Bezśrubowy
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Porównaj
3022276
CLIPFIX 35-5 Wspornik szyn 35mm
Szybki podgląd: Opis i parametry
RB ST 6- (2,5/4) Mostek redukcyjny

Opis produktu

Mostek redukcyjny, raster: 9 mm, liczba biegunów: 2, długość: 30 mm, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
2
Prąd znamionowy In
32 A
Rozstaw (rozmiar rastra)
9 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Złącze redukcyjne
Z izolacją
Tak
Z ochroną przed dotykiem
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3030860
RB ST 6- (2,5/4) Mostek redukcyjny
Szybki podgląd: Opis i parametry

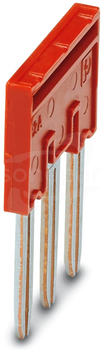

FBSR 3-8 Mostek wtykowy

Opis produktu

Mostek, raster: 8,2 mm, liczba biegunów: 3, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
3
Prąd znamionowy In
32 A
Rozstaw (rozmiar rastra)
8.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3001597
FBSR 3-8 Mostek wtykowy
Szybki podgląd: Opis i parametry
ZB 8 LGS:L1-N,PE Oznacznik

Opis produktu

Oznacznik do zacisków, pasek, biały, opisany, opisywany przy pomocy: CMS-P1-PLOTTER, wzdłuż: L1, L2, L3, N, PE, L1, L2, L3, N, PE, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 8,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego:...

Dane techniczne

Rozstaw (rozmiar rastra)
8.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
1052413
ZB 8 LGS:L1-N,PE Oznacznik
Szybki podgląd: Opis i parametry
E/UK Wspornik szyn nośnych

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary

Dane techniczne

Długość
50.5 mm
Głębokość
35.3 mm
Szerokość
9.5 mm
Szerokość / rozmiar rastra
9.5 mm
Wysokość
50.5 mm
Wysokość przy najniższym sposobie montażu
36.8 mm
Kolor
Szary
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Porównaj
1201442
E/UK Wspornik szyn nośnych
Szybki podgląd: Opis i parametry
