TB 35 I Złącze przelotowePHOENIX CONTACT

files/fotob/1839652.jpg.
TB 35 I Złącze przelotowe
Porównaj
TB 35 I Złącze przelotowe
Informacje podstawowe
Producent:
PHOENIX CONTACT
Produkty z serii:
Nr Katalogowy:
3246366
Symbol Sonepar:
P01584459
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Złączka przelotowa, napięcie znamionowe: 1000 V, prąd znamionowy: 125 A, ilość przyłączy: 2, liczba biegunów: 1, rodzaj przyłącza: Przyłącze śrubowe, Przekrój znamionowy: 35 mm², przekrój: 10 mm² - 35 mm², rodzaj montażu: NS 35/7,5, NS 35/15, kolor: ciemnoszare

Dane techniczne

Długość
53.5 mm
Głębokość
62.1 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
1000 V
Przekrój przyłączanego przewodu jednodrutowego
10 - 35 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
10 - 35 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
10 - 10 mm²
Przekrój przyłączanego przewodu wielożyłowego
6 - 16 mm²
Prąd znamionowy In
125 A
Szerokość
15.2 mm
Szerokość / rozmiar rastra
15.2 mm
Wysokość
53.5 mm
Wysokość przy najniższym sposobie montażu
62.1 mm
Zakres temperatur pracy
-60 - 110 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Wewnętrzne piętra zmostkowane
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Wymagana płytka zamykająca
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Do instalacji
Aluminium/miedź

Pliki do pobrania

Karta katalogowa
Format: ldt
Pobierz

Produkty powiązane i akcesoria

UM-TMF (12X5) Oznacznik do zacisków

Opis produktu

Oznacznik do zacisków, pasek, biały, nieopisane, opisywany przy pomocy: TOPMARK NEO, TOPMARK LASER, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, rodzaj montażu: przyczepić, do styków o szerokości: 12 mm, wielkość pola opisowego: 12 ×...

Dane techniczne

Rozstaw (rozmiar rastra)
12 mm
Kolor
Biały
Porównaj
0830948
UM-TMF (12X5) Oznacznik do zacisków
Szybki podgląd: Opis i parametry
więcej

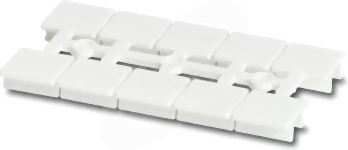

UM-TM (12X10) Oznacznik do zacisków

Opis produktu

Oznacznik do zacisków, pasek, biały, nieopisane, opisywany przy pomocy: TOPMARK NEO, TOPMARK LASER, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, rodzaj montażu: mocowanie zatrzaskowe, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego:...

Dane techniczne

Rozstaw (rozmiar rastra)
12 mm
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0830937
UM-TM (12X10) Oznacznik do zacisków
Szybki podgląd: Opis i parametry
więcej
SZS 1x6,5 Wkrętak elektrotechniczny

Opis produktu

Wkrętak

Dane techniczne

Ciężar
88.6 g
Długość całkowita
248 mm
Długość klingi
150 mm
Grubość trzpienia
1 mm
Rozmiar klucza (napęd sześciokątny)
0 mm
Szerokość trzpienia
6.5 mm
Średnica klingi
6.5 mm
Model
Prosty
Z izolacją
Nie
Wykonanie części chwytnej
Dwa komponenty
Antymagnetyczne
Nie
Materiał uchwytu
Inne
Ciągła klinga
Nie
Izolacja do 1000 V
Nie
Model precyzyjny
Tak
Chwytak śrub
Nie
Model nieiskrzący
Nie
Obrotowa końcówka uchwytu
Nie
Certyfikat VDE
Nie
Z zagiętym grotem
Nie
Porównaj
1205079
SZS 1x6,5 Wkrętak elektrotechniczny
Szybki podgląd: Opis i parametry
więcej
SCBI 5-15 Mostek stały

Opis produktu

Mostek stały, z kołnierzem izolacyjnym, liczba biegunów: 5, kolor: srebrny

Dane techniczne

Liczba mostkowanych złączek
5
Kolor
Inne
Model
Złącze poprzeczne
Z izolacją
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
3246612
SCBI 5-15 Mostek stały
Szybki podgląd: Opis i parametry
więcej
SCBI 3-15 Mostek

Opis produktu

Mostek stały, z kołnierzem izolacyjnym, liczba biegunów: 3, kolor: srebrny

Dane techniczne

Liczba mostkowanych złączek
3
Kolor
Inne
Model
Złącze poprzeczne
Z izolacją
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
3246573
SCBI 3-15 Mostek
Szybki podgląd: Opis i parametry
więcej
SCBI 2-15 Mostek stały przykręcany

Opis produktu

Mostek stały, z kołnierzem izolacyjnym, liczba biegunów: 2, kolor: srebrny

Dane techniczne

Liczba mostkowanych złączek
2
Kolor
Inne
Model
Złącze poprzeczne
Z izolacją
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
3246162
SCBI 2-15 Mostek stały przykręcany
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5-AL Szyna DIN 35x7,5x2000

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Aluminium, niepowlekany, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Aluminium
Model
Profil specjalny
Zabezpieczenie powierzchni
Stan surowy
Wykończenie powierzchni
Stan surowy
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
0801704
NS 35/7,5-AL Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 ZN UNPERF Szyna DIN 35x7,5x2000

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, ocynkowana, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
1206434
NS 35/7,5 ZN UNPERF Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 ZN PERF Szyna DIN 35x7,5x2000

Opis produktu

Szyna DIN z otworami, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, ocynkowana, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Odległość między osiami otworów
25 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Podłużny
Perforacja
Tak
Porównaj
1206421
NS 35/7,5 ZN PERF Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 WH UNPERF 2000MM-VPE 10 Szyna Nośna bez otworów

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 10 sztuk (20 m), wg EN 60715, materiał: Stal, ocynkowane, pasywowane na biało, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
1204122
NS 35/7,5 WH UNPERF 2000MM-VPE 10 Szyna Nośna bez otworów
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 WH Szyna DIN 35x7,5x2000

Opis produktu

Szyna DIN z otworami, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, ocynkowane, pasywowane na biało, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Odległość między osiami otworów
25 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Podłużny
Perforacja
Tak
Porównaj
1204119
NS 35/7,5 WH Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 Szyna DIN 35x7,5x2000

Opis produktu

Szyna DIN z otworami, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, cynkowana, pasywowana grubowarstwowo, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Odległość między osiami otworów
25 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Podłużny
Perforacja
Tak
Porównaj
0801733
NS 35/7,5 Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 Szyna DIN 35x7,5x2000

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, cynkowana, pasywowana grubowarstwowo, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
0801681
NS 35/7,5 Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 CU UNPERF Szyna DIN 35x7,5x2000

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 10 sztuk (20 m), wg EN 60715, materiał: Miedź, niepowlekany, Profil standardowy, kolor: miedzianoczerwony

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Odległość między osiami otworów
0 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Miedź
Model
Profil specjalny
Zabezpieczenie powierzchni
Stan surowy
Wykończenie powierzchni
Stan surowy
Perforacja
Nie
Rodzaj otworu/wycięcia
Brak
Porównaj
0801762
NS 35/7,5 CU UNPERF Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 CAP Osłona szyny

Opis produktu

Zaślepka, materiał: PP, niepowlekany, kolor: szary

Dane techniczne

Długość
37.5 mm
Głębokość
9 mm
Szerokość
7 mm
Szerokość / rozmiar rastra
7 mm
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał
Tworzywo sztuczne
Odpowiednie do
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
HB
Rodzaj blokowania
Bezśrubowy
Porównaj
1206560
NS 35/7,5 CAP Osłona szyny
Szybki podgląd: Opis i parametry
więcej
INB 2-15 Mostek 2-bieg.

Opis produktu

Mostek wtykany, wymiar rastra: 15 mm, kolor: szary

Dane techniczne

Liczba mostkowanych złączek
2
Rozstaw (rozmiar rastra)
15 mm
Kolor
Szary
Model
Mostek grzebieniowy
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
3246227
INB 2-15 Mostek 2-bieg.
Szybki podgląd: Opis i parametry
więcej
E/TB Trzymacz końcowy

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: ciemnoszare

Dane techniczne

Długość
50.5 mm
Głębokość
35.3 mm
Szerokość / rozmiar rastra
9.5 mm
Wysokość
50.5 mm
Wysokość przy najniższym sposobie montażu
36.8 mm
Kolor
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał
Inne
Gatunek materiału
Poliamid (PA)
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Porównaj
3246966
E/TB Trzymacz końcowy
Szybki podgląd: Opis i parametry
więcej
D-TB 35 Pokrywa zamykająca

Opis produktu

Płytka końcowa, głębokość: 54,4 mm, szerokość: 2,2 mm, wysokość: 53,4 mm, kolor: ciemnoszare

Dane techniczne

Grubość
2.2 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
3059935
D-TB 35 Pokrywa zamykająca
Szybki podgląd: Opis i parametry
więcej
ZNAJDŹ ODDZIAŁ

61 oddziałów



eHANDEL

Zamówienia online

PRZEMYSŁ

Oferta dla przemysłu

FOTOWOLTAIKA

Prąd ze słońca

SZKOLENIA

Techniczne i asortymentowe

Kontakt z hurtowniami



Sonepar Polska Sp. z o.o.

ul. Obr. Westerplatte 81, 40-335 Katowice

KRS: 0000056882, REGON: 270117632,

NIP: 634-013-56-76
Kapital zakladowy 30 000 000 PLN
BDO: 000003064

Konto
Schowek
Tu możesz przechowywać produkty do momentu zakupu. Twoje produkty pozostaną w schowku nawet po wylogowaniu.
Ustawienia

Szanujemy Twoją prywatność. Możesz zmienić ustawienia cookies lub zaakceptować je wszystkie. W dowolnym momencie możesz dokonać zmiany swoich ustawień.

Niezbędne pliki cookies służą do prawidłowego funkcjonowania strony internetowej i umożliwiają Ci komfortowe korzystanie z oferowanych przez nas usług.

Pliki cookies odpowiadają na podejmowane przez Ciebie działania w celu m.in. dostosowania Twoich ustawień preferencji prywatności, logowania czy wypełniania formularzy. Dzięki plikom cookies strona, z której korzystasz, może działać bez zakłóceń.

Więcej

Tego typu pliki cookies umożliwiają stronie internetowej zapamiętanie wprowadzonych przez Ciebie ustawień oraz personalizację określonych funkcjonalności czy prezentowanych treści.

Dzięki tym plikom cookies możemy zapewnić Ci większy komfort korzystania z funkcjonalności naszej strony poprzez dopasowanie jej do Twoich indywidualnych preferencji. Wyrażenie zgody na funkcjonalne i personalizacyjne pliki cookies gwarantuje dostępność większej ilości funkcji na stronie.

Więcej

Analityczne pliki cookies pomagają nam rozwijać się i dostosowywać do Twoich potrzeb.

Cookies analityczne pozwalają na uzyskanie informacji w zakresie wykorzystywania witryny internetowej, miejsca oraz częstotliwości, z jaką odwiedzane są nasze serwisy www. Dane pozwalają nam na ocenę naszych serwisów internetowych pod względem ich popularności wśród użytkowników. Zgromadzone informacje są przetwarzane w formie zanonimizowanej. Wyrażenie zgody na analityczne pliki cookies gwarantuje dostępność wszystkich funkcjonalności.

Więcej

Dzięki reklamowym plikom cookies prezentujemy Ci najciekawsze informacje i aktualności na stronach naszych partnerów.

Promocyjne pliki cookies służą do prezentowania Ci naszych komunikatów na podstawie analizy Twoich upodobań oraz Twoich zwyczajów dotyczących przeglądanej witryny internetowej. Treści promocyjne mogą pojawić się na stronach podmiotów trzecich lub firm będących naszymi partnerami oraz innych dostawców usług. Firmy te działają w charakterze pośredników prezentujących nasze treści w postaci wiadomości, ofert, komunikatów mediów społecznościowych.

Więcej
Zapisz niezbędne Zezwól na wszystkie
Akademia Sonepar
