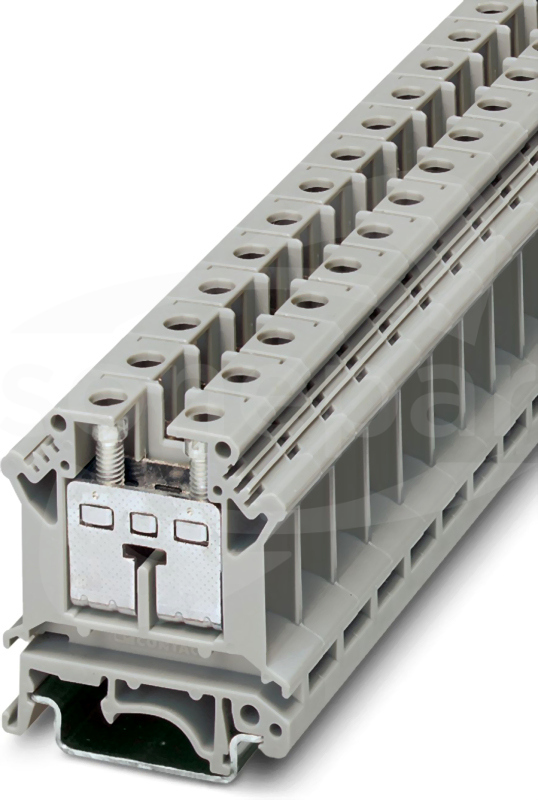

UIK 16 Złącze instalacyjnePHOENIX CONTACT

files/fotob/1832825.jpg.
UIK 16 Złącze instalacyjne
Porównaj
Informacje podstawowe
Producent:
Produkty z serii:
Nr Katalogowy:
3006153
Kod EAN:
4017918091378
Symbol Sonepar:
P00333878
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Opis produktu

Złącze instalacyjne, napięcie znamionowe: 400 V, prąd znamionowy: 76 A, Przyłącze śrubowe, Przekrój znamionowy: 16 mm², przekrój: 2,5 mm² - 25 mm², rodzaj montażu: NS 35/7,5, NS 35/15, NS 32, kolor: szary

Dane techniczne

Długość
42.5 mm
Głębokość
45.9 mm
Liczba potencjałów
1
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
400 V
Przekrój przyłączanego przewodu jednodrutowego
2.5 - 25 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
4 - 16 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
1.5 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
4 - 16 mm²
Prąd znamionowy In
76 A
Szerokość
12.05 mm
Szerokość / rozmiar rastra
12.2 mm
Wysokość
42.522 mm
Wysokość przy najniższym sposobie montażu
47 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Szary
Sposób montażu
Inne
Materiał elementu izolacyjnego
Inne
Funkcja PE
Nie
Z rozłącznikiem testowym
Nie
Wymagana płytka zamykająca
Tak
Z rozłącznikiem ślizgowym N
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Wewnętrzne piętra zmostkowane
Nie
Pozycja połączenia
Z boku / boczny
Kolor podstawowy
Szary
Funkcja N
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe

Pliki do pobrania

Certyfikat RoHS
Format: pdf
Karta katalogowa
Format: pdf

Produkty powiązane i akcesoria

ZB 12:UNPRINTED Oznacznik

Opis produktu

Pasek oznaczników typu zack, pasek, biały, nieopisane, opisywany przy pomocy: PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 12,2 mm, Ilość pojedynczych tabliczek: 5, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 12,15 mm

Dane techniczne

Rozstaw (rozmiar rastra)
12.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0812120
ZB 12:UNPRINTED Oznacznik
Szybki podgląd: Opis i parametry
ZB 12 LGS:L1-N,PE Oznacznik

Opis produktu

Pasek oznaczników typu zack, pasek, biały, opisany, zadrukowane wzdłuż: L1, L2, L3, N, PE, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 12,2 mm, Ilość pojedynczych tabliczek: 5, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 12,15 mm

Dane techniczne

Rozstaw (rozmiar rastra)
12.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0812146
ZB 12 LGS:L1-N,PE Oznacznik
Szybki podgląd: Opis i parametry
ZB 12 CUS Oznacznik

Opis produktu

Pasek oznaczników typu zack, możliwość zamówienia: po pętli, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 12,2 mm, Ilość pojedynczych tabliczek: 5, wysokość pola tekstowego: 12,15 mm, szerokość pola tekstowego:...

Dane techniczne

Rozstaw (rozmiar rastra)
12.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0824942
ZB 12 CUS Oznacznik
Szybki podgląd: Opis i parametry
WS 5-12 Etykieta ostrzegawcza

Opis produktu

Etykieta ostrzegawcza, Płyta, żółty/czarny, opisany: Błyskawica i wskazówka ostrzegawcza po angielsku, rodzaj montażu: wtykanie, do styków o szerokości: 12 mm, Ilość pojedynczych tabliczek: 1

Dane techniczne

Rozstaw (rozmiar rastra)
12 mm
Szerokość
56 mm
Wysokość
26 mm
Z symbolem ostrzegawczym/informacyjnym
Tak
Z napisem ostrzegawczym/informacyjnym
Tak
Kolor
Inne
Sposób montażu
Inne
Materiał
Tworzywo sztuczne
Model
Inne
Bezhalogenowe
Nie
Mocowanie samoprzylepne
Tak
Znaczenie nadruku
Inne
Symbol
Inne
Porównaj
805315
WS 5-12 Etykieta ostrzegawcza
Szybki podgląd: Opis i parametry
Brak zdjęcia

Opis produktu

Etykieta ostrzegawcza, Płyta, żółty/czarny, opisany: Błyskawica i wskazówka ostrzegawcza po angielsku, rodzaj montażu: wtykanie, do styków o szerokości: 12 mm, Ilość pojedynczych tabliczek: 1
Porównaj
0805315
WS 5-12 Etykieta ostrzegawcza
Szybki podgląd: Opis i parametry
WS 4-12 Tabliczka ostrzegawcza

Opis produktu

Etykieta ostrzegawcza, Płyta, żółty/czarny, opisany: Błyskawica i wskazówka ostrzegawcza po angielsku, rodzaj montażu: wtykanie, do styków o szerokości: 12 mm, Ilość pojedynczych tabliczek: 1

Dane techniczne

Rozstaw (rozmiar rastra)
12 mm
Szerokość
48 mm
Wysokość
26 mm
Z symbolem ostrzegawczym/informacyjnym
Tak
Z napisem ostrzegawczym/informacyjnym
Tak
Kolor
Inne
Sposób montażu
Inne
Materiał
Tworzywo sztuczne
Model
Inne
Bezhalogenowe
Nie
Mocowanie samoprzylepne
Tak
Znaczenie nadruku
Inne
Symbol
Inne
Porównaj
0805328
WS 4-12 Tabliczka ostrzegawcza
Szybki podgląd: Opis i parametry
UCT-TM 12 Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, Mata, biały, nieopisane, opisywany przy pomocy: BLUEMARK E.CARD, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME 2.0, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, TOPMARK NEO, TOPMARK LASER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości:...

Dane techniczne

Rozstaw (rozmiar rastra)
12 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0829144
UCT-TM 12 Mata oznacznikowa
Szybki podgląd: Opis i parametry
UCT-TM 12 CUS Mata oznacznikowa wg.opisu

Opis produktu

Oznacznik do zacisków, możliwość zamówienia: matami, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 12 mm, Ilość pojedynczych tabliczek: 30, wysokość pola tekstowego: 9,6 mm, szerokość pola tekstowego: 10,8 mm

Dane techniczne

Rozstaw (rozmiar rastra)
12 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0829630
UCT-TM 12 CUS Mata oznacznikowa wg.opisu
Szybki podgląd: Opis i parametry
UC-TM 12 Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, Mata, biały, nieopisane, opisywany przy pomocy: BLUEMARK E.CARD, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 12 mm, Ilość pojedynczych tabliczek: 40, wysokość pola tekstowego: 10,5...

Dane techniczne

Rozstaw (rozmiar rastra)
12 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0819194
UC-TM 12 Mata oznacznikowa
Szybki podgląd: Opis i parametry
UC-TM 12 CUS Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, możliwość zamówienia: matami, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 12 mm, Ilość pojedynczych tabliczek: 40, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 11,45 mm

Dane techniczne

Rozstaw (rozmiar rastra)
12 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0824613
UC-TM 12 CUS Mata oznacznikowa
Szybki podgląd: Opis i parametry
TS-K Podkładka izolacyjna

Opis produktu

Przegroda, głębokość: 22 mm, szerokość: 0,5 mm, wysokość: 22 mm, kolor: szary

Dane techniczne

Grubość
1 mm
Ścianka końcowa
Nie
Przegroda
Tak
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
1302215
TS-K Podkładka izolacyjna
Szybki podgląd: Opis i parametry

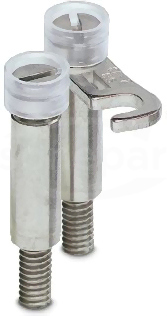

SB 2- 8/13 Mostek łączeniowy
