UKH 50-3L/N/FE-F Złącze wysokoprądowePHOENIX CONTACT

files/fotob/1837689.jpg.

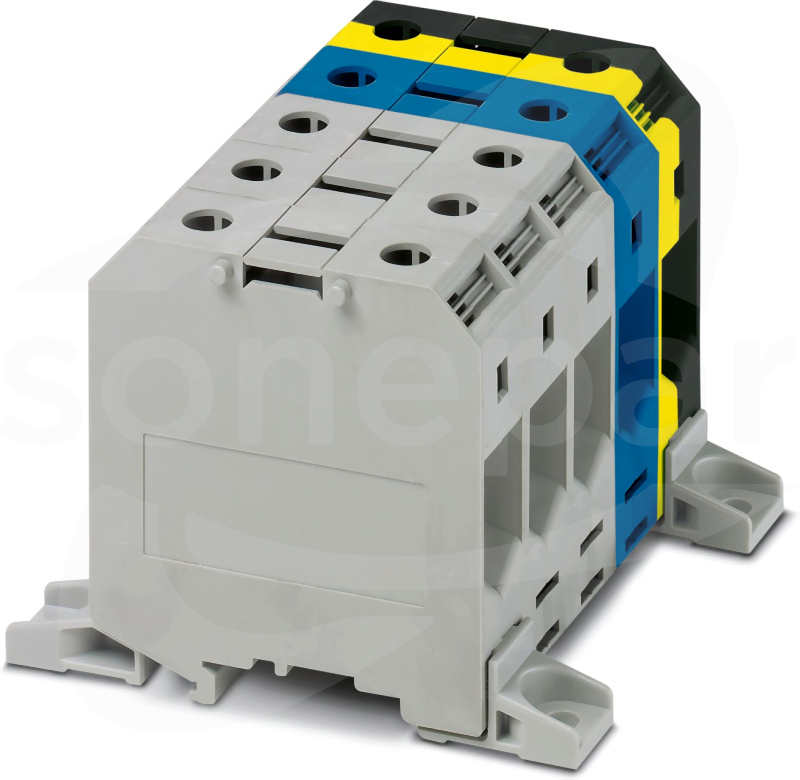

UKH 50-3L/N/FE-F Złącze wysokoprądowe
Porównaj
Informacje podstawowe
Producent:
Produkty z serii:
Nr Katalogowy:
3076641
Kod EAN:
4046356707152
Symbol Sonepar:
P01287068
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Opis produktu

Złącze wysokoprądowe, rodzaj przyłącza: Złączki śrubowe, liczba biegunów: 5, Przekrój:16 mm² - 70 mm², AWG: 6 - 2/0, Szerokość: 100 mm, Wysokość: 76 mm, Kolor: szary/niebieski/czarno-żółty, Rodzaj montażu: Bezpośrednie nakręcenie

Dane techniczne

Długość
103.4 mm
Liczba poziomów
1
Napięcie znamionowe
1000 V
Przekrój przyłączanego przewodu jednodrutowego
16 - 70 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
25 - 70 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
25 - 50 mm2
Przekrój przyłączanego przewodu wielożyłowego
10 - 16 mm2
Prąd znamionowy In
150 A
Szerokość / rozmiar rastra
100 mm
Wysokość przy najniższym sposobie montażu
76 mm
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Sposób montażu
Montaż bezpośredni
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Wymagana płytka zamykająca
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie

Pliki do pobrania

Certyfikat RoHS
Format: pdf
Program komputerowy
Format: pdf

Produkty powiązane i akcesoria

AGK 10-UKH 50 Zacisk odczepu

Opis produktu

Złączka odczepowa, napięcie znamionowe: 1000 V, prąd znamionowy: 57 A, ilość przyłączy: 1, rodzaj przyłącza: Przyłącze śrubowe, Przekrój znamionowy: 10 mm², przekrój: 0,5 mm² - 10 mm², kolor: szary

Dane techniczne

Całkowita liczba biegunów (bez zacisku uziemiającego)
1
Napięcie znamionowe
1000 V
Przekrój przewodu do podłączenia
10 - 10 mm²
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 10 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 10 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 6 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 4 mm²
Prąd znamionowy In
57 A
Szerokość
11.5 mm
Szerokość / rozmiar rastra
10.2 mm
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Zestawialne
Nie
Porównaj
3001763
AGK 10-UKH 50 Zacisk odczepu
Szybki podgląd: Opis i parametry
FBI 2-20 Mostek stały 2-bieg.

Opis produktu

Mostek stały, raster: 20 mm, liczba biegunów: 2, kolor: srebrny

Dane techniczne

Liczba mostkowanych złączek
2
Napięcie znamionowe
1000 V
Prąd znamionowy In
150 A
Rozstaw (rozmiar rastra)
20 mm
Kolor
Inne
Sposób montażu
Przykręcanie
Model
Złącze poprzeczne
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
0201346
FBI 2-20 Mostek stały 2-bieg.
Szybki podgląd: Opis i parametry
FBI 3-20 Mostek stały 3-bieg.

Opis produktu

Mostek stały, raster: 20 mm, liczba biegunów: 3, kolor: srebrny

Dane techniczne

Liczba mostkowanych złączek
3
Napięcie znamionowe
1000 V
Prąd znamionowy In
150 A
Rozstaw (rozmiar rastra)
20 mm
Kolor
Inne
Sposób montażu
Przykręcanie
Model
Złącze poprzeczne
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
0201317
FBI 3-20 Mostek stały 3-bieg.
Szybki podgląd: Opis i parametry
SZS 1,2x8,0 Wkrętak elektrotechniczny

Opis produktu

Wkrętak

Dane techniczne

Ciężar
146 g
Długość całkowita
287 mm
Długość klingi
175 mm
Grubość trzpienia
1.2 mm
Rozmiar klucza (napęd sześciokątny)
0 mm
Szerokość trzpienia
8 mm
Średnica klingi
8 mm
Z izolacją
Nie
Model precyzyjny
Tak
Chwytak śrub
Nie
Model nieiskrzący
Nie
Obrotowa końcówka uchwytu
Nie
Izolacja do 1000 V
Nie
Z zagiętym grotem
Nie
Wykonanie części chwytnej
Dwa komponenty
Antymagnetyczne
Nie
Materiał uchwytu
Inne
Certyfikat VDE
Nie
Ciągła klinga
Nie
Porównaj
1205082
SZS 1,2x8,0 Wkrętak elektrotechniczny
Szybki podgląd: Opis i parametry
TMT 10 R CUS Oznacznik do zacisków

Opis produktu

Oznacznik do zacisków, możliwość zamówienia: wierszami, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie w nacięcie dla tabliczek uniwersalnych, zatrzaskiwanie na płaskie wpusty na tabliczki, do styków o szerokości: 10,2 mm, wysokość pola tekstowego: 10,15 mm, szerokość...

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0824500
TMT 10 R CUS Oznacznik do zacisków
Szybki podgląd: Opis i parametry
TMT 10R Oznacznik zestaw

Opis produktu

Oznacznik do zacisków, Rolka, biały, nieopisane, opisywany przy pomocy: THERMOMARK ROLL 2.0, THERMOMARK ROLL, THERMOMARK ROLL X1, THERMOMARK ROLLMASTER 300/600, THERMOMARK X1.2, THERMOMARK S1.1, perforowany, rodzaj montażu: mocowanie zatrzaskowe, zatrzaskiwanie na płaskie wpusty na tabliczki, do...

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0816210
TMT 10R Oznacznik zestaw
Szybki podgląd: Opis i parametry
UC-TM 10 CUS Mata oznacznikowa wg.opisu

Opis produktu

Oznacznik do zacisków, możliwość zamówienia: matami, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 48, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 9,6 mm

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0824605
UC-TM 10 CUS Mata oznacznikowa wg.opisu
Szybki podgląd: Opis i parametry
UC-TM 10 Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, Mata, biały, nieopisane, opisywany przy pomocy: BLUEMARK E.CARD, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 48, wysokość pola tekstowego:...

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0818069
UC-TM 10 Mata oznacznikowa
Szybki podgląd: Opis i parametry
UCT-TM 10 CUS Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, możliwość zamówienia: matami, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 36, wysokość pola tekstowego: 9,6 mm, szerokość pola tekstowego: 8,9 mm

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0829623
UCT-TM 10 CUS Mata oznacznikowa
Szybki podgląd: Opis i parametry
UCT-TM 10 Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, Mata, biały, nieopisane, opisywany przy pomocy: BLUEMARK E.CARD, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME 2.0, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, TOPMARK NEO, TOPMARK LASER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości:...

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0829142
UCT-TM 10 Mata oznacznikowa
Szybki podgląd: Opis i parametry
UKH 50 EP Wstawka

Opis produktu

Wstawka, kolor: srebrny
Porównaj
3009228
UKH 50 EP Wstawka
Szybki podgląd: Opis i parametry
X-PEN 0,35 Pisak do oznaczników

Opis produktu

Kołek oznaczeniowy bez naboju z tuszem, do ręcznego opisywania szyldzików oznacz., napisy wyjątkowo odporne na ścieranie, grubość kreski 0,35 mm
Porównaj
0811228
X-PEN 0,35 Pisak do oznaczników
Szybki podgląd: Opis i parametry
ZB 10 CUS Oznacznik wg.opisu

Opis produktu

Pasek oznaczników typu zack, możliwość zamówienia: po pętli, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego:...

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0824941
ZB 10 CUS Oznacznik wg.opisu
Szybki podgląd: Opis i parametry
ZB 10 Oznacznik nieopisany

Opis produktu

Pasek oznaczników typu zack, pasek, biały, nieopisane, opisywany przy pomocy: PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 10,15 mm

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
1053001
ZB 10 Oznacznik nieopisany
Szybki podgląd: Opis i parametry
