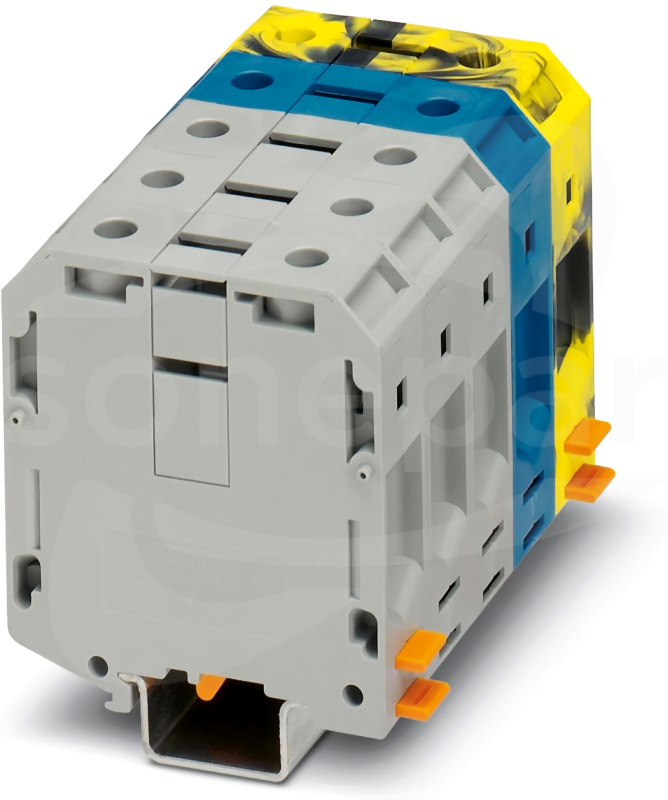

UKH 70-3L/N/FE Złącze wysokoprądowePHOENIX CONTACT

files/fotob/1841012.jpg.
UKH 70-3L/N/FE Złącze wysokoprądowe
Porównaj
Informacje podstawowe
Producent:
Produkty z serii:
Nr Katalogowy:
3076442
Kod EAN:
4046356654029
Symbol Sonepar:
P01744228
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Opis produktu

Złącze wysokoprądowe, napięcie znamionowe: 1000 V, prąd znamionowy: 192 A, rodzaj przyłącza: Przyłącze śrubowe, Przekrój znamionowy: 70 mm², przekrój: 16 mm² - 70 mm², rodzaj montażu: NS 35/7,5, NS 35/15, NS 35/15-2,3, NS 32, kolor: szary/niebieski/czarno-żółty

Dane techniczne

Długość
70.5 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
1000 V
Przekrój przyłączanego przewodu jednodrutowego
16 - 70 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
25 - 70 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
16 - 70 mm2
Przekrój przyłączanego przewodu wielożyłowego
16 - 25 mm2
Prąd znamionowy In
192 A
Szerokość / rozmiar rastra
101.5 mm
Wysokość przy najniższym sposobie montażu
85 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Wewnętrzne piętra zmostkowane
Nie
Wymagana płytka zamykająca
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Klasa palności materiału izolacyjnego zgodna z UL94
V0

Pliki do pobrania

Certyfikat RoHS
Format: pdf
Karta katalogowa
Format: pdf

Produkty powiązane i akcesoria

VDE-ISS 6 Klucz imbusowy

Opis produktu

Klucz imbusowy, całkowicie izolowany, narzędzie bezpieczne wg EN 60900, długość: 200 mm, szerokość uchwytu: 110 mm, do wszystkich listew zaciskowych ze śrubami z gniazdem sześciokątnym 8 mm

Dane techniczne

Szerokość klucza
6 mm
Z izolacją
Tak
Porównaj
1201934
VDE-ISS 6 Klucz imbusowy
Szybki podgląd: Opis i parametry
NS 35/7,5 CAP Osłona szyny

Opis produktu

Zaślepka, materiał: PP, niepowlekany, kolor: szary

Dane techniczne

Długość
37.5 mm
Głębokość
9 mm
Szerokość
7 mm
Szerokość / rozmiar rastra
7 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Odpowiednie do
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
HB
Rodzaj blokowania
Bezśrubowy
Porównaj
1206560
NS 35/7,5 CAP Osłona szyny
Szybki podgląd: Opis i parametry
NS 35/15 CAP Osłona szyny

Opis produktu

Zaślepka, materiał: PP, niepowlekany, rodzaj montażu: NS 35/15, kolor: szary

Dane techniczne

Długość
37.5 mm
Głębokość
16.5 mm
Szerokość
7 mm
Wysokość
16.5 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Odpowiednie do
Inne
Zabezpieczenie powierzchni
Stan surowy
Perforacja
Nie
Porównaj
1206573
NS 35/15 CAP Osłona szyny
Szybki podgląd: Opis i parametry
UKH 50 EP Wstawka

Opis produktu

Wstawka, kolor: srebrny
Porównaj
3009228
UKH 50 EP Wstawka
Szybki podgląd: Opis i parametry
ZB 10 Oznacznik nieopisany

Opis produktu

Pasek oznaczników typu zack, pasek, biały, nieopisane, opisywany przy pomocy: PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 10,15 mm

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
1053001
ZB 10 Oznacznik nieopisany
Szybki podgląd: Opis i parametry
WS 2K Tabliczka ostrzegawcza

Opis produktu

Etykieta ostrzegawcza, Płyta, żółty/czarny, opisany, rodzaj montażu: klejenie

Dane techniczne

Szerokość
32 mm
Wysokość
26 mm
Z symbolem ostrzegawczym/informacyjnym
Tak
Z napisem ostrzegawczym/informacyjnym
Tak
Kolor
Inne
Materiał
Tworzywo sztuczne
Sposób mocowania
Klejenie
Mocowanie samoprzylepne
Nie
Porównaj
1004513
WS 2K Tabliczka ostrzegawcza
Szybki podgląd: Opis i parametry
ZB 10 LGS:L1-N,PE Oznacznik

Opis produktu

Oznacznik do zacisków, pasek, biały, opisany, opisywany przy pomocy: CMS-P1-PLOTTER, wzdłuż: L1, L2, L3, N, PE, L1, L2, L3, N, PE, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego:...

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
1053412
ZB 10 LGS:L1-N,PE Oznacznik
Szybki podgląd: Opis i parametry
ZB 10 LGS:U-N Oznacznik

Opis produktu

Oznacznik do zacisków, pasek, biały, opisany, opisywany przy pomocy: CMS-P1-PLOTTER, wzdłuż: U, V, W, N, GND, U, V, W, N, GND, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego:...

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
1053438
ZB 10 LGS:U-N Oznacznik
Szybki podgląd: Opis i parametry
WS 4K Tabliczka ostrzegawcza

Opis produktu

Etykieta ostrzegawcza, Płyta, żółty/czarny, opisany, rodzaj montażu: klejenie

Dane techniczne

Szerokość
13 mm
Wysokość
23.5 mm
Z symbolem ostrzegawczym/informacyjnym
Tak
Z napisem ostrzegawczym/informacyjnym
Tak
Kolor
Inne
Materiał
Tworzywo sztuczne
Sposób mocowania
Klejenie
Mocowanie samoprzylepne
Nie
Porównaj
1004584
WS 4K Tabliczka ostrzegawcza
Szybki podgląd: Opis i parametry
E/AL-NS35 10mm Wspornik końcowy

Opis produktu

Trzymacz końcowy, materiał: Aluminium, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: srebrny

Dane techniczne

Długość
59 mm
Głębokość
44 mm
Szerokość
10 mm
Szerokość / rozmiar rastra
10 mm
Wysokość
59 mm
Wysokość przy najniższym sposobie montażu
45.5 mm
Kolor
Inne
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Aluminium
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
Inne
Porównaj
1201662
E/AL-NS35 10mm Wspornik końcowy
Szybki podgląd: Opis i parametry
E/AL-NS32 10mm Wspornik końcowy

Opis produktu

Trzymacz końcowy, materiał: Aluminium, rodzaj montażu: NS 32, kolor: srebrny

Dane techniczne

Długość
63.5 mm
Głębokość
49.5 mm
Szerokość / rozmiar rastra
10 mm
Wysokość
63.5 mm
Wysokość przy najniższym sposobie montażu
48 mm
Kolor
Inne
Materiał
Inne
Sposób montażu
Szyna G
Gatunek materiału
Aluminium
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
Inne
Porównaj
1201659
E/AL-NS32 10mm Wspornik końcowy
Szybki podgląd: Opis i parametry
AGK 10-UKH 50 Zacisk odczepu

Opis produktu

Złączka odczepowa, napięcie znamionowe: 1000 V, prąd znamionowy: 57 A, ilość przyłączy: 1, rodzaj przyłącza: Przyłącze śrubowe, Przekrój znamionowy: 10 mm², przekrój: 0,5 mm² - 10 mm², kolor: szary

Dane techniczne

Całkowita liczba biegunów (bez zacisku uziemiającego)
1
Napięcie znamionowe
1000 V
Przekrój przewodu do podłączenia
10 - 10 mm²
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 10 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 10 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 6 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 4 mm²
Prąd znamionowy In
57 A
Szerokość
11.5 mm
Szerokość / rozmiar rastra
10.2 mm
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Zestawialne
Nie
Porównaj
3001763
AGK 10-UKH 50 Zacisk odczepu
Szybki podgląd: Opis i parametry
ZB 10 CUS Oznacznik wg.opisu

Opis produktu

Pasek oznaczników typu zack, możliwość zamówienia: po pętli, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 10, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego:...

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0824941
ZB 10 CUS Oznacznik wg.opisu
Szybki podgląd: Opis i parametry
UCT-TM 10 Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, Mata, biały, nieopisane, opisywany przy pomocy: BLUEMARK E.CARD, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME 2.0, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, TOPMARK NEO, TOPMARK LASER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości:...

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0829142
UCT-TM 10 Mata oznacznikowa
Szybki podgląd: Opis i parametry

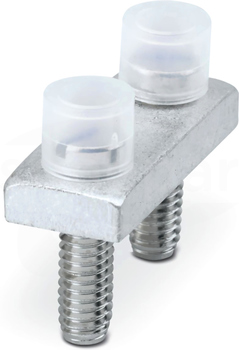

FBI 2-20 N Mostek stały 2-bieg.

Opis produktu

Mostek stały, raster: 20 mm, liczba biegunów: 2, kolor: srebrny

Dane techniczne

Liczba mostkowanych złączek
2
Rozstaw (rozmiar rastra)
20 mm
Kolor
Inne
Sposób montażu
Przykręcanie
Model
Złącze poprzeczne
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
3213195
FBI 2-20 N Mostek stały 2-bieg.
Szybki podgląd: Opis i parametry
UC-TM 10 Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, Mata, biały, nieopisane, opisywany przy pomocy: BLUEMARK E.CARD, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, rodzaj montażu: mocowanie zatrzaskowe, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 48, wysokość pola tekstowego:...

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0818069
UC-TM 10 Mata oznacznikowa
Szybki podgląd: Opis i parametry

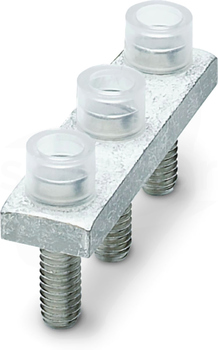

FBI 3-20 N srebrny Mostek 3-bieg.stały przykręcany

Opis produktu

Mostek stały, raster: 20 mm, liczba biegunów: 3, kolor: srebrny

Dane techniczne

Liczba mostkowanych złączek
3
Rozstaw (rozmiar rastra)
20 mm
Kolor
Inne
Sposób montażu
Przykręcanie
Model
Złącze poprzeczne
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
3213205
FBI 3-20 N srebrny Mostek 3-bieg.stały przykręcany
Szybki podgląd: Opis i parametry
UCT-TM 10 CUS Mata oznacznikowa

Opis produktu

Oznacznik do zacisków, możliwość zamówienia: matami, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 36, wysokość pola tekstowego: 9,6 mm, szerokość pola tekstowego: 8,9 mm

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0829623
UCT-TM 10 CUS Mata oznacznikowa
Szybki podgląd: Opis i parametry
NS 35/7,5 ZN UNPERF Szyna DIN 35x7,5x2000

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, ocynkowana, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
1206434
NS 35/7,5 ZN UNPERF Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
UC-TM 10 CUS Mata oznacznikowa wg.opisu

Opis produktu

Oznacznik do zacisków, możliwość zamówienia: matami, biały, opis wg zamówienia klienta, rodzaj montażu: zatrzaskiwanie na wysokie wpusty na tabliczki, do styków o szerokości: 10,2 mm, Ilość pojedynczych tabliczek: 48, wysokość pola tekstowego: 10,5 mm, szerokość pola tekstowego: 9,6 mm

Dane techniczne

Rozstaw (rozmiar rastra)
10.2 mm
Kierunek kodowania
Poziomy i pionowy
Nadruk
Inne
Kolor
Biały
Bezhalogenowe
Tak
Porównaj
0824605
UC-TM 10 CUS Mata oznacznikowa wg.opisu
Szybki podgląd: Opis i parametry
