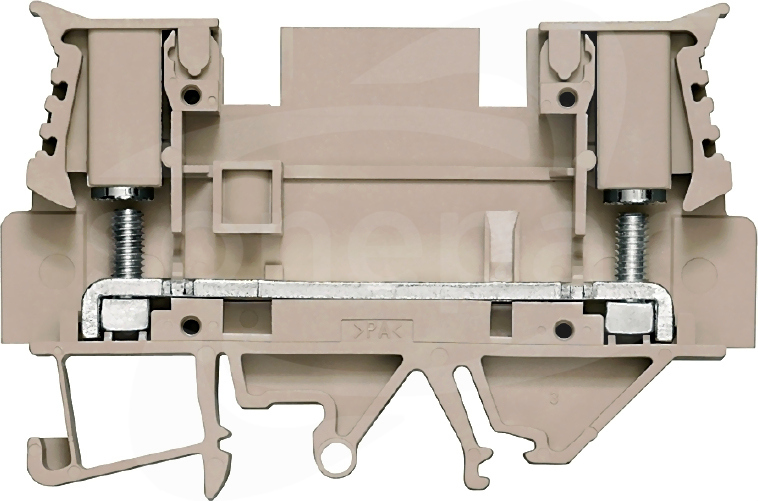

Blok zaciskowy służący do podłączenia lub łączenia przewodników ze stale zabezpieczonym kontaktem. Hartowana stal wytrzyma przeciążenia, miedź powlekana cyną zapewnia najlepsze przewodnictwo
Dane techniczne
Długość
76.5 mm
Głębokość
52 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
800 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 10 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
1.5 - 6 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
1.5 - 6 mm²
Przekrój przyłączanego przewodu wielożyłowego
1.5 - 6 mm²
Prąd znamionowy In
41 A
Szerokość
11 mm
Szerokość / rozmiar rastra
11 mm
Wysokość
76.5 mm
Wysokość przy najniższym sposobie montażu
52 mm
Zakres temperatur pracy
-50 - 120 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Beżowy
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Rodzaj separacji poprzecznej
Brak
Klasa palności materiału izolacyjnego zgodnie z UL94
V0
Pozycja połączenia
Z boku / boczny
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Wewnętrzne piętra zmostkowane
Nie
Z wbudowanym gniazdem testowym
Tak
Rodzaj separacji wzdłużnej
Brak
Do instalacji
Miedź
Wymagana płytka zamykająca
Tak
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Klasa palności materiału izolacyjnego zgodna z UL94

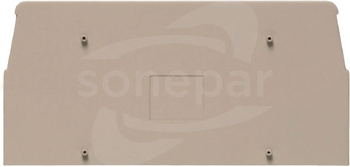

Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Beżowy
Sposób montażu
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
56 mm
Głębokość
46.5 mm
Szerokość
8 mm
Szerokość / rozmiar rastra
8 mm
Wysokość
56 mm
Wysokość przy najniższym sposobie montażu
46.5 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Klasa palności materiału izolacyjnego zgodna z UL94
