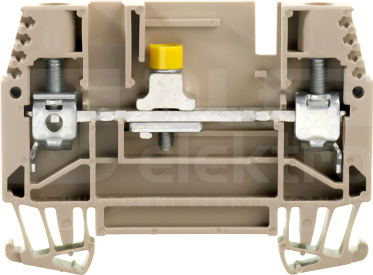

Złączka szeregowa bez wtyków rozłączających, które zostały zintegrowane w celu przyjmowania sygnałów z elementu wtykowego, do którego podłączane są różne komponenty elektryczne
Dane techniczne
Długość
65 mm
Głębokość
47.5 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 10 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 10 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 6 mm2
Przekrój przyłączanego przewodu wielożyłowego
1.5 - 10 mm2
Prąd znamionowy In
41 A
Szerokość
7.9 mm
Szerokość / rozmiar rastra
7.9 mm
Wysokość
65 mm
Wysokość przy najniższym sposobie montażu
47.5 mm
Zakres temperatur pracy
-50 - 120 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Beżowy
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Rodzaj separacji wzdłużnej
Brak
Klasa palności materiału izolacyjnego zgodnie z UL94
V0
Wymagana płytka zamykająca
Tak
Wewnętrzne piętra zmostkowane
Nie
Z wbudowanym gniazdem testowym
Nie
Pozycja połączenia
Z boku / boczny
Rodzaj separacji poprzecznej
Przesuwna
Klasa palności materiału izolacyjnego zgodna z UL94
Ściana działowa do elektrycznej separacji kostek zaciskowych w sąsiednich połączeniach krzyżowych. Płyta rozdzielająca służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Ścianka końcowa
Nie
Przegroda
Tak
Kolor
Inne
Klasa palności materiału izolacyjnego zgodna z UL94

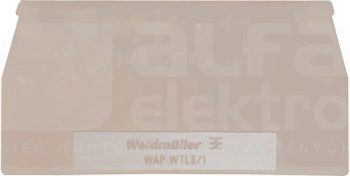

Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Beżowy
Klasa palności materiału izolacyjnego zgodna z UL94
