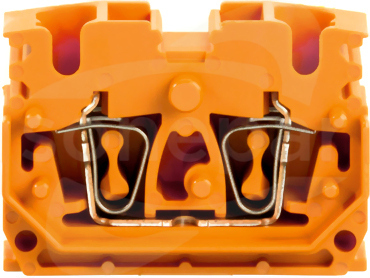

Blok zaciskowy służący do podłączenia lub łączenia przewodników ze stale zabezpieczonym kontaktem. Hartowana stal wytrzyma przeciążenia, miedź powlekana cyną zapewnia najlepsze przewodnictwo
Dane techniczne
Długość
33.5 mm
Głębokość
24 mm
Liczba poziomów
1
Liczba zacisków na poziom
4
Napięcie znamionowe
800 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 4 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 2.5 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 1.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.13 - 4 mm²
Prąd znamionowy In
24 A
Szerokość
10.2 mm
Szerokość / rozmiar rastra
10.2 mm
Wysokość
33.5 mm
Wysokość przy najniższym sposobie montażu
24 mm
Zakres temperatur pracy
-50 - 120 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Pomarańczowy
Sposób montażu
Montaż bezpośredni
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Wymagana płytka zamykająca
Tak
Do instalacji
Miedź
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Wewnętrzne piętra zmostkowane
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Klasa palności materiału izolacyjnego zgodnie z UL94
Ściana działowa do elektrycznej separacji kostek zaciskowych w sąsiednich połączeniach krzyżowych. Płyta rozdzielająca służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
5 mm
Ścianka końcowa
Nie
Przegroda
Tak
Kolor
Beżowy
Klasa palności materiału izolacyjnego zgodna z UL94
Ściana działowa do elektrycznej separacji kostek zaciskowych w sąsiednich połączeniach krzyżowych. Płyta rozdzielająca służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
5.1 mm
Ścianka końcowa
Nie
Przegroda
Tak
Kolor
Beżowy
Klasa palności materiału izolacyjnego zgodna z UL94

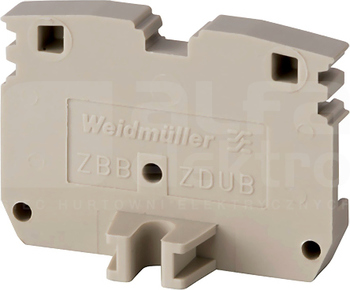

Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
5 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Beżowy
Klasa palności materiału izolacyjnego zgodna z UL94
Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
5 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Pomarańczowy
Klasa palności materiału izolacyjnego zgodna z UL94
Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
5 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Niebieski
Klasa palności materiału izolacyjnego zgodna z UL94
