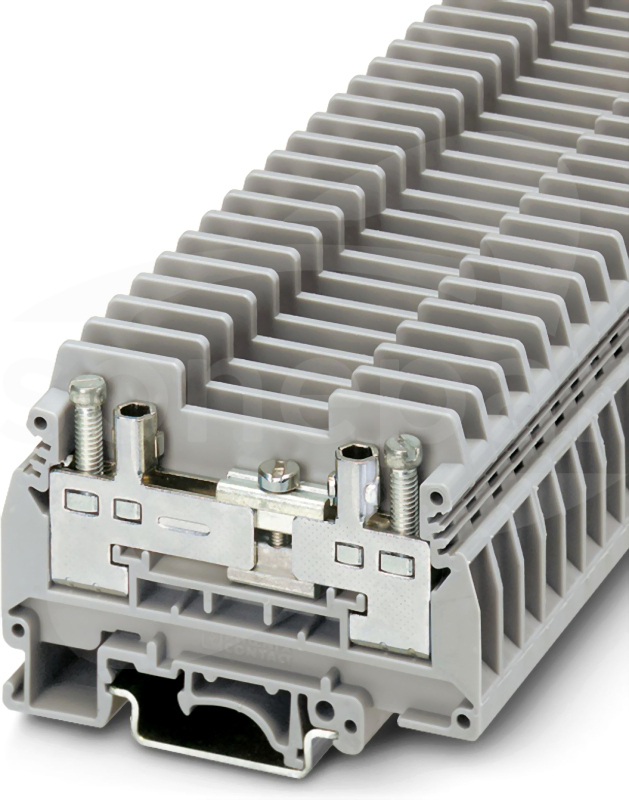

Złącze rozłączalne do przekładników pomiarowych, z dwoma gniazdami pomiarowymi na wtyki pomiarowe 4 mm lub na mostki przełączane lub przykręcane, napięcie znamionowe: 400 V, prąd znamionowy: 41 A, rodzaj przyłącza: Przyłącze śrubowe, Przekrój znamionowy: 6 mm², przekrój: 0,5 mm² - 10 mm² , rodzaj montażu: NS 35/7,5, NS 35/15, NS 32, kolor: szary
Dane techniczne
Długość
72 mm
Głębokość
51.5 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
400 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 10 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 6 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 0.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 2.5 mm²
Prąd znamionowy In
41 A
Szerokość
8.2 mm
Szerokość / rozmiar rastra
8.2 mm
Wysokość
72 mm
Wysokość przy najniższym sposobie montażu
51.5 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Rodzaj separacji poprzecznej
Brak
Wymagana płytka zamykająca
Tak
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Z wbudowanym gniazdem testowym
Nie
Pozycja połączenia
Z boku / boczny
Wewnętrzne piętra zmostkowane
Tak
Rodzaj separacji wzdłużnej
Przesuwna
Klasa palności materiału izolacyjnego zgodna z UL94
Profil maskujący, do osłonięcia listew zacisk., wciskany w uchwyty profilu mask. APT-ME lub uchwyty końcowe APH-ME. Na końcach i w odstępach co ok. 40 cm należy przewidzieć wspornik osłony. Dostarczane odcinki: 1 m
Wspornik pokrywy, do montażu na szynie DIN NS 35/7,5, do mocowania pokrywy AP-ME, ze śrubami mocującymi i nakrętką radełkowaną z tworzywa sztucznego, opcjonalnie możliwość zaplombowania
Dane techniczne
Długość
138 mm
Głębokość
91.8 mm
Szerokość
8.2 mm
Szerokość / rozmiar rastra
8.2 mm
Wysokość
138 mm
Wysokość przy najniższym sposobie montażu
92.5 mm
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał
Inne
Rodzaj akcesorium/części
Pokrywa
Gatunek materiału
Poliamid (PA)
Klasa palności materiału izolacyjnego zgodna z UL94
