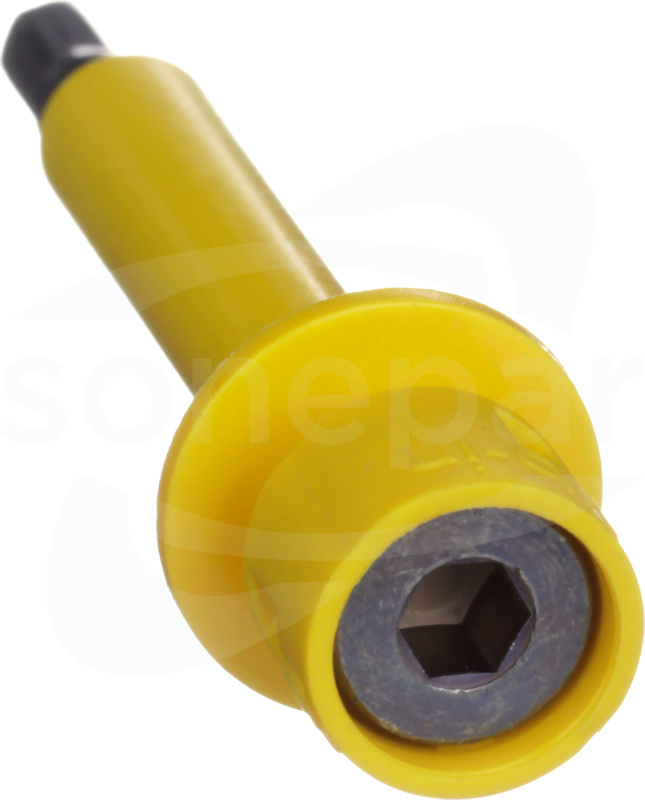

It is a set of 6 torque limiting breakaway bits for 3 poles Compact NSXm and PowerPact B devices. They are used to tighten at the right torque Everlink connectors, compression lugs or busbar power connections. These breakaway bits are in yellow to indicate that the limiting torque is 5 N.m
ComPacT NSXm100B to kompletny, stacjonarny 3-biegunowy wyłącznik zaprojektowany z myślą o optymalizacji przestrzeni i zdolności wyłączania. Zdolność wyłączania (Icu) wynosi 25 kA rms przy 415 VAC 50/60 Hz. Napięcie robocze wynosi 440VAC 50/60Hz. Wprowadza nowe funkcje, takie jak technologia...
Jest to wyłącznik automatyczny w obudowie kompaktowej ComPacT NSXm, 125 A, 25 kA przy 415VAC, do wszystkich standardowych zastosowań nn. Oferuje nowe funkcje, takie jak technologia Everlink, szyna DIN i możliwość montażu na płycie. Zawiera nowe sprężynowe elementy pomocnicze widoczne z zewnątrz...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
27.9 W
Zakres napięcia znamionowego
220 - 440 V
Zakres nastawy wyzwalacza przeciążeniowego
87.5 - 125 A
Zakres nastawy wyzwalacza zwarciowego
1250 - 1250 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
25 kA
Znamionowy prąd ciągły Iu
125 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Tak
Opcjonalny montaż na szynie DIN TH
Nie
W komplecie z zabezpieczeniem
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSXm160B to kompletny, stacjonarny 3-biegunowy wyłącznik zaprojektowany z myślą o optymalizacji przestrzeni i zdolności wyłączania. Zdolność wyłączania (Icu) wynosi 25 kA rms przy 415 VAC 50/60 Hz. Napięcie robocze wynosi 440VAC 50/60Hz. Wprowadza nowe funkcje, takie jak technologia...
Jest to wyłącznik automatyczny w obudowie kompaktowej ComPacT NSXm, 16 A, 25 kA przy 415VAC, do wszystkich standardowych zastosowań nn. Oferuje nowe funkcje, takie jak technologia Everlink, szyna DIN i możliwość montażu na płycie. Zawiera nowe sprężynowe elementy pomocnicze widoczne z zewnątrz...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
6.9 W
Zakres napięcia znamionowego
220 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
11.2 - 16 A
Zakres nastawy wyzwalacza zwarciowego
500 - 500 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
25 kA
Znamionowy prąd ciągły Iu
16 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Tak
Opcjonalny montaż na szynie DIN TH
Nie
W komplecie z zabezpieczeniem
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Jest to wyłącznik automatyczny w obudowie kompaktowej ComPacT NSXm, 100 A, 25 kA przy 415VAC, do wszystkich standardowych zastosowań nn. Oferuje nowe funkcje, takie jak technologia Everlink, szyna DIN i możliwość montażu na płycie. Zawiera nowe sprężynowe elementy pomocnicze widoczne z zewnątrz...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
22.5 W
Zakres napięcia znamionowego
220 - 440 V
Zakres nastawy wyzwalacza przeciążeniowego
70 - 100 A
Zakres nastawy wyzwalacza zwarciowego
1250 - 1250 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
25 kA
Znamionowy prąd ciągły Iu
100 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Tak
Opcjonalny montaż na szynie DIN TH
Nie
W komplecie z zabezpieczeniem
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Jest to wyłącznik kompaktowy ComPacT NSXm, 100A, 25kA przy 415VAC, do wszystkich standardowych aplikacji NN. Oferuje nowe funkcje, takie jak technologia Everlink, możliwość montażu na szynie DIN i na płycie. Zawiera nowe sprężynowe akcesoria pomocnicze widoczne z zewnątrz. ComPacT NSXm jest...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
22.5 W
Zakres napięcia znamionowego
220 - 440 V
Zakres nastawy wyzwalacza przeciążeniowego
70 - 100 A
Zakres nastawy wyzwalacza zwarciowego
1250 - 1250 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
25 kA
Znamionowy prąd ciągły Iu
100 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Tak
Opcjonalny montaż na szynie DIN TH
Nie
W komplecie z zabezpieczeniem
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Jest to wyłącznik kompaktowy ComPacT NSXm, 25A, 25kA przy 415VAC, do wszystkich standardowych aplikacji NN. Oferuje nowe funkcje, takie jak technologia Everlink, możliwość montażu na szynie DIN i na płycie. Zawiera nowe sprężynowe akcesoria pomocnicze widoczne z zewnątrz. ComPacT NSXm jest...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
8.4 W
Zakres napięcia znamionowego
220 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
17.5 - 25 A
Zakres nastawy wyzwalacza zwarciowego
600 - 600 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
25 kA
Znamionowy prąd ciągły Iu
25 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Tak
Opcjonalny montaż na szynie DIN TH
Nie
W komplecie z zabezpieczeniem
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Jest to wyłącznik kompaktowy ComPacT NSXm, 40A, 25kA przy 415VAC, do wszystkich standardowych aplikacji NN. Oferuje nowe funkcje, takie jak technologia Everlink, możliwość montażu na szynie DIN i na płycie. Zawiera nowe sprężynowe akcesoria pomocnicze widoczne z zewnątrz. ComPacT NSXm jest...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
11.4 W
Zakres napięcia znamionowego
220 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
28 - 40 A
Zakres nastawy wyzwalacza zwarciowego
600 - 600 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
25 kA
Znamionowy prąd ciągły Iu
40 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Tak
Opcjonalny montaż na szynie DIN TH
Nie
W komplecie z zabezpieczeniem
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Jest to wyłącznik kompaktowy ComPacT NSXm, 50A, 25kA przy 415VAC, do wszystkich standardowych aplikacji NN. Oferuje nowe funkcje, takie jak technologia Everlink, możliwość montażu na szynie DIN i na płycie. Zawiera nowe sprężynowe akcesoria pomocnicze widoczne z zewnątrz. ComPacT NSXm jest...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
13.8 W
Zakres napięcia znamionowego
220 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
35 - 50 A
Zakres nastawy wyzwalacza zwarciowego
600 - 600 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
25 kA
Znamionowy prąd ciągły Iu
50 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Tak
Opcjonalny montaż na szynie DIN TH
Nie
W komplecie z zabezpieczeniem
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Jest to wyłącznik automatyczny w obudowie kompaktowej ComPacT NSXm, 63 A, 25 kA przy 415VAC, do wszystkich standardowych zastosowań nn. Oferuje nowe funkcje, takie jak technologia Everlink, szyna DIN i możliwość montażu na płycie. Zawiera nowe sprężynowe elementy pomocnicze widoczne z zewnątrz...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
17.1 W
Zakres napięcia znamionowego
220 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
44.1 - 63 A
Zakres nastawy wyzwalacza zwarciowego
800 - 800 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
25 kA
Znamionowy prąd ciągły Iu
63 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Tak
Opcjonalny montaż na szynie DIN TH
Nie
W komplecie z zabezpieczeniem
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Jest to wyłącznik automatyczny w obudowie kompaktowej ComPacT NSXm, 80 A, 25 kA przy 415VAC, do wszystkich standardowych zastosowań nn. Oferuje nowe funkcje, takie jak technologia Everlink, szyna DIN i możliwość montażu na płycie. Zawiera nowe sprężynowe elementy pomocnicze widoczne z zewnątrz...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
17.4 W
Zakres napięcia znamionowego
220 - 440 V
Zakres nastawy wyzwalacza przeciążeniowego
56 - 80 A
Zakres nastawy wyzwalacza zwarciowego
1000 - 1000 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
25 kA
Znamionowy prąd ciągły Iu
80 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Tak
Opcjonalny montaż na szynie DIN TH
Nie
W komplecie z zabezpieczeniem
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
C12B3TM160L to 3-biegunowy wyłącznik mocy z serii ComPacT NSXm firmy Schneider Electric o prądzie znamionowym 160A z wbudowanym zabezpieczeniem Termomagnetycznym TM-D. Aparaty z serii ComPacT NSXm zabezpieczają obwody o prądzie znamionowym do 160A przy napięciu pracy 41 5V, rozłączając prądy...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
41.1 W
Zakres napięcia znamionowego
220 - 440 V
Zakres nastawy wyzwalacza przeciążeniowego
112 - 160 A
Zakres nastawy wyzwalacza zwarciowego
1250 - 1250 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
25 kA
Znamionowy prąd ciągły Iu
160 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Tak
Opcjonalny montaż na szynie DIN TH
Nie
W komplecie z zabezpieczeniem
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Jest to wyłącznik automatyczny w obudowie kompaktowej ComPacT NSXm, 100 A, 36 kA przy 415VAC, do wszystkich standardowych zastosowań nn. Oferuje nowe funkcje, takie jak technologia Everlink, szyna DIN i możliwość montażu na płycie. Zawiera nowe sprężynowe elementy pomocnicze widoczne z zewnątrz...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
22.5 W
Zakres napięcia znamionowego
220 - 440 V
Zakres nastawy wyzwalacza przeciążeniowego
70 - 100 A
Zakres nastawy wyzwalacza zwarciowego
1250 - 1250 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
36 kA
Znamionowy prąd ciągły Iu
100 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Tak
Opcjonalny montaż na szynie DIN TH
Nie
W komplecie z zabezpieczeniem
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Jest to wyłącznik automatyczny w obudowie kompaktowej ComPacT NSXm, 125 A, 36 kA przy 415VAC, do wszystkich standardowych zastosowań nn. Oferuje nowe funkcje, takie jak technologia Everlink, szyna DIN i możliwość montażu na płycie. Zawiera nowe sprężynowe elementy pomocnicze widoczne z zewnątrz...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
27.9 W
Zakres napięcia znamionowego
220 - 440 V
Zakres nastawy wyzwalacza przeciążeniowego
87.5 - 125 A
Zakres nastawy wyzwalacza zwarciowego
1250 - 1250 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
36 kA
Znamionowy prąd ciągły Iu
125 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Tak
Opcjonalny montaż na szynie DIN TH
Nie
W komplecie z zabezpieczeniem
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Jest to wyłącznik automatyczny w obudowie kompaktowej ComPacT NSXm, 160 A, 36 kA przy 415VAC, do wszystkich standardowych zastosowań nn. Oferuje nowe funkcje, takie jak technologia Everlink, szyna DIN i możliwość montażu na płycie. Zawiera nowe sprężynowe elementy pomocnicze widoczne z zewnątrz...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
41.1 W
Zakres napięcia znamionowego
220 - 440 V
Zakres nastawy wyzwalacza przeciążeniowego
112 - 160 A
Zakres nastawy wyzwalacza zwarciowego
1250 - 1250 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
36 kA
Znamionowy prąd ciągły Iu
160 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Tak
Opcjonalny montaż na szynie DIN TH
Nie
W komplecie z zabezpieczeniem
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Jest to wyłącznik automatyczny w obudowie kompaktowej ComPacT NSXm, 63 A, 36 kA przy 415VAC, do wszystkich standardowych zastosowań nn. Oferuje nowe funkcje, takie jak technologia Everlink, szyna DIN i możliwość montażu na płycie. Zawiera nowe sprężynowe elementy pomocnicze widoczne z zewnątrz...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
17.1 W
Zakres napięcia znamionowego
220 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
44.1 - 63 A
Zakres nastawy wyzwalacza zwarciowego
800 - 800 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
36 kA
Znamionowy prąd ciągły Iu
63 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Tak
Opcjonalny montaż na szynie DIN TH
Nie
W komplecie z zabezpieczeniem
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Jest to wyłącznik kompaktowy ComPacT NSXm, 63A, 50kA przy 415VAC, do wszystkich standardowych aplikacji NN. Oferuje nowe funkcje, takie jak technologia Everlink, możliwość montażu na szynie DIN i na płycie. Zawiera nowe sprężynowe akcesoria pomocnicze widoczne z zewnątrz. ComPacT NSXm jest...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
17.1 W
Zakres napięcia znamionowego
220 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
44.1 - 63 A
Zakres nastawy wyzwalacza zwarciowego
800 - 800 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Znamionowy prąd ciągły Iu
63 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Tak
Opcjonalny montaż na szynie DIN TH
Nie
W komplecie z zabezpieczeniem
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Kontakt z hurtowniami
