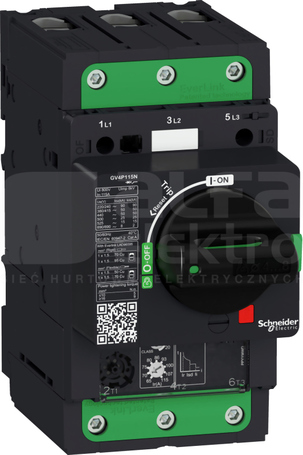

Wyłącznik silnikowy TeSys GV, 3-biegunowy (3P), 115 A/690 V, do ochrony silników 3-fazowych 37-55kW przy 400V. Zapewnia zabezpieczenie termiczno-magnetyczne i dodatkowe funkcje ochrony silnika, zdolność wyłączania Icu 50kA@400V, sterowanie rozruchem za pomocą uchwytu obrotowego, podłączenie za pomocą zacisków śrubowych BTR Everlink. Zabezpieczenie termiczne regulowane za pomocą tarcz z nastawą prądu Ir w zakresie 65-115A oraz z możliwością wyboru klasy wyłączania 10 lub 20, zabezpieczenie magnetyczne w zakresie 17 In. Dodatkowe zabezpieczenia mają stały pobór i obejmują zabezpieczenie z krótkim opóźnieniem Isd przy 13 Ir, zabezpieczenie przed asymetrią i utratą faz, zabezpieczenie od zwarć doziemnych. Udostępnia wewnętrzne lokalizacje dodatkowych bloków styków pomocniczych (OF, SD) i wyzwalaczy napięciowych (MN, MX). Certyfikowanych w wielu standardach (IEC, UL, CSA, CCC, EAC, Marine, ATEX)
Dane techniczne
Głębokość
165 mm
Liczba biegunów
3
Straty mocy
13.8 W
Szerokość
81 mm
Wysokość
155 mm
Zakres nastawy wyzwalacza przeciążeniowego
65 - 115 A
Zakres nastawy wyzwalacza zwarciowego
1955 - 1955 A
Znamionowa moc pracy dla AC-3, 230 V
30 kW
Znamionowa moc pracy dla AC-3, 400 V
55 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
It is an insulation accessory for Compact NSXm and PowerPact B devices. These interphase barriers increase the insulation level at the power connection points. They can be clipped easily onto the device. They are not compatible with the long terminal shields. These parts comes in sets of 6

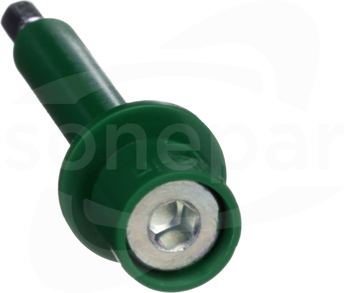

It is a set of 6 torque limiting breakaway bits for 3 poles Compact NSXm and PowerPact B devices. They are used to tighten at the right torque Everlink connectors, compression lugs or busbar power connections. These breakaway bits are coloured in green to indicate that the limiting torque is 9 N.m

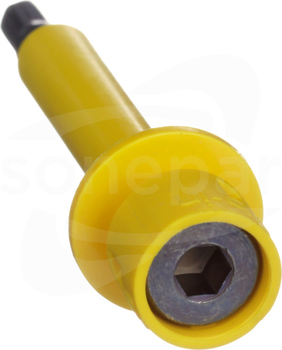

It is a set of 6 torque limiting breakaway bits for 3 poles Compact NSXm and PowerPact B devices. They are used to tighten at the right torque Everlink connectors, compression lugs or busbar power connections. These breakaway bits are in yellow to indicate that the limiting torque is 5 N.m
Styk pomocniczy TeSys GV4 do wyłączników silnikowych GV4. Styk 1C/O, pełni funkcję Open/Close OF lub alarmu wyzwalającego SD, w zależności od jego lokalizacji w wyłączniku. Przystosowany do pracy z prądem do 5A/690V AC i 5A/250V DC. Do podłączenia wewnątrz wyłącznika, w prawej wnęce...
TeSys GV electrical trip unit, MN undervoltage release, 208-240V AC 50/60Hz, for motor circuit breakers GV4. Opening of the the circuit breaker is ensured when the control voltage drops below 0.35 Uc, and possible between 0.35-0.7 Uc. Closing of the circuit breaker is possible when the control voltage...
Powertag Energy F160 3P/3P+N to bezprzewodowy czujnik energii. Dzięki konstrukcji Flex jest dedykowany do urządzeń 3P i 3P+N o skoku między fazami od 25 do 27 mm, o mocy znamionowej do 160 A. Musi być powiązany z koncentratorem lub bramką, aby zapewnić monitorowanie obwodu i diagnostykę do poziomu...
It is a set of 3 spreaders used to increase the pitch between the poles from 21 mm to 35 mm. It is used on compact NSXm and PowerPact B devices. Bares and cable lugs are attached to the end of the spreaders. These accessories are supplied with M8 screws for power connection and 2 interphase barriers
Jest to komplet akcesoriów uszczelniających do urządzeń ComPact NSX 100/160/250. Uszczelki mogą być stosowane do przełącznika, uchwytu obrotowego, mechanizmu silnikowego, jednostki wyzwalającej, przedniej pokrywy i osłon zacisków. Komplet zawiera 6 akcesoriów uszczelniających, 6 uszczelek...
